Складена сталева балка зі сталезалізобетонним стиснутим поясом
Номер патенту: 26142
Опубліковано: 10.09.2007
Автори: Стороженко Леонід Іванович, Трусов Геннадій Миколайович, Семко Олександр Володимирович, Пічугін Сергій Федорович, Лапенко Олександр Іванович, Гудзь Сергій Анатолійович
Формула / Реферат
Складена сталезалізобетонна балка, яка складається з листової незнімної опалубки, заповненої бетоном, стінки, ребер жорсткості, нижньої полиці, поперечних з'єднувальних стрижнів, опорних ребер, яка відрізняється тим, що з метою зменшення ваги та матеріалоємності конструкції у розтягнутій зоні балки полиця виконана із сталі.
Текст

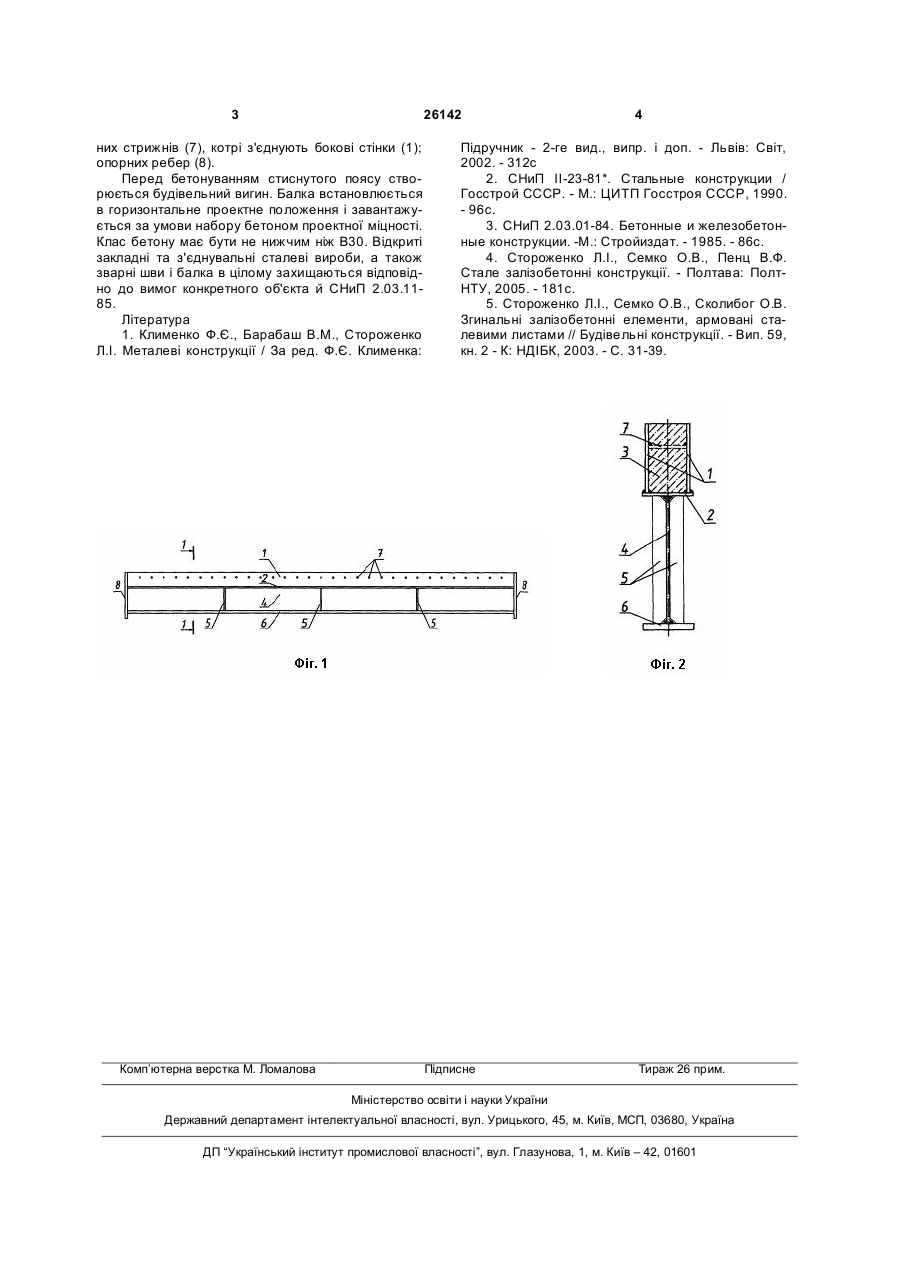

Складена сталезалізобетонна балка, яка складається з листової незнімної опалубки, заповненої бетоном, стінки, ребер жорсткості, нижньої полиці, поперечних з'єднувальних стрижнів, опорних ребер, яка відрізняється тим, що з метою зменшення ваги та матеріалоємності конструкції у розтягнутій зоні балки полиця виконана із сталі. (19) (21) u200703182 (22) 26.03.2007 (24) 10.09.2007 (46) 10.09.2007, Бюл. №14, 2007р. (72) Пічугін Сергій Федорович, Стороженко Леонід Іванович, Семко Олександр Володимирович, Трусов Геннадій Миколайович, Лапенко Олександр Іванович, Гудзь Сергій Анатолійович 3 26142 них стрижнів (7), котрі з'єднують бокові стінки (1); опорних ребер (8). Перед бетонуванням стиснутого поясу створюється будівельний вигин. Балка встановлюється в горизонтальне проектне положення і завантажується за умови набору бетоном проектної міцності. Клас бетону має бути не нижчим ніж В30. Відкриті закладні та з'єднувальні сталеві вироби, а також зварні шви і балка в цілому захищаються відповідно до вимог конкретного об'єкта й СНиП 2.03.1185. Література 1. Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. Металеві конструкції / За ред. Ф.Є. Клименка: Комп’ютерна верстка М. Ломалова 4 Підручник - 2-ге вид., випр. і доп. - Львів: Світ, 2002. - 312с 2. СНиП ІІ-23-81*. Стальные конструкции / Госстрой СССР. - М.: ЦИТП Госстроя СССР, 1990. - 96с. 3. СНиП 2.03.01-84. Бетонные и железобетонные конструкции. -М.: Стройиздат. - 1985. - 86с. 4. Стороженко Л.І., Семко О.В., Пенц В.Ф. Стале залізобетонні конструкції. - Полтава: ПолтНТУ, 2005. - 181с. 5. Стороженко Л.І., Семко О.В., Сколибог О.В. Згинальні залізобетонні елементи, армовані сталевими листами // Будівельні конструкції. - Вип. 59, кн. 2 - К: НДІБК, 2003. - С. 31-39. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAssembled steel beam with reinforced-concrete compressed ledge
Автори англійськоюPichuhin Serhii Fedorovych, Storozhenko Leonid Ivanovych, Semko Oleksandr Volodymyrovych, Trusov Hennadii Mykolaiovych, Lapenko Oleksandr Ivanovych, Hudz Serhii Anatoliiovych
Назва патенту російськоюСоставная стальная балка со сталежелезобетонным сжатым поясом
Автори російськоюПичугин Сергей Федорович, Стороженко Леонид Иванович, Семко Александр Владимирович, Трусов Геннадий Николаевич, Лапенко Александр Иванович, Гудзь Сергей Анатольевич
МПК / Мітки
МПК: E04C 3/02
Мітки: складена, сталезалізобетонним, поясом, стиснутим, сталева, балка
