Спосіб вимірювання поляризаційного потенціалу струмопровідної споруди

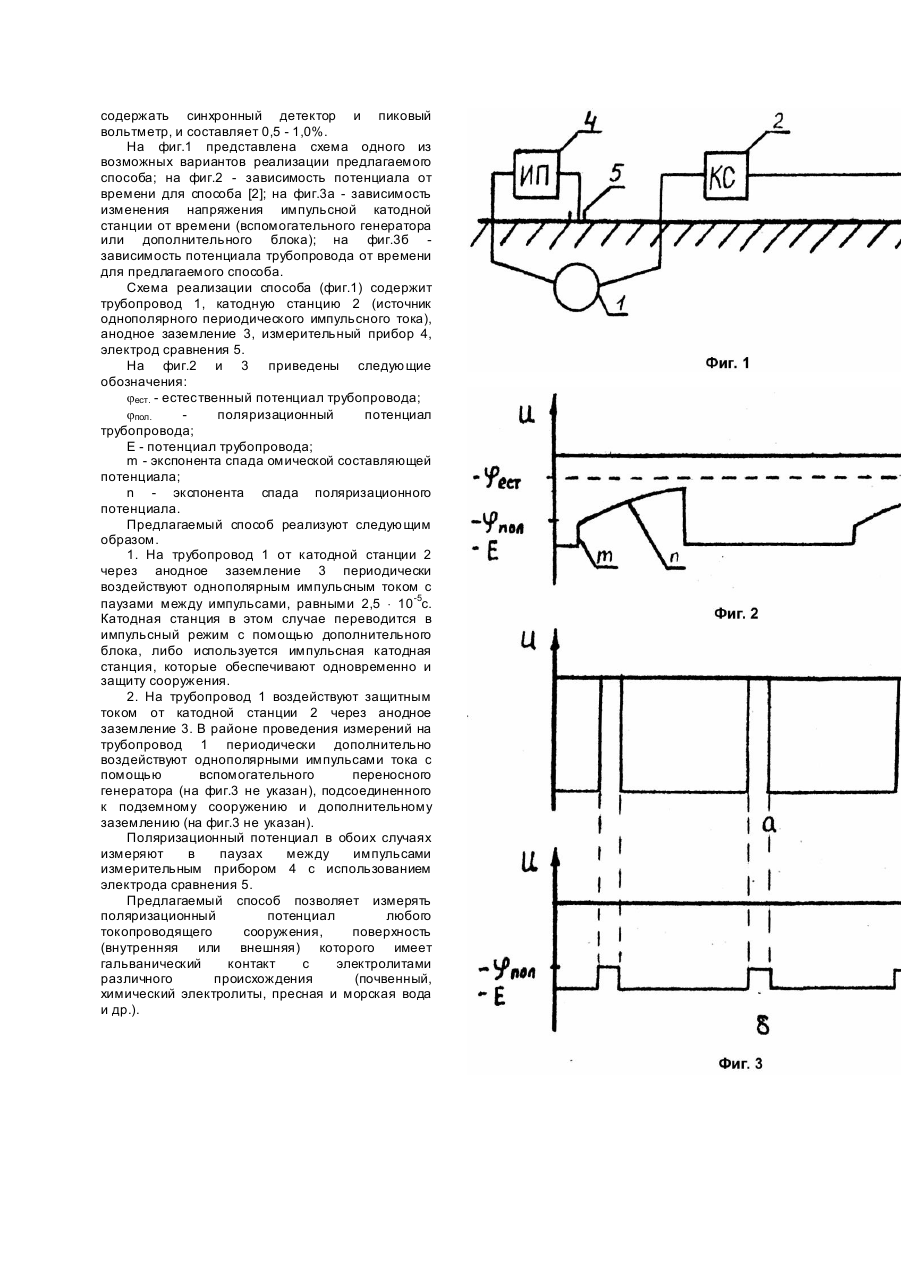

Изобретение относится к измерительной технике и может быть использовано для измерения поляризационного потенциала, необходимого для контроля защиты материала токопроводящего сооружения от электрохимической коррозии, поверхность которого имеет гальванический контакт с электролитами такими, как: почва, вода, химические электролиты и др., например, подземных стальных трубопроводов. Известен способ [1] измерения поляризационного потенциала, заключающийся в определении потенциала датчика, подключаемого к трубопроводу, находящемуся под воздействием защитного тока на 5 × 10-3 - 10-2с с последующим мгновенным его переключением на измерительный прибор на 2 × 10-4 - 5 × 10-4с. Практически, при подключении датчика к трубопроводу и его последующем отключении, обеспечивается получение на датчике потенциала не самого трубопровода, а системы "датчик трубопровод". Свойства поверхностей датчика и трубопровода различны: поверхность трубопровода изолирована, а рабочая поверхность датчика - нет. Погрешность измерения превышает 5%. Для реализации данного способа необходимо установить датчик и электрод сравнения долговременного действия одновременно с прокладкой трубопровода, что исключает контроль потенциала на всей протяженности трубопровода. С течением времени электрод сравнения выходит из строя, а датчик - корродирует. Все это вызывает увеличение погрешности измерений во времени. Известен способ [2] измерения поляризационного потенциала, включающий измерения при периодическом отключении постоянного защитного тока от трубопровода на 15с с последующим его подключением к сооружению на 45с. Такое периодическое отключение и подключение тока к трубопроводу можно рассматривать как периодическое воздействие однополярными импульсами тока с длительностью паузы 15с. В основе этого способа лежит отличие постоянных времени спада омической и поляризационной составляющих потенциала при отключении постоянного защитного тока. Измерения производят в момент выключения источника защитного тока. В качестве измерительного прибора в данном способе может быть использован самопишущий прибор или осциллограф. Путем записи (при отключении защитного тока) зависимости потенциала сооружения от времени на самописце можно отделить поляризационную составляющую измеряемого потенциала от омической. В ряде случаев, например, при быстром спаде поляризационного потенциала, использование самопишущего прибора неприемлемо из-за большой его инерционности. Поэтому данный метод регистрации применяется на трубопроводах, длительное время находившихся под действием защитного тока, на которых поляризационный потенциал при отключении защитного тока спадает медленно. При осциллографическом методе регистрации исследуемый потенциал подают на вход "Y" осциллографа, а синхронизацию осуществляют по входу "X" в момент отключения защитного тока. На экране осциллографа регистрируют изменение потенциала трубопровода непосредственно следующее за отключением. Осциллографический метод регистрации дает более точный результат, чем метод с использованием самопишущего прибора. Хотя осциллографические измерения принципиально применимы на трубопроводах, однако они не получили широкого распространения, т.к. комплект необходимого оборудования громоздок; вдоль трубопровода, как правило, отсутствует источник питания и сам процесс измерения трудоемкий. Принципиально важный момент для любого измерения: чем меньше воздействие на измеряемый параметр оказывается самим процессом измерения, тем меньше погрешность измерения. В описываемом способе измерение основано на обратном положении: изменяют измеряемый параметр и по характеру его изменения оценивают его величину для момента времени, предшествующего измерению. Субъективность выбора момента измерения поляризационного потенциала на кривой его зависимости от времени, а также тот факт, что в момент отключения возникают уравнительные токи между различно поляризованными участками трубопровода вносят дополнительный вклад в погрешность измерения. В результате погрешность измерения данным способом составляет 10%. В качестве прототипа выбран способ [2]. Целью изобретения является снижение погрешности измерения обеспечение удобства и простоты работы в полевых условиях на всей протяженности токопроводящего сооружения. Поставленная цель достигается тем, что в способе измерения поляризационного потенциала токопроводящего сооружения, включающем воздействие на сооружение периодическим однополярным импульсным током, согласно изобретению, на сооружение воздействуют однополярным импульсным током с длительностью пауз между импульсами 10-6
