Прогонова споруда транспортерної галереї
Формула / Реферат
Прогонова споруда транспортерної галереї, що містить циліндричну оболонку з поперечними ребрами жорсткості та підлогу, яка відрізняється тим, що в оболонці по всій її довжині виконані отвори, розміщені в зонах з напруженням
, де
- розрахунковий опір матеріалу оболонки.
Текст

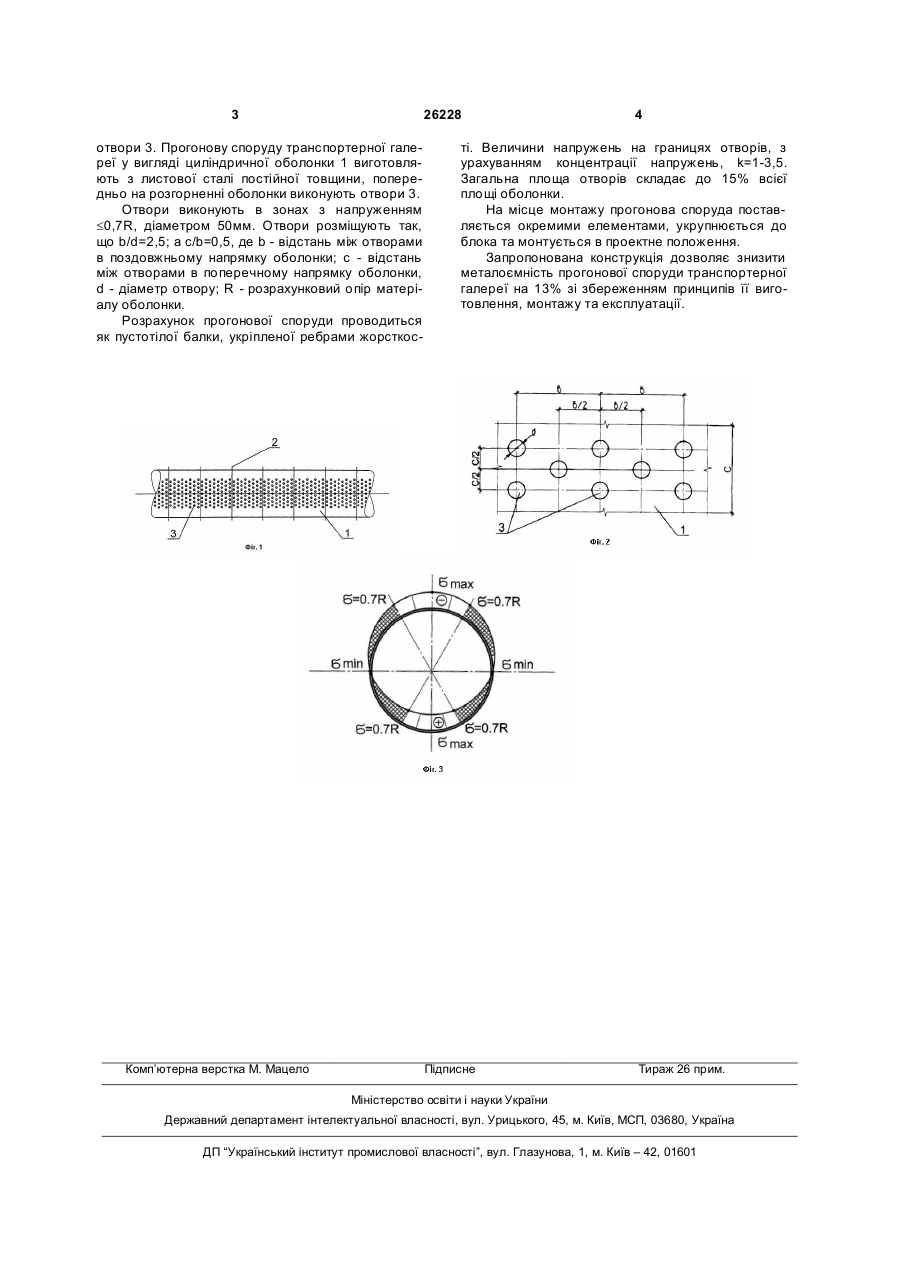

Прогонова споруда транспортерної галереї, що містить циліндричну оболонку з поперечними ребрами жорсткості та підлогу, яка відрізняється тим, що в оболонці по всій її довжині виконані отвори, розміщені в зонах з напруженням £ 0,7R , де R - розрахунковий опір матеріалу оболонки. (19) (21) u200704848 (22) 03.05.2007 (24) 10.09.2007 (46) 10.09.2007, Бюл. № 14, 2007 р. (72) Забіров Володимир Загірович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ 3 26228 отвори 3. Прогонову споруду транспортерної галереї у вигляді циліндричної оболонки 1 виготовляють з листової сталі постійної товщини, попередньо на розгорненні оболонки виконують отвори 3. Отвори виконують в зонах з напруженням £0,7R, діаметром 50мм. Отвори розміщують так, що b/d=2,5; а с/b=0,5, де b - відстань між отворами в поздовжньому напрямку оболонки; с - відстань між отворами в поперечному напрямку оболонки, d - діаметр отвору; R - розрахунковий опір матеріалу оболонки. Розрахунок прогонової споруди проводиться як пустотілої балки, укріпленої ребрами жорсткос Комп’ютерна верстка М. Мацело 4 ті. Величини напружень на границях отворів, з урахуванням концентрації напружень, k=1-3,5. Загальна площа отворів складає до 15% всієї площі оболонки. На місце монтажу прогонова споруда поставляється окремими елементами, укрупнюється до блока та монтується в проектне положення. Запропонована конструкція дозволяє знизити металоємність прогонової споруди транспортерної галереї на 13% зі збереженням принципів її виготовлення, монтажу та експлуатації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBaulk structure of conveyor gallery
Автори англійськоюZabirov Volodymyr Zahirovych
Назва патенту російськоюПрогонное сооружение транспортерной галереи
Автори російськоюЗабиров Владимир Загирович
МПК / Мітки
МПК: E04G 21/04
Мітки: споруда, галереї, прогонова, транспортерної
