Насос ручний гідравлічний
Формула / Реферат
Насос ручний гідравлічний, який має корпус з кришкою, всередині корпуса розміщений всмоктувальний і напірний клапани і циліндр високого тиску з плунжером, при цьому на кришці віссю обертання закріплений важіль, що взаємодіє з плунжером, який відрізняється тим, що важіль взаємодіє з плунжером через палець, при цьому в плунжері і у важелі виконано по сферичній заглибині, які розміщені на одній осі, при цьому кінці пальця скруглені і розміщені один в заглибині важеля, а другий - в заглибині плунжера.
Текст

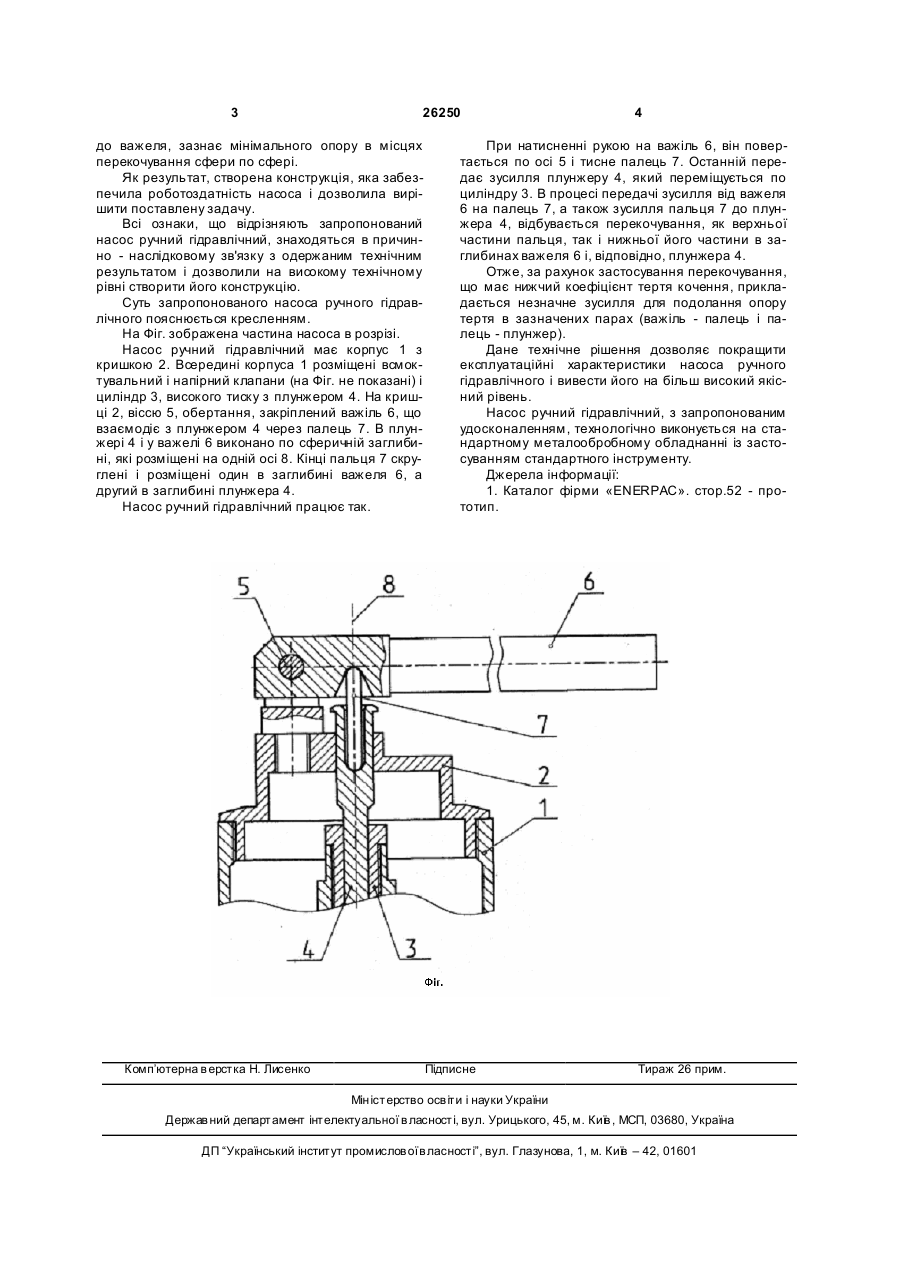

Насос ручний гідравлічний, який має корпус з кришкою, всередині корпуса розміщений всмоктувальний і напірний клапани і циліндр високого тис 3 26250 до важеля, зазнає мінімального опору в місцях перекочування сфери по сфері. Як результат, створена конструкція, яка забезпечила роботоздатність насоса і дозволила вирішити поставлену задачу. Всі ознаки, що відрізняють запропонований насос ручний гідравлічний, знаходяться в причинно - наслідковому зв'язку з одержаним технічним результатом і дозволили на високому технічному рівні створити його конструкцію. Суть запропонованого насоса ручного гідравлічного пояснюється кресленням. На Фіг. зображена частина насоса в розрізі. Насос ручний гідравлічний має корпус 1 з кришкою 2. Всередині корпуса 1 розміщені всмоктувальний і напірний клапани (на Фіг. не показані) і циліндр 3, високого тиску з плунжером 4. На кришці 2, віссю 5, обертання, закріплений важіль 6, що взаємодіє з плунжером 4 через палець 7. В плунжері 4 і у важелі 6 виконано по сферичній заглибині, які розміщені на одній осі 8. Кінці пальця 7 скруглені і розміщені один в заглибині важеля 6, а другий в заглибині плунжера 4. Насос ручний гідравлічний працює так. Комп’ютерна в ерстка Н. Лисенко 4 При натисненні рукою на важіль 6, він повертається по осі 5 і тисне палець 7. Останній передає зусилля плунжеру 4, який переміщується по циліндру 3. В процесі передачі зусилля від важеля 6 на палець 7, а також зусилля пальця 7 до плунжера 4, відбувається перекочування, як верхньої частини пальця, так і нижньої його частини в заглибинах важеля 6 і, відповідно, плунжера 4. Отже, за рахунок застосування перекочування, що має нижчий коефіцієнт тертя кочення, прикладається незначне зусилля для подолання опору тертя в зазначених парах (важіль - палець і палець - плунжер). Дане технічне рішення дозволяє покращити експлуатаційні характеристики насоса ручного гідравлічного і вивести його на більш високий якісний рівень. Насос ручний гідравлічний, з запропонованим удосконаленням, технологічно виконується на стандартному металообробному обладнанні із застосуванням стандартного інструменту. Джерела інформації: 1. Каталог фірми «ENERPAC». стор.52 - прототип. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
