Ручний гідравлічний висівний апарат

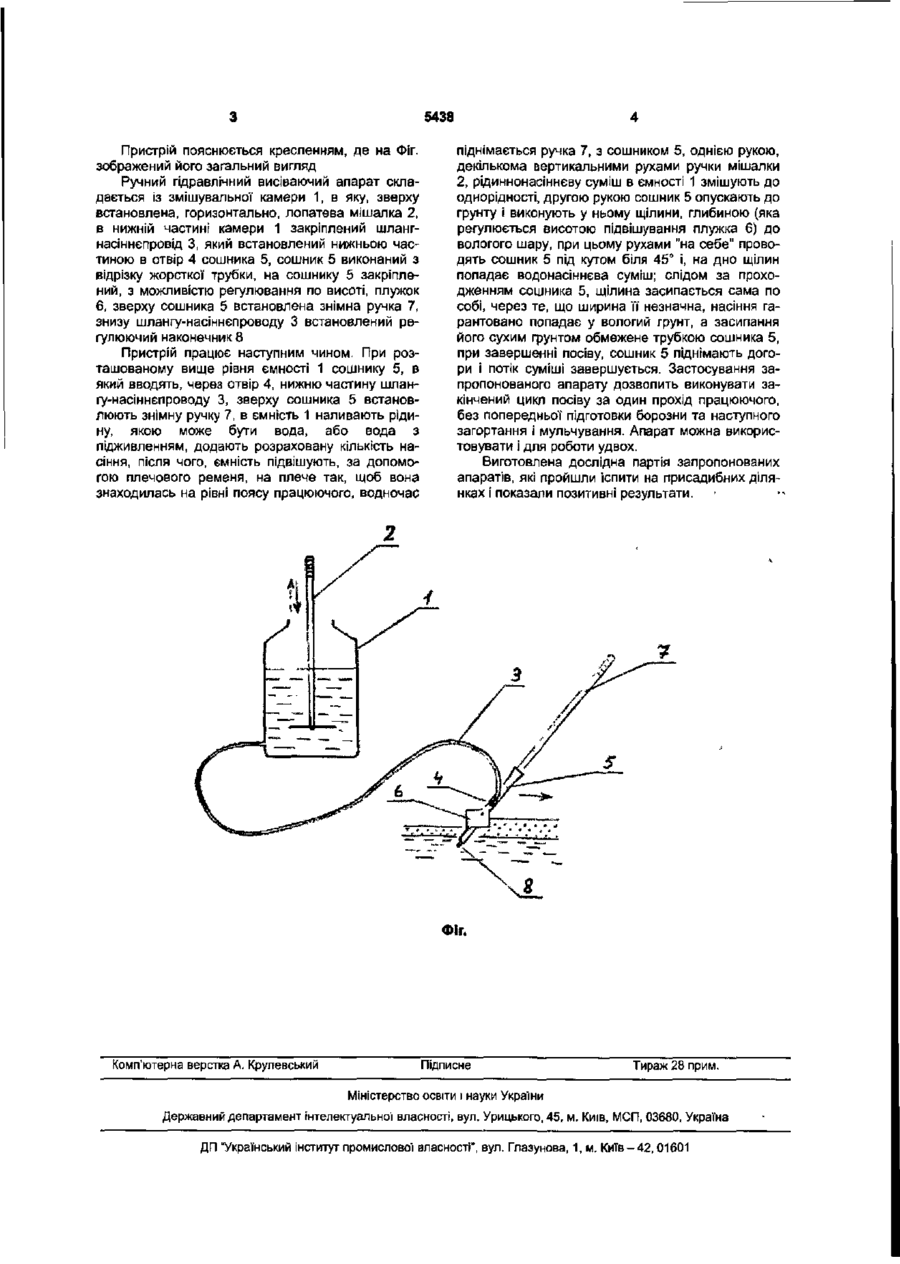

1. Ручний гідравлічний висівний апарат, що містить змішувальну камеру, в якій зверху встановлена лопатева мішалка, а в нижній частині змішувальної камери закріплений шлангнасіннєпровід, який з'єднаний із сошником, утворюючим в грунті ложе у вигляді вузьких щілин, який відрізняється тим, що сошник виконаний з відрізка жорсткої трубки і має отвір, через який в сошнику встановлена нижня частина шланганасіннєпроводу, знизу шланга-насіннєпроводу встановлений регулюючий наконечник, при цьому на сошнику закріплений з можливістю регулювання по висоті плужок. 2. Ручний апарат за п. 1, який відрізняється тим, що лопать мішалки розташована в камері горизонтально. 3. Ручний апарат за п. 1, який відрізняється тим, що зверху сошника встановлена знімна ручка Передбачувана корисна модель відноситься до сільськогосподарського машинобудування, а саме, до пристроїв для посіву легкого та дрібного насіння, наприклад насіння моркви, укропу і ін , на присадибних та садових ділянках і може бути застосована на багаторядних механізованих сівалках. Відомий пристрій для посіву легкого та дрібного насіння, що містить ємність, перемішувальний пристрій та дозуючий пристрій у вигляді трубки з клапаном, який встановлений у днищі ємності [Авторське свідоцтво СРСР №1766301, кл. А01С 7/02, опубліковане 07.10.92] До недоліків відомого пристрою відноситься виконання ним тільки однієї функції - висівання насіння у верхній шар грунту Найбільш близьким, за технічною суттю до корисної' моделі, що заявляється, є гідравлічний висіваючий апарат, що містить змішувальну камеру, в якій розміщена лопатева мішалка, і сошник, при цьому змішувальна камера виконана конічної форми, усередині неї встановлена трубка з отворами, розташованими за гвинтовою лінією, а в нижній частині камери виконаний подрібнювач потоку насіння, який містить трубку, регулюючі крани І шланг-насіннєпровід, що з'єднаний із сошником, утворюючим в грунті ложе, у вигляді вузьких щілин [Патент України №21412, кл. А01С 7/00, опублікований 30.04.98]. статня ефективність посіву та незручність в роботі. В основу корисної моделі поставлене завдання удосконалення ручного гідравлічного висіваючого апарату, в якому виконання сошника у вигляді відрізку жорсткої трубки, з отвором, в якому встановлена нижня частина шлангу-насіннєпроводу, встановлення знизу шлангу-насіннєпроводу регулюючого наконечника, закріплення на сошнику, з можливістю регулювання, плужка, забезпечують багатофункціональність апарату, цим забезпечується спрощення конструкції, зменшення металомісткості і ваги, підвищення ефективності посіву, зручність у роботі. Недоліками відомого апарату є складність конструкції, велика металомісткість і вага, недо Поставлене завдання вирішується тим, що в ручному гідравлічному висіваючому апараті, що містить змішуючу камеру, в якій зверху встановлена лопатева мішалка, а в нижній частині камери закріплений шланг-насіннєпровід, який з'єднаний із сошником, утворюючим в грунті ложе, у вигляді вузьких щілин, згідно з корисною моделлю передбачені наступні конструктивні відміни: - сошник виконаний у вигляді відрізку жорсткої трубки, з отвором, через який встановлена у сошнику нижня частина шлангу-насіннєпроводу; - знизу шлангу-насіннєпроводу встановлений регулюючий наконечник; - на сошнику закріплений, з можливістю регулювання, плужок Крім того, лопать мішалки розташована в змішуючій камері горизонтально, а зверху сошника встановлена знімна ручка. 00 со ю о> 5438 Пристрій пояснюється кресленням, де на Фіг. зображений його загальний вигляд Ручний гідравлічний висіваючий апарат складається із змішувальної камери 1, в яку, зверху встановлена, горизонтально, лопатева мішалка 2, в нижній частині камери 1 закріплений шлангнасіннєпровід 3, який встановлений нижньою частиною в отвір 4 сошника 5, сошник 5 виконаний з відрізку жорсткої трубки, на сошнику 5 закріплений, з можливістю регулювання по висоті, плужок 6, зверху сошника 5 встановлена знімна ручка 7, знизу шлангу-насіннєпроводу 3 встановлений регулюючий наконечник 8 Пристрій працює наступним чином. При розташованому вище рівня ємності 1 сошнику 5, в який вводять, через отвір 4, нижню частину шлангу-насіннєпроводу 3, зверху сошника 5 встановлюють знімну ручку 7, в ємність 1 наливають рідину, якою може бути вода, або вода з підживленням, додають розраховану кількість насіння, після чого, ємність підвішують, за допомогою плечового ременя, на плече так, щоб вона знаходилась на рівні поясу працюючого, водночас піднімається ручка 7, з сошником 5, однією рукою, декількома вертикальними рухами ручки мішалки 2, рідиннонасіннєву суміш в ємності 1 змішують до однорідності, другою рукою сошник 5 опускають до грунту і виконують у ньому щілини, глибиною (яка регулюється висотою підвішування плужка 6) до вологого шару, при цьому рухами "на себе" проводять сошник 5 під кутом біля 45" і, на дно щілин попадає водонасіннєва суміш; слідом за проходженням сошника 5, щілина засипається сама по собі, через те, що ширина її незначна, насіння гарантовано попадає у вологий грунт, а засипання його сухим грунтом обмежене трубкою сошника 5, при завершенні посіву, сошник 5 піднімають догори і потік суміші завершується. Застосування запропонованого апарату дозволить виконувати закінчений цикл посіву за один прохід працюючого, без попередньої підготовки борозни та наступного загортання і мульчування. Апарат можна використовувати і для роботи удвох. Виготовлена дослідна партія запропонованих апаратів, які пройшли іспити на присадибних ділянках і показали позитивні результати. Фіг. Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
