З`єднання деталі з валом
Номер патенту: 26270
Опубліковано: 10.09.2007
Формула / Реферат
З'єднання деталі з валом, що містить вал з робочою поверхнею, деталь, встановлену на його робочій поверхні, та шпонку для фіксації деталі на валу, яке відрізняється тим, що шпонка в перерізі має форму симетричного п'ятикутника, розділеного лінією розподілу вала та деталі в зоні їх з'єднання на прямокутник та рівнобедрений трикутник, причому нижня частина шпонки, що має форму прямокутника, розташована в тілі вала, а верхня частина шпонки, що має форму рівнобедреного трикутника, розташована в тілі деталі.
Текст

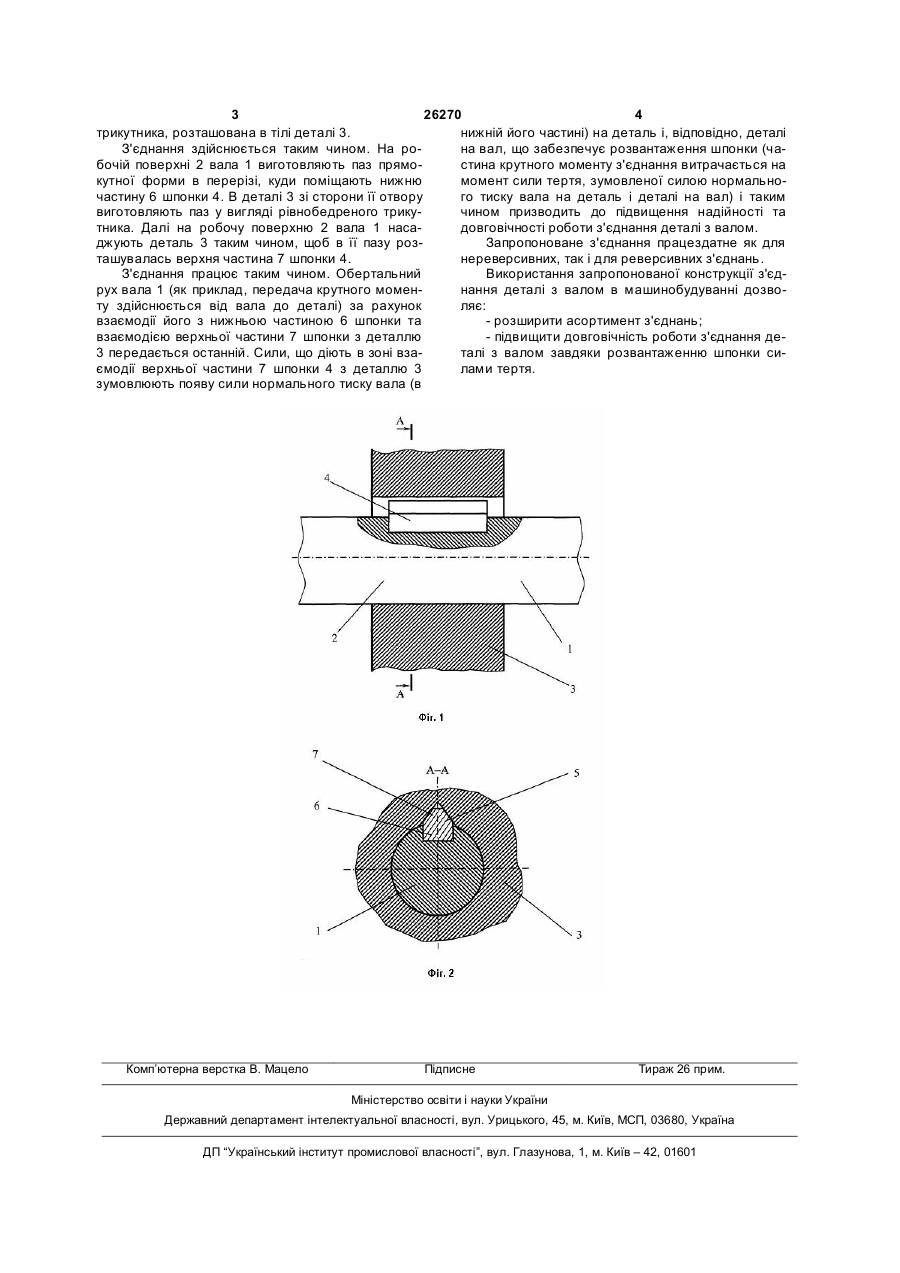

З'єднання деталі з валом, що містить вал з робочою поверхнею, деталь, встановлену на його 3 26270 4 трикутника, розташована в тілі деталі 3. нижній його частині) на деталь і, відповідно, деталі З'єднання здійснюється таким чином. На рона вал, що забезпечує розвантаження шпонки (чабочій поверхні 2 вала 1 виготовляють паз прямостина крутного моменту з'єднання витрачається на кутної форми в перерізі, куди поміщають нижню момент сили тертя, зумовленої силою нормальночастину 6 шпонки 4. В деталі 3 зі сторони її отвору го тиску вала на деталь і деталі на вал) і таким виготовляють паз у вигляді рівнобедреного трикучином призводить до підвищення надійності та тника. Далі на робочу поверхню 2 вала 1 насадовговічності роботи з'єднання деталі з валом. джують деталь 3 таким чином, щоб в її пазу розЗапропоноване з'єднання працездатне як для ташувалась верхня частина 7 шпонки 4. нереверсивних, так і для реверсивних з'єднань. З'єднання працює таким чином. Обертальний Використання запропонованої конструкції з'єдрух вала 1 (як приклад, передача крутного моменнання деталі з валом в машинобудуванні дозвоту здійснюється від вала до деталі) за рахунок ляє: взаємодії його з нижньою частиною 6 шпонки та - розширити асортимент з'єднань; взаємодією верхньої частини 7 шпонки з деталлю - підвищити довговічність роботи з'єднання де3 передається останній. Сили, що діють в зоні взаталі з валом завдяки розвантаженню шпонки сиємодії верхньої частини 7 шпонки 4 з деталлю 3 лами тертя. зумовлюють появу сили нормального тиску вала (в Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConnectio of part to shaft
Автори англійськоюPipa Borys Fedorovych, Loveikina Svitlana Oleksiivna
Назва патенту російськоюСоединение детали с валом
Автори російськоюПипа Борис Федорович, Ловейкина Светлана Алексеевна
МПК / Мітки
МПК: F16B 21/00
Мітки: деталі, валом, з'єднання
