1. Привід круглов'язальної машини, що містить з'єднані між собою за допомогою механічних передач електродвигун та вертикальний привідний вал, на кінцях якого жорстко закріплені ведучі елементи, кінематично з'єднані з веденими елементами передач, відповідно, механізму в'язання та механізму товароприйому, який відрізняється тим, що одна із механічних передач додатково містить демпфірувальний пристрій з пружними елементами, встановлений на вертикальному привідному валу.

2. Привід круглов'язальної машини за п. 1, який відрізняється тим, що пружні елементи виконані, переважно, у вигляді пакетів гільзових пружин.

Текст

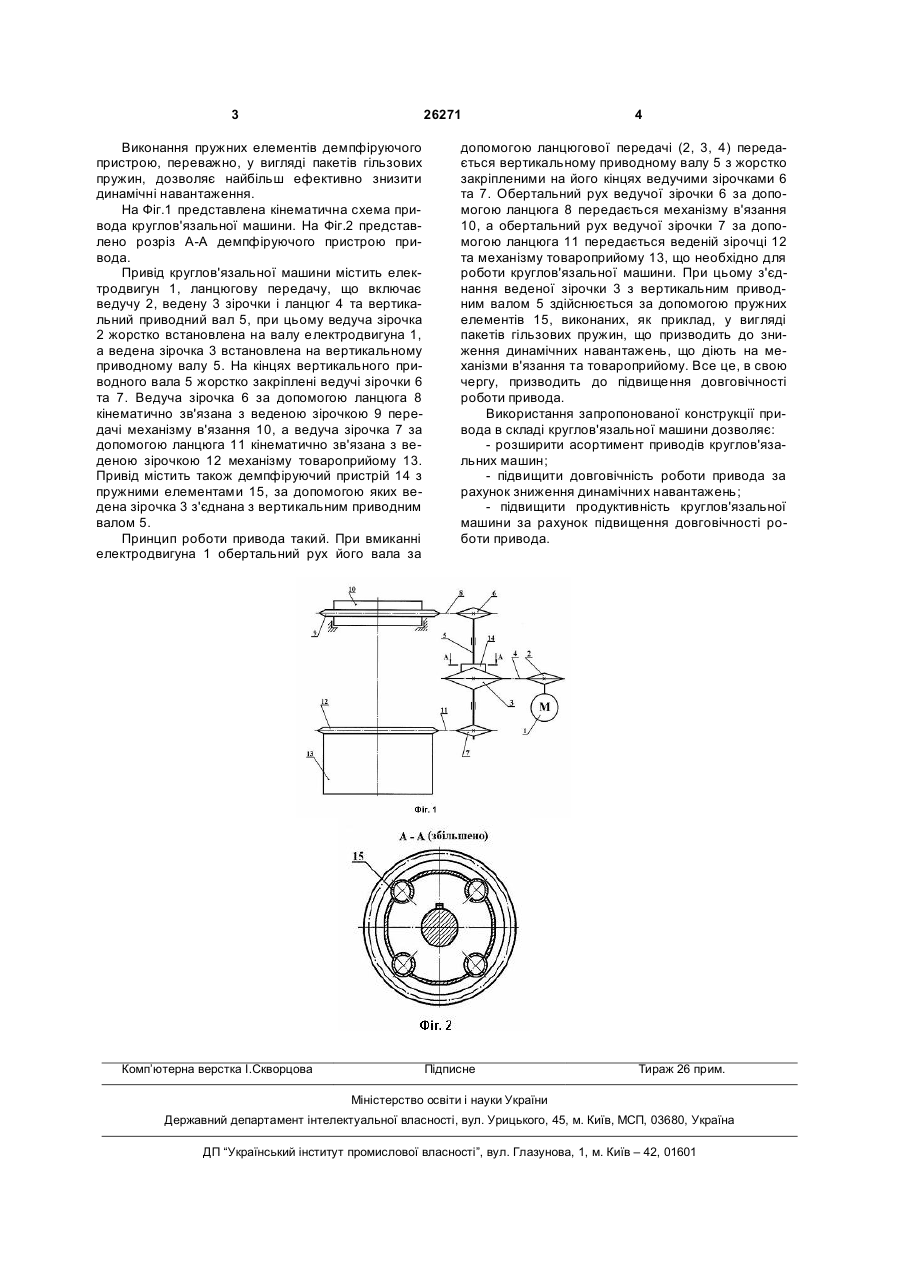

1. Привід круглов'язальної машини, що містить з'єднані між собою за допомогою механічних передач електродвигун та вертикальний привідний 3 26271 Виконання пружних елементів демпфіруючого пристрою, переважно, у вигляді пакетів гільзових пружин, дозволяє найбільш ефективно знизити динамічні навантаження. На Фіг.1 представлена кінематична схема привода круглов'язальної машини. На Фіг.2 представлено розріз А-А демпфіруючого пристрою привода. Привід круглов'язальної машини містить електродвигун 1, ланцюгову передачу, що включає ведучу 2, ведену 3 зірочки і ланцюг 4 та вертикальний приводний вал 5, при цьому ведуча зірочка 2 жорстко встановлена на валу електродвигуна 1, а ведена зірочка 3 встановлена на вертикальному приводному валу 5. На кінцях вертикального приводного вала 5 жорстко закріплені ведучі зірочки 6 та 7. Ведуча зірочка 6 за допомогою ланцюга 8 кінематично зв'язана з веденою зірочкою 9 передачі механізму в'язання 10, а ведуча зірочка 7 за допомогою ланцюга 11 кінематично зв'язана з веденою зірочкою 12 механізму товароприйому 13. Привід містить також демпфіруючий пристрій 14 з пружними елементами 15, за допомогою яких ведена зірочка 3 з'єднана з вертикальним приводним валом 5. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за Комп’ютерна верстка І.Скворцова 4 допомогою ланцюгової передачі (2, 3, 4) передається вертикальному приводному валу 5 з жорстко закріпленими на його кінцях ведучими зірочками 6 та 7. Обертальний рух ведучої зірочки 6 за допомогою ланцюга 8 передається механізму в'язання 10, а обертальний рух ведучої зірочки 7 за допомогою ланцюга 11 передається веденій зірочці 12 та механізму товароприйому 13, що необхідно для роботи круглов'язальної машини. При цьому з'єднання веденої зірочки 3 з вертикальним приводним валом 5 здійснюється за допомогою пружних елементів 15, виконаних, як приклад, у вигляді пакетів гільзових пружин, що призводить до зниження динамічних навантажень, що діють на механізми в'язання та товароприйому. Все це, в свою чергу, призводить до підвищення довговічності роботи привода. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода за рахунок зниження динамічних навантажень; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Drive of round-knitting machine

Автори англійською

Pipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych

Назва патенту російською

Привод кругловязальной машины

Автори російською

Пипа Борис Федорович, Марченко Анатолий Иванович, Павленко Георгий Иванович

МПК / Мітки

МПК: D04B 15/94

Мітки: привід, машини, круглов'язальної
