Пристрій для блокування відводів в системах водопостачання
Номер патенту: 26404
Опубліковано: 25.09.2007
Автори: Руль Віталій Миколайович, Ненюк Олександр Тимофійович, Герук Олександр Іванович, Руль Микола Володимирович
Формула / Реферат
Пристрій для блокування відводів в системах водопостачання, що містить еластичну герметизуючу заглушку, який відрізняється тим, що заглушка в перерізі має форму, яка повторює викривлення внутрішньої поверхні труби, на заглушці скобою закріплені дві одноважільні пружини, важелі яких у складеному положенні утримуються фігурною скобою, яка в свою чергу U-подібною частиною проходить в отвір скріпної скоби і фіксується чекою з тросиком, кінець клапана обладнаний вловлювачем, під яким закріплений другий тросик, який забезпечує пересування пристрою по трубопроводу.
Текст

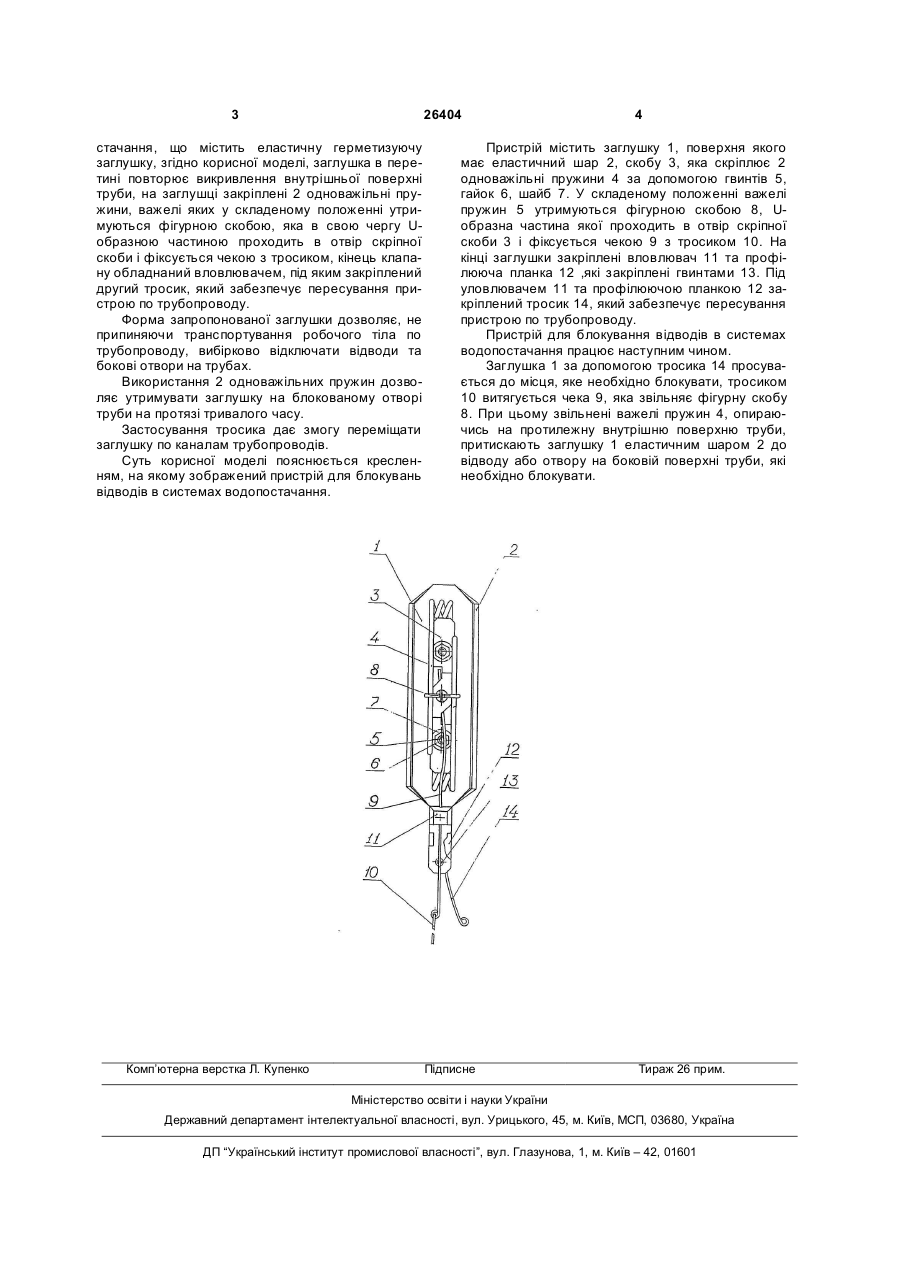

Пристрій для блокування відводів в системах водопостачання, що містить еластичну гермети 3 26404 стачання, що містить еластичну герметизуючу заглушку, згідно корисної моделі, заглушка в перетині повторює викривлення внутрішньої поверхні труби, на заглушці закріплені 2 одноважільні пружини, важелі яких у складеному положенні утримуються фігурною скобою, яка в свою чергу Uобразною частиною проходить в отвір скріпної скоби і фіксується чекою з тросиком, кінець клапану обладнаний вловлювачем, під яким закріплений другий тросик, який забезпечує пересування пристрою по трубопроводу. Форма запропонованої заглушки дозволяє, не припиняючи транспортування робочого тіла по трубопроводу, вибірково відключати відводи та бокові отвори на трубах. Використання 2 одноважільних пружин дозволяє утримувати заглушку на блокованому отворі труби на протязі тривалого часу. Застосування тросика дає змогу переміщати заглушку по каналам трубопроводів. Суть корисної моделі пояснюється кресленням, на якому зображений пристрій для блокувань відводів в системах водопостачання. Комп’ютерна верстка Л. Купенко 4 Пристрій містить заглушку 1, поверхня якого має еластичний шар 2, скобу 3, яка скріплює 2 одноважільні пружини 4 за допомогою гвинтів 5, гайок 6, шайб 7. У складеному положенні важелі пружин 5 утримуються фігурною скобою 8, Uобразна частина якої проходить в отвір скріпної скоби 3 і фіксується чекою 9 з тросиком 10. На кінці заглушки закріплені вловлювач 11 та профілююча планка 12 ,які закріплені гвинтами 13. Під уловлювачем 11 та профілюючою планкою 12 закріплений тросик 14, який забезпечує пересування пристрою по трубопроводу. Пристрій для блокування відводів в системах водопостачання працює наступним чином. Заглушка 1 за допомогою тросика 14 просувається до місця, яке необхідно блокувати, тросиком 10 витягується чека 9, яка звільняє фігурну скобу 8. При цьому звільнені важелі пружин 4, опираючись на протилежну внутрішню поверхню труби, притискають заглушку 1 еластичним шаром 2 до відводу або отвору на боковій поверхні труби, які необхідно блокувати. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for blocking branches in water supply systems
Автори англійськоюNeniuk Oleksandr Tymofiiovych, Rul Vitalii Mykolaiovych, Rul Mykola Volodymyrovych, Heruk Oleksandr Ivanovych
Назва патенту російськоюУстройство для блокировки отводов в системах водоснабжения
Автори російськоюНенюк Александр Тимофеевич, Руль Виталий Николаевич, Руль Николай Владимирович, Герук Александр Иванович
МПК / Мітки
МПК: F16L 55/18, F16L 57/00, F16K 21/00
Мітки: пристрій, блокування, відводів, системах, водопостачання
