Пристрій для перемикання відводів регулювальної обмотки трансформатора під навантаженням

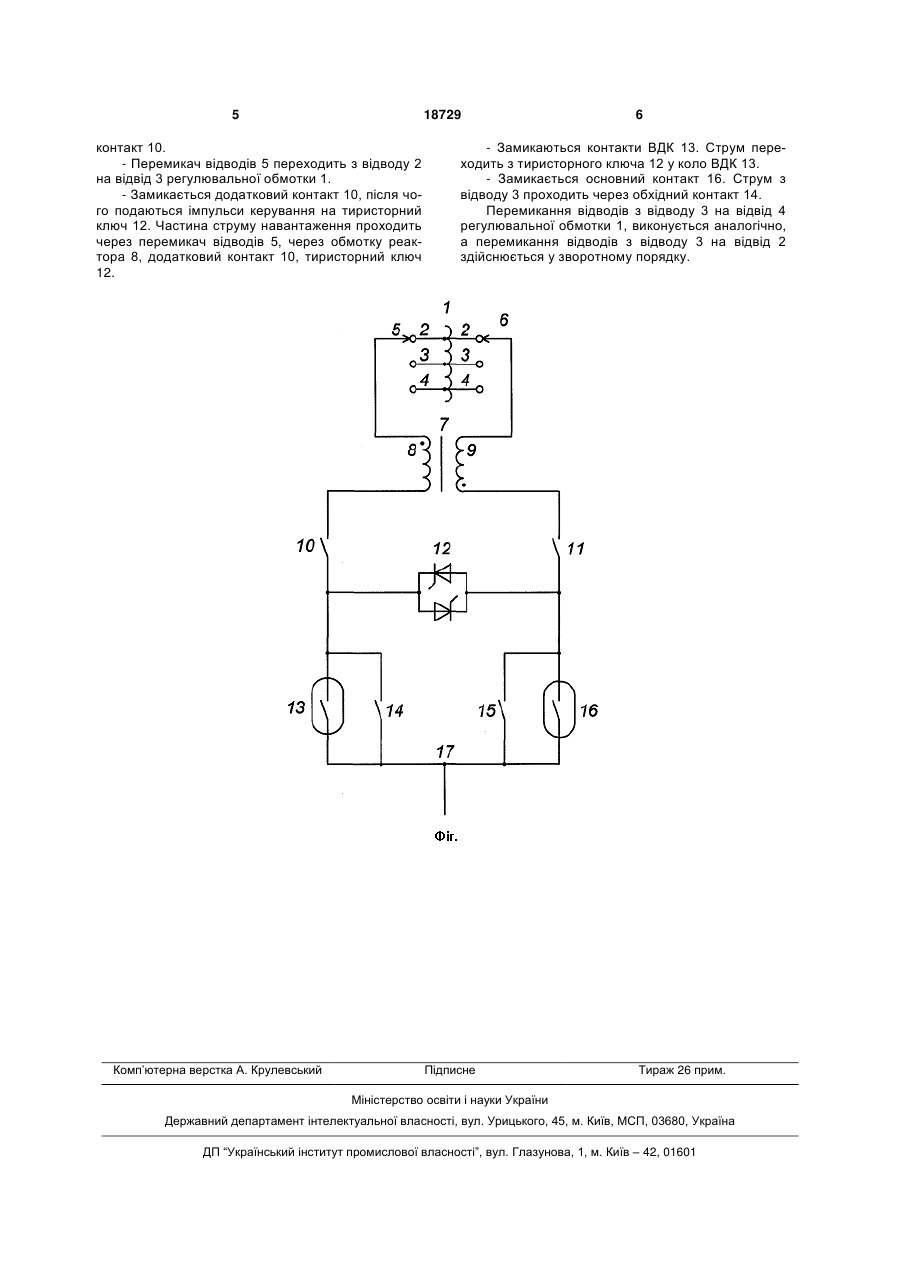

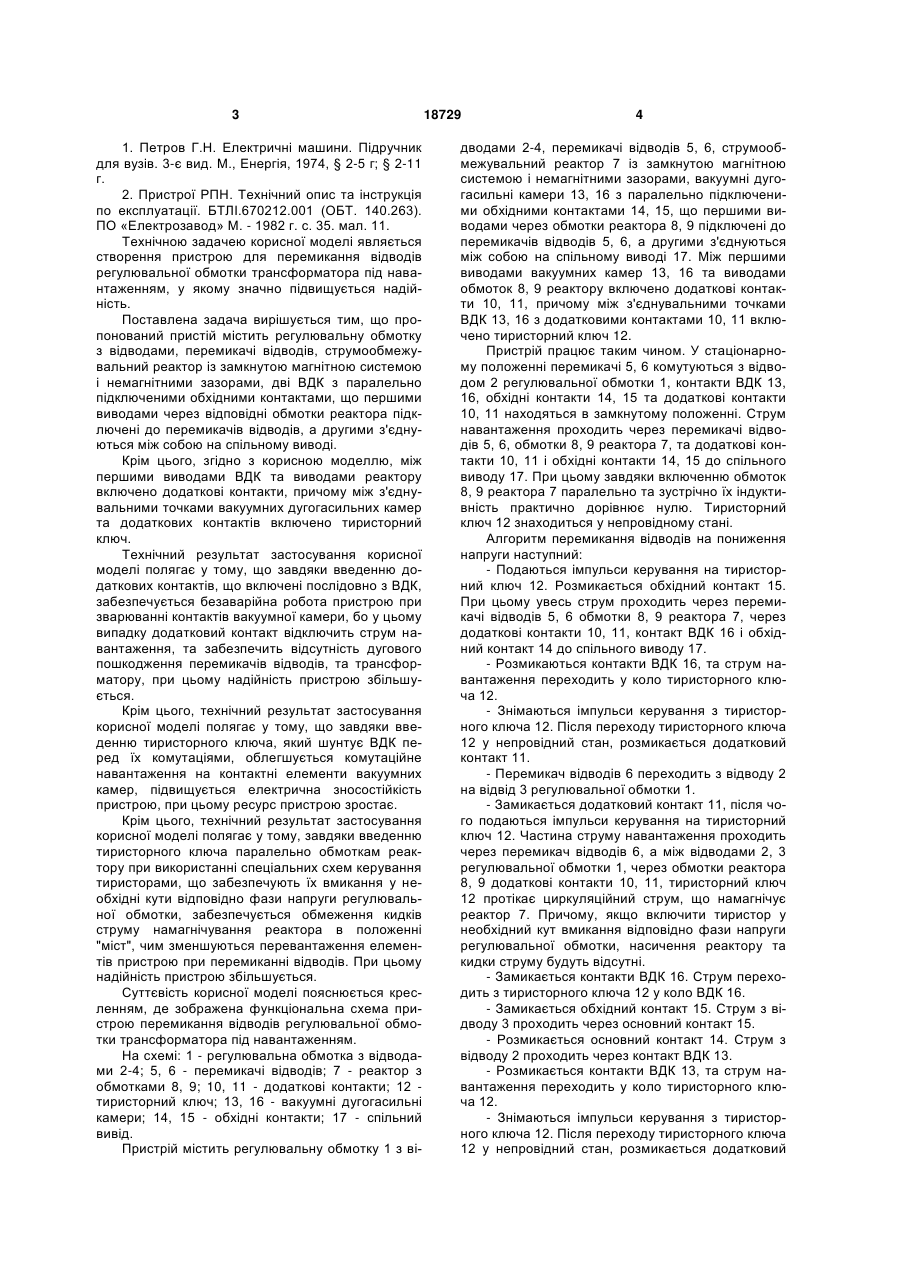

Пристрій для перемикання відводів регулювальної обмотки трансформатора під навантаженням, що містить регулювальну обмотку з відводами, перемикачі відводів, струмообмежувальний реактор з замкнутою магнітною системою і немаг 3 1. Петров Г.Н. Електричні машини. Підручник для вузів. 3-є вид. М., Енергія, 1974, § 2-5 г; § 2-11 г. 2. Пристрої РПН. Технічний опис та інструкція по експлуатації. БТЛІ.670212.001 (ОБТ. 140.263). ПО «Електрозавод» М. - 1982 г. с. 35. мал. 11. Технічною задачею корисної моделі являється створення пристрою для перемикання відводів регулювальної обмотки трансформатора під навантаженням, у якому значно підвищується надійність. Поставлена задача вирішується тим, що пропонований пристій містить регулювальну обмотку з відводами, перемикачі відводів, струмообмежувальний реактор із замкнутою магнітною системою і немагнітними зазорами, дві ВДК з паралельно підключеними обхідними контактами, що першими виводами через відповідні обмотки реактора підключені до перемикачів відводів, а другими з'єднуються між собою на спільному виводі. Крім цього, згідно з корисною моделлю, між першими виводами ВДК та виводами реактору включено додаткові контакти, причому між з'єднувальними точками вакуумних дугогасильних камер та додаткових контактів включено тиристорний ключ. Технічний результат застосування корисної моделі полягає у тому, що завдяки введенню додаткових контактів, що включені послідовно з ВДК, забезпечується безаварійна робота пристрою при зварюванні контактів вакуумної камери, бо у цьому випадку додатковий контакт відключить струм навантаження, та забезпечить відсутність дугового пошкодження перемикачів відводів, та трансформатору, при цьому надійність пристрою збільшується. Крім цього, технічний результат застосування корисної моделі полягає у тому, що завдяки введенню тиристорного ключа, який шунтує ВДК перед їх комутаціями, облегшується комутаційне навантаження на контактні елементи вакуумних камер, підвищується електрична зносостійкість пристрою, при цьому ресурс пристрою зростає. Крім цього, технічний результат застосування корисної моделі полягає у тому, завдяки введенню тиристорного ключа паралельно обмоткам реактору при використанні спеціальних схем керування тиристорами, що забезпечують їх вмикання у необхідні кути відповідно фази напруги регулювальної обмотки, забезпечується обмеження кидків струму намагнічування реактора в положенні "міст", чим зменшуються перевантаження елементів пристрою при перемиканні відводів. При цьому надійність пристрою збільшується. Суттєвість корисної моделі пояснюється кресленням, де зображена функціональна схема пристрою перемикання відводів регулювальної обмотки трансформатора під навантаженням. На схемі: 1 - регулювальна обмотка з відводами 2-4; 5, 6 - перемикачі відводів; 7 - реактор з обмотками 8, 9; 10, 11 - додаткові контакти; 12 тиристорний ключ; 13, 16 - вакуумні дугогасильні камери; 14, 15 - обхідні контакти; 17 - спільний вивід. Пристрій містить регулювальну обмотку 1 з ві 18729 4 дводами 2-4, перемикачі відводів 5, 6, струмообмежувальний реактор 7 із замкнутою магнітною системою і немагнітними зазорами, вакуумні дугогасильні камери 13, 16 з паралельно підключеними обхідними контактами 14, 15, що першими виводами через обмотки реактора 8, 9 підключені до перемикачів відводів 5, 6, а другими з'єднуються між собою на спільному виводі 17. Між першими виводами вакуумних камер 13, 16 та виводами обмоток 8, 9 реактору включено додаткові контакти 10, 11, причому між з'єднувальними точками ВДК 13, 16 з додатковими контактами 10, 11 включено тиристорний ключ 12. Пристрій працює таким чином. У стаціонарному положенні перемикачі 5, 6 комутуються з відводом 2 регулювальної обмотки 1, контакти ВДК 13, 16, обхідні контакти 14, 15 та додаткові контакти 10, 11 находяться в замкнутому положенні. Струм навантаження проходить через перемикачі відводів 5, 6, обмотки 8, 9 реактора 7, та додаткові контакти 10, 11 і обхідні контакти 14, 15 до спільного виводу 17. При цьому завдяки включенню обмоток 8, 9 реактора 7 паралельно та зустрічно їх індуктивність практично дорівнює нулю. Тиристорний ключ 12 знаходиться у непровідному стані. Алгоритм перемикання відводів на пониження напруги наступний: - Подаються імпульси керування на тиристорний ключ 12. Розмикається обхідний контакт 15. При цьому увесь струм проходить через перемикачі відводів 5, 6 обмотки 8, 9 реактора 7, через додаткові контакти 10, 11, контакт ВДК 16 і обхідний контакт 14 до спільного виводу 17. - Розмикаються контакти ВДК 16, та струм навантаження переходить у коло тиристорного ключа 12. - Знімаються імпульси керування з тиристорного ключа 12. Після переходу тиристорного ключа 12 у непровідний стан, розмикається додатковий контакт 11. - Перемикач відводів 6 переходить з відводу 2 на відвід 3 регулювальної обмотки 1. - Замикається додатковий контакт 11, після чого подаються імпульси керування на тиристорний ключ 12. Частина струму навантаження проходить через перемикач відводів 6, а між відводами 2, 3 регулювальної обмотки 1, через обмотки реактора 8, 9 додаткові контакти 10, 11, тиристорний ключ 12 протікає циркуляційний струм, що намагнічує реактор 7. Причому, якщо включити тиристор у необхідний кут вмикання відповідно фази напруги регулювальної обмотки, насичення реактору та кидки струму будуть відсутні. - Замикається контакти ВДК 16. Струм переходить з тиристорного ключа 12 у коло ВДК 16. - Замикається обхідний контакт 15. Струм з відводу 3 проходить через основний контакт 15. - Розмикається основний контакт 14. Струм з відводу 2 проходить через контакт ВДК 13. - Розмикається контакти ВДК 13, та струм навантаження переходить у коло тиристорного ключа 12. - Знімаються імпульси керування з тиристорного ключа 12. Після переходу тиристорного ключа 12 у непровідний стан, розмикається додатковий 5 18729 контакт 10. - Перемикач відводів 5 переходить з відводу 2 на відвід 3 регулювальної обмотки 1. - Замикається додатковий контакт 10, після чого подаються імпульси керування на тиристорний ключ 12. Частина струму навантаження проходить через перемикач відводів 5, через обмотку реактора 8, додатковий контакт 10, тиристорний ключ 12. Комп’ютерна верстка А. Крулевський 6 - Замикаються контакти ВДК 13. Струм переходить з тиристорного ключа 12 у коло ВДК 13. - Замикається основний контакт 16. Струм з відводу 3 проходить через обхідний контакт 14. Перемикання відводів з відводу 3 на відвід 4 регулювальної обмотки 1, виконується аналогічно, а перемикання відводів з відводу 3 на відвід 2 здійснюється у зворотному порядку. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
