B21D 7/02 — навколо нерухомих фасонних елементів; гнучка за допомогою поворотних фасонних елементів або накладок

Номер патенту: 63096

Опубліковано: 26.09.2011

Автори: Холявченко Леонід Тимофійович, Алімов Валерій Іванович, Давидов Сергій Леонідович, Максаков Анатолій Іванович, Ємельяненко Володимир Іванович, Максакова Анна Анатоліївна

МПК: B21D 7/02

Мітки: хомутів, транспортних, виготовлення, дротяної, автомат, заготівлі

Формула / Реферат:

Автомат для виготовлення транспортних хомутів з дротяної заготівлі, що містить опору для утримувача заготівлі, вузол подачі і рубки заготівлі, вузол навивання хомута, який відрізняється тим, що він додатково оснащений згиначем, встановленим з можливістю орієнтації відносно реверсивного завивача, і пультом керування, скомутованим з приводом вузлів автомата.

Номер патенту: 90775

Опубліковано: 25.05.2010

Автори: Чигиринський Юрій Васильович, Головченко Олексій Павлович, Кацапов Костянтин Миколайович, Дуплій Юлія Володимирівна, Бабушкін Володимир Володимирович, Терещенко Андрій Анатолійович, Дєхтярьов Володимир Сергійович, Фролов Ярослав Вікторович

МПК: B21C 23/00, B21D 7/02

Мітки: пристрій, гнуття

Формула / Реферат:

Пристрій для гнуття, що містить нерухомий вал із установленою на ньому згинальною матрицею-шаблоном, виконаною у вигляді суцільнометалевих змінних дисків, і ролик, що обкатує, з рівчаком, закріплений на шарнірному важелі з можливістю переміщення по лінії гнуття, який відрізняється тим, що зовнішня робоча частина згинальної матриці являє собою навитий на диск ланцюг, складений з ланок, з'єднаних за допомогою швидкорознімних шарнірів,...

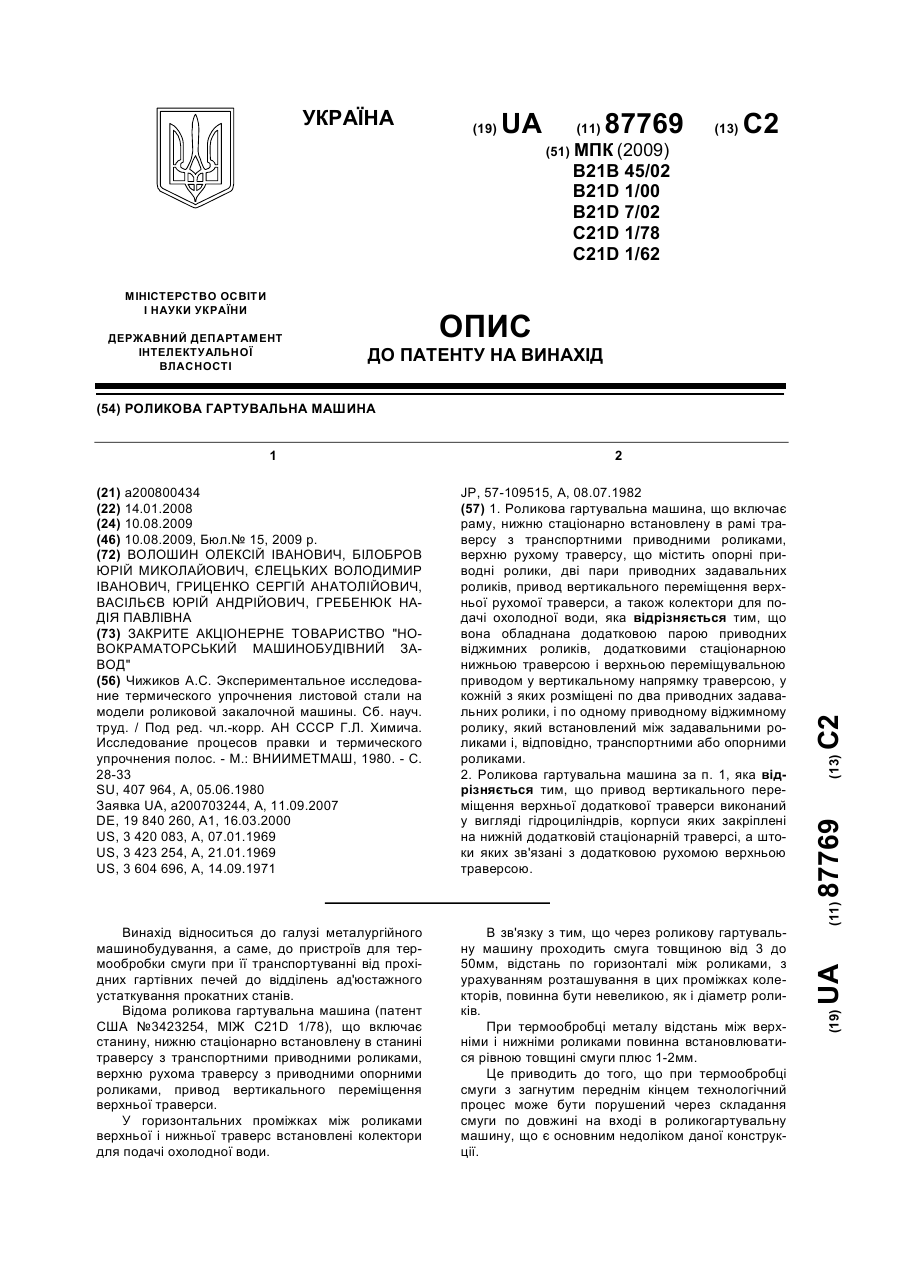

Номер патенту: 87769

Опубліковано: 10.08.2009

Автори: Васільєв Юрій Андрійович, Білобров Юрій Миколайович, Гребенюк Надія Павлівна, Волошин Олексій Іванович, Гриценко Сергій Анатолійович, Єлецьких Володимир Іванович

МПК: B21D 1/00, B21D 7/02, C21D 1/62, B21B 45/02 ...

Мітки: роликова, гартувальна, машина

Формула / Реферат:

1. Роликова гартувальна машина, що включає раму, нижню стаціонарно встановлену в рамі траверсу з транспортними приводними роликами, верхню рухому траверсу, що містить опорні приводні ролики, дві пари приводних задавальних роликів, привод вертикального переміщення верхньої рухомої траверси, а також колектори для подачі охолодної води, яка відрізняється тим, що вона обладнана додатковою парою приводних віджимних роликів, додатковими...

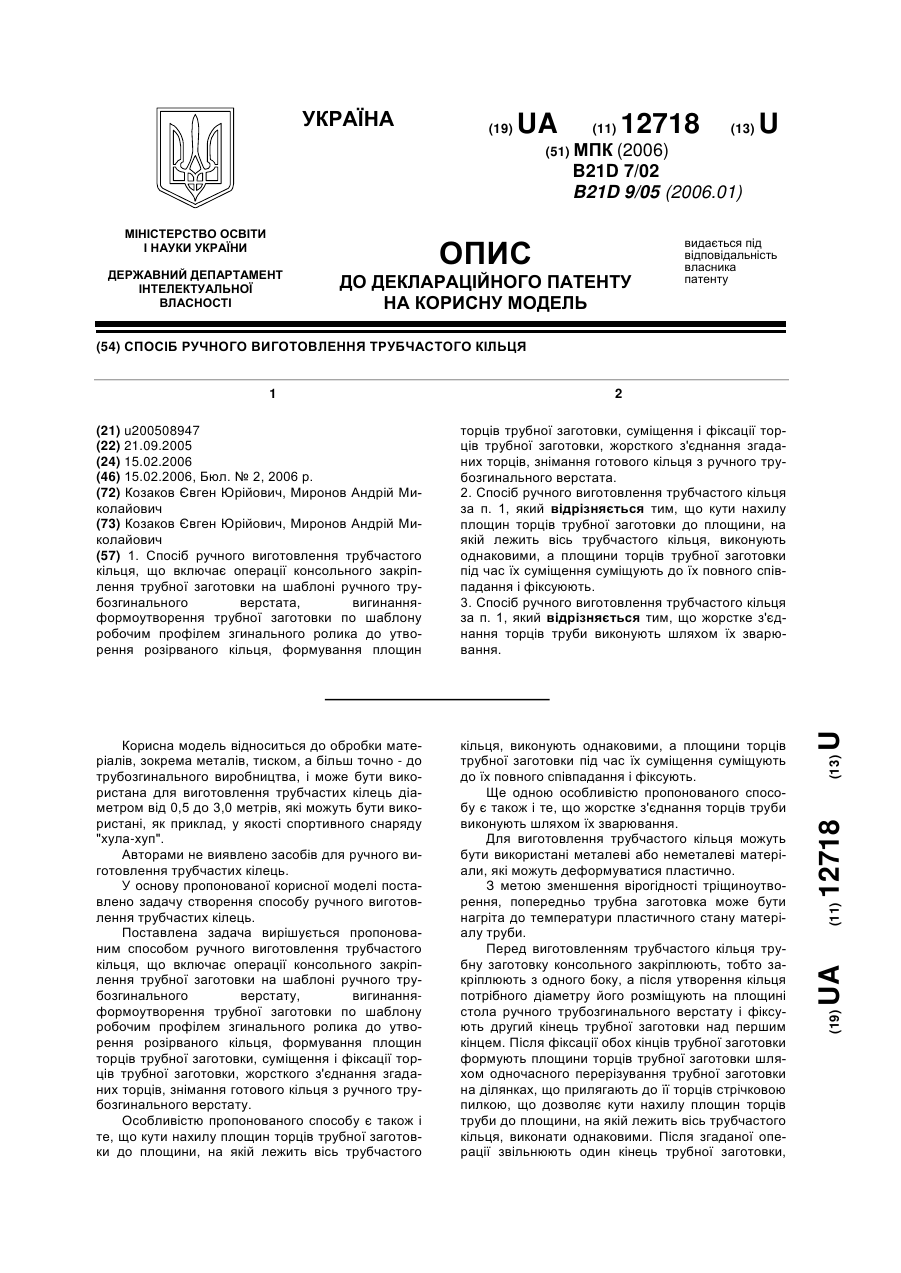

Номер патенту: 12718

Опубліковано: 15.02.2006

Автори: Козаков Євген Юрійович, Миронов Андрій Миколайович

МПК: B21D 9/00, B21D 7/02

Мітки: кільця, виготовлення, трубчастого, ручного, спосіб

Формула / Реферат:

1. Спосіб ручного виготовлення трубчастого кільця, що включає операції консольного закріплення трубної заготовки на шаблоні ручного трубозгинального верстата, вигинання-формоутворення трубної заготовки по шаблону робочим профілем згинального ролика до утворення розірваного кільця, формування площин торців трубної заготовки, суміщення і фіксації торців трубної заготовки, жорсткого з'єднання згаданих торців, знімання готового кільця з ручного...

Номер патенту: 4627

Опубліковано: 17.01.2005

Автори: Монетова Людмила Володимирівна, Безпальок Андрій Петрович

МПК: B21D 7/02

Мітки: установка, прутків, гнуття, транспортера

Формула / Реферат:

1. Установка для гнуття прутків транспортера, яка містить платформу з розміщеними на ній машиною для нагріву заготовок з маніпулятором і машиною для гнуття прутків, яка відрізняється тим, що на вузлах для гнуття встановлені копіри, які копіюють робочі поверхні зігнутих виробів.2. Установка за п. 1, яка відрізняється тим, що вузли для гнуття прутків розміщені у горизонтальній і вертикальній площинах.3. Установка за п. 2, яка...

Номер патенту: 4545

Опубліковано: 17.01.2005

Автори: Масюк Сергій Васильович, Калашніков Олег Юрієвич, Харченко Володимир Іванович, Калужський Дмитро Юлійович, Вальченко Сергій Борисович

МПК: B21D 7/02, B21C 37/00, B21D 11/00 ...

Мітки: гнутих, пристрій, відводів, кінців, циліндричності, відновлення

Формула / Реферат:

1. Пристрій для відновлення циліндричності кінців гнутих відводів, переважно труб великих діаметрів, що включає розтискну головку з гідродомкратом, установлену на рухомому модулі, який відрізняється тим, що розтискна головка оснащена установленими на гідродомкраті за допомогою змінних опор змінними сегментними колодками, радіус кривизни робочої поверхні яких відповідає радіусу труби відводу.2. Пристрій за п. 1, який відрізняється тим,...

Номер патенту: 4395

Опубліковано: 17.01.2005

Автори: Граматний Віктор Михайлович, Лючков Анатолій Дем'янович, Янковський Володимир Михайлович, Машінсон Ізраіль Зіновьєвич, Вальченко Сергій Борисович, Райчук Юрій Ісакович

МПК: B21D 7/02, B21D 11/00, B21C 37/00 ...

Мітки: виготовлення, відводів, спосіб, гнутих

Формула / Реферат:

Спосіб виготовлення гнутих відводів, що включає індукційне гнуття труб-заготівок в трубозгинальній машині з забезпеченням фіксації кінців заготівки у процесі гнуття, який відрізняється тим, що трубу-заготівку необхідної довжини одержують шляхом зварювання кільцевим швом відрізків ідентичних труб, при цьому кільцевий шов з біляшовною зоною піддають локальному нагріванню в інтервалі температур від (Ас3+150°С) до (Ас3 -100°С), розплющують валик...

Номер патенту: 69045

Опубліковано: 16.08.2004

Автори: Стома Генріх Францевич, Лючков Анатолій Дем'янович, Вальченко Сергій Борисович, Граматний Віктор Михайлович, Райчук Юрій Ісакович

МПК: B21D 11/00, B21C 37/00, B21D 7/02 ...

Мітки: спосіб, гнутих, відводів, виготовлення

Формула / Реферат:

1. Спосіб виготовлення гнутих відводів, що включає індукційне гнуття труб-заготовок у трубозгинальній машині з забезпеченням фіксації кінців заготовок у процесі гнуття, який відрізняється тим, що перед гнуттям до труби-заготовки приварюють допоміжні кінцеві патрубки діаметром, рівним діаметру труби-заготовки, і довжинами такими, щоб сумарна довжина циліндричних частин відводу і допоміжних кінцевих патрубків, що приварюються, була не менша від...

Номер патенту: 55692

Опубліковано: 15.04.2003

Автори: Квасницький Вячеслав Федорович, Ничипоров Михайло Миколайович, Миронов Василь Ігорович

МПК: B21D 7/02

Мітки: виготовлення, прокату, спосіб, деталей, профільного, гнутих

Формула / Реферат:

Спосіб виготовлення гнутих деталей із профільного прокату, що включає плазово-розмічувальні роботи і розкрій заготовок, гнуття заготовок та їх контроль, відокремлення залишків і згинальних припусків, який відрізняється тим, що в процесі плазово-розмічувальних робіт деталі з однаковою чи близькою по кінцях кривизною попарно сортують і укладають на сортові заготовки максимальною кривизною назустріч одна одній без згинальних припусків, потім...

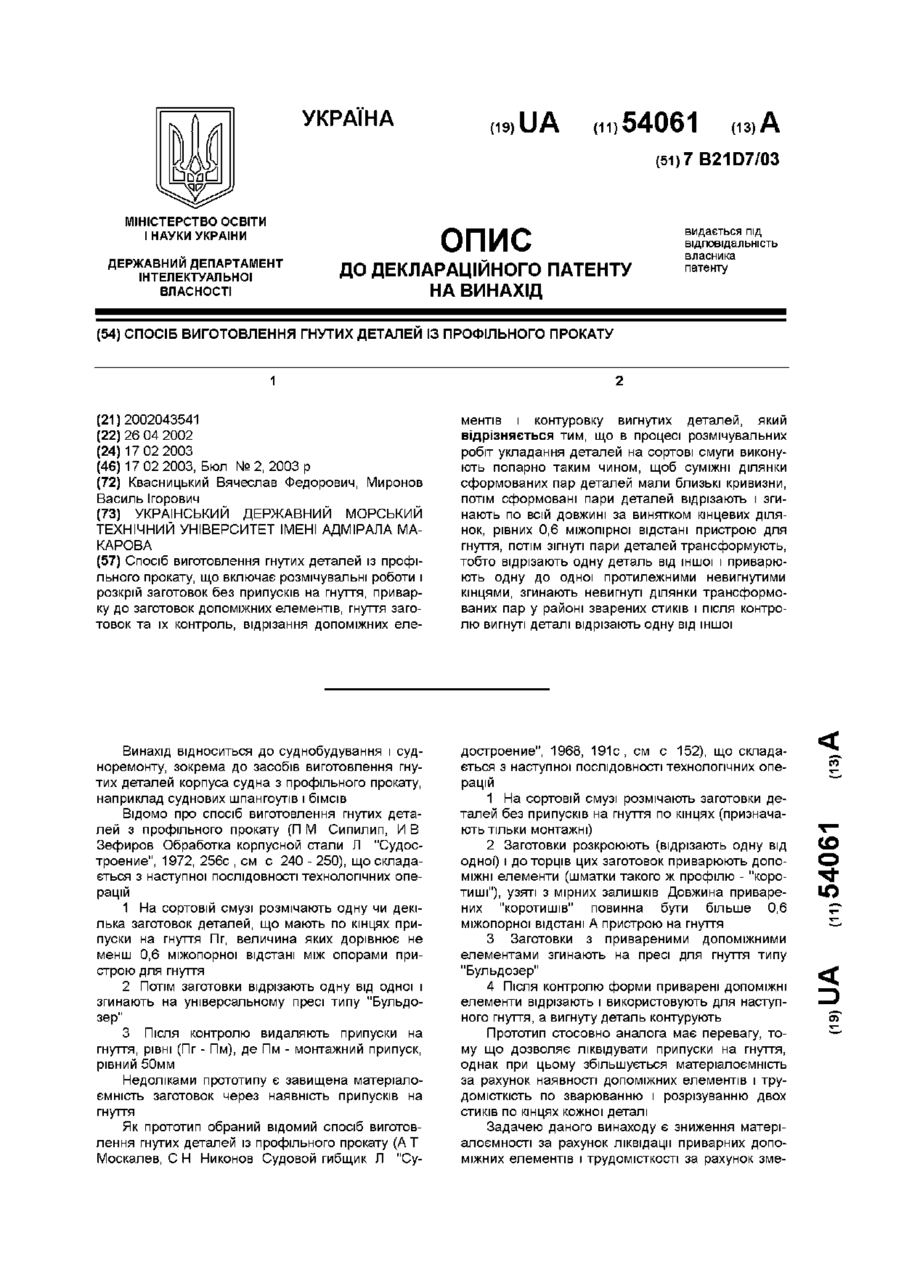

Номер патенту: 54061

Опубліковано: 17.02.2003

Автори: Миронов Василь Ігорович, Квасницький Вячеслав Федорович

МПК: B21D 7/02

Мітки: деталей, прокату, гнутих, виготовлення, спосіб, профільного

Формула / Реферат:

Спосіб виготовлення гнутих деталей із профільного прокату, що включає розмічувальні роботи і розкрій заготовок без припусків на гнуття, приварку до заготовок допоміжних елементів, гнуття заготовок та їх контроль, відрізання допоміжних елементів і контуровку вигнутих деталей, який відрізняється тим, що в процесі розмічувальних робіт укладання деталей на сортові смуги виконують попарно таким чином, щоб суміжні ділянки сформованих пар деталей...

Номер патенту: 32549

Опубліковано: 15.02.2001

Автор: Плецис Вадим Юрійович

МПК: B21D 7/00, B21D 7/02

Мітки: сумарним, радіусного, гнуття, деталей, виготовлення, кутом, менше, 180°, пристрій

Текст:

...проворота в направляющих в плоскости его перемещения, а тяга снабжена упором, выполненным с возможностью перемещения по последней. Введение в устройство двуплечего рычага, шарнирно закрепленного на основании, подпружиненного относительно него и установленного с возможностью взаимодействия одного из его плеч с жестким упором на основании, при закреплении на одном плече одного из гибочных роликов, связи второго плеча с приводом через тягу,...

Номер патенту: 27885

Опубліковано: 16.10.2000

Автор: Паззоне Карло

МПК: B21D 7/02

Мітки: машина, використовуються, машини, пристрій, універсальний, встановлення, пристосувань, положення, елементів, гнуття, певне, подовжених

Текст:

...жестко связанные со столом. Желательно также, чтобы привод возвратнопоступательного перемещения опорной платформы в радиальном направлении относительно оси шарнира был выполнен в виде силового цилиндра, установленного на платформе, свободный конец поршня которого жестко связан со столом, при этом опорная платформа, смонтированная с возможностью возвратно-поступательного перемещения относительно стола, была выполнена на обращенной к...

Номер патенту: 22147

Опубліковано: 30.04.1998

Автор: Плецис Вадим Юрійович

МПК: B21F 1/00, B21D 7/02

Мітки: пристрій, виробів, фігурних, гнуття

Формула / Реферат:

1. Устройство для гибки фигурных изделий, содержащее основание, приводную каретку, вы­полненную в виде двух подпружиненных между собой частей с ограничителями их сближения и соединенных ограничителями их взаимного удале­ния, Г-образные рычаги, несущие гибочные эле­менты на одном конце, жестко смонтированный на основании шаблон первичной гибки и привод, при этом одна часть каретки связана с приводом и со средней частью Г-образных рычагов, а...

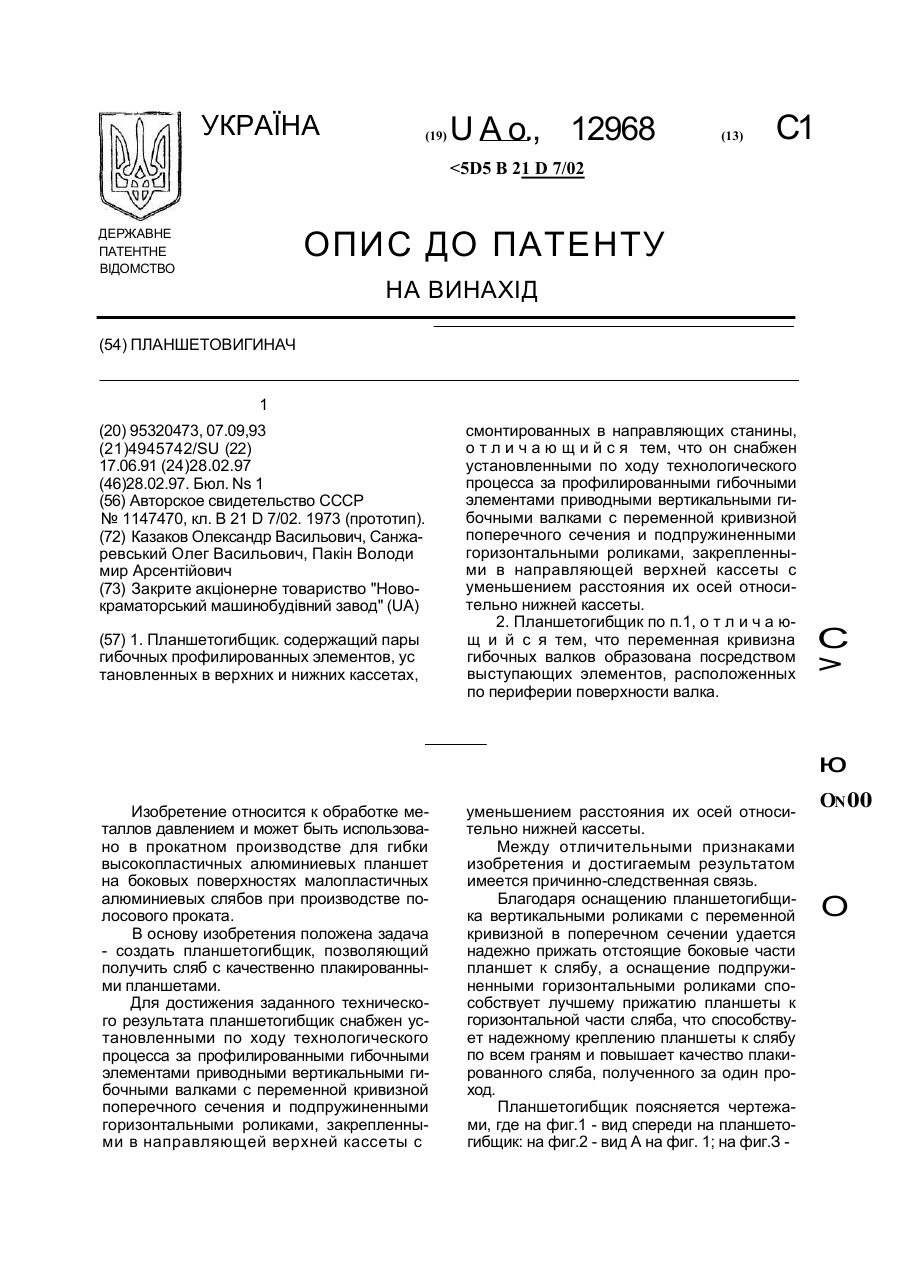

Номер патенту: 12968

Опубліковано: 28.02.1997

Автори: Санжаревський Олег Васильович, Казаков Олександр Васильович, Пакін Володимир Арсентійович

МПК: B21D 7/02

Мітки: планшетовигинач

Формула / Реферат:

(57) 1. Планшетогибщик. содержащий пары гибочных профилированных элементов, установленных в верхних и нижних кассетах, смонтированных в направляющих станины, отличающийся тем, что он снабжен установленными по ходу технологического процесса за профилированными гибочными элементами приводными вертикальными гибочными валками с переменной кривизной поперечного сечения и подпружиненными горизонтальными роликами, закрепленными в направляющей...

Номер патенту: 1427

Опубліковано: 25.03.1994

Автор: Максимов Євген Миколайович

МПК: B21D 7/02

Мітки: трубогіб

Формула / Реферат:

1. Трубогиб,содержащий шаблон в виде по­луролика, установленного в пустотелой державке, с выполненными в ней сквозными отверстиями для ее фиксации, хомут для фиксации труб на шабло­не, гибочный элемент, установленный в П-образной скобе с рукояткой и соединительный палец для крепления П-образной скобы на шаблоне и име­ющий ряд отверстий для крепления хомута, отличающийся тем, что, с целью расширения технологи-ческих возможностей за счет...

Номер патенту: 1379

Опубліковано: 25.03.1994

Автор: Максимов Євген Миколайович

МПК: B21D 7/02

Мітки: обробки, труб, обладнання

Формула / Реферат:

Устройство для обработки труб, содержащее П-образную станину, гибочный полушаблон, ус­тановленный на державке приводного штока, два опорных ролика, размещенных на осях в нижней части станины симметрично относительно гибоч­ного полушаблона, и средство регулирования рас­стояния между опорными роликами в поперечном направлении, отличающееся тем, что, с целью расширения технологических возможностей путем обеспечения отрезки и удержания...
