Система живлення та захисту обладнання

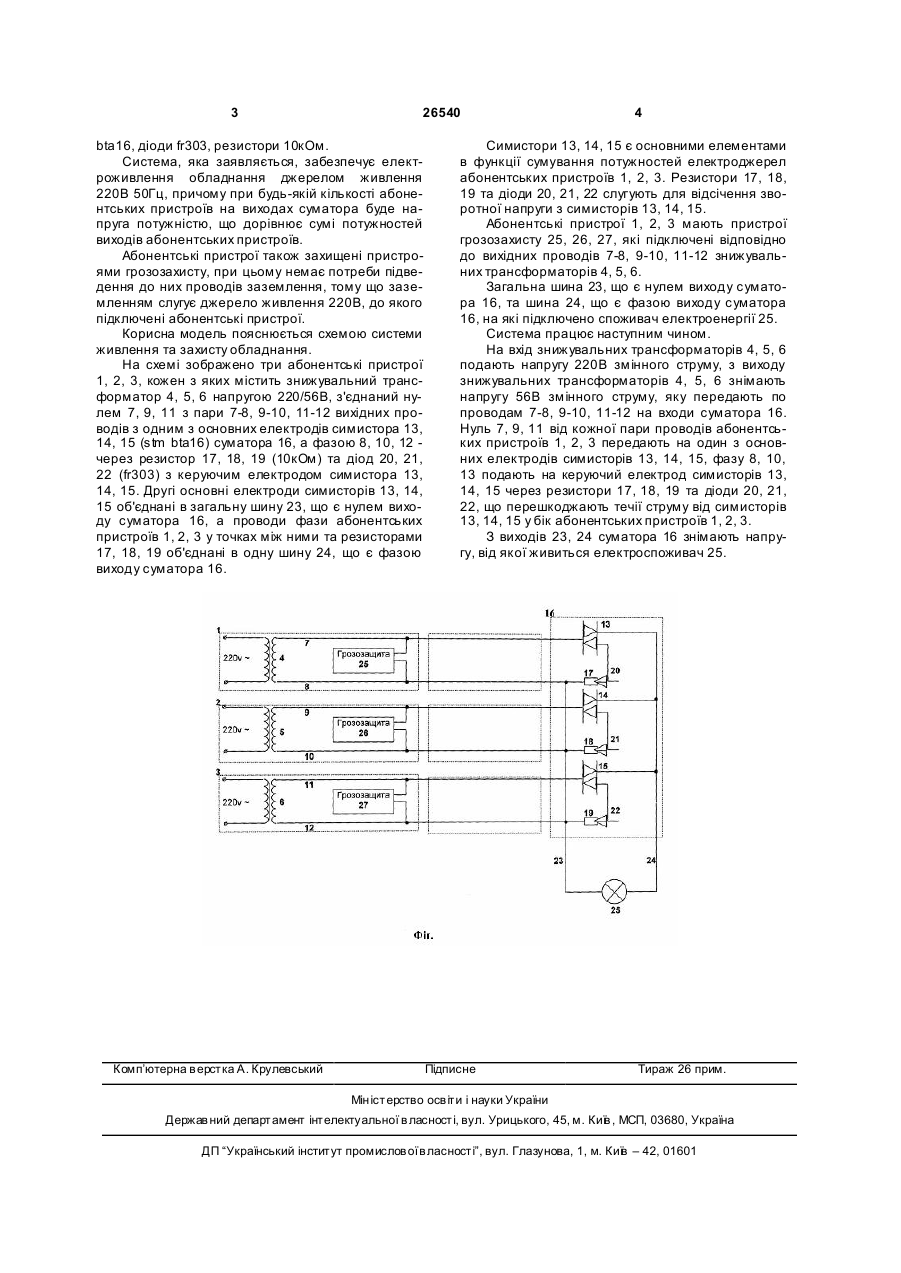

1. Система живлення та захисту обладнання, що містить абонентські пристрої, діоди та резистори, причому абонентські пристрої мають грозозахист, яка відрізняється тим, що кожен абонентський пристрій містить знижувальний трансформатор, з'єднаний нулем з пари вихідних проводів з одним з основних електродів симистора суматора, а фазою - через резистор та діод - з керуючим електродом симистора, причому другі 3 26540 bta16, діоди fr303, резистори 10кОм. Система, яка заявляється, забезпечує електроживлення обладнання джерелом живлення 220В 50Гц, причому при будь-якій кількості абонентських пристроїв на виходах суматора буде напруга потужністю, що дорівнює сумі потужностей виходів абонентських пристроїв. Абонентські пристрої також захищені пристроями грозозахисту, при цьому немає потреби підведення до них проводів заземлення, тому що заземленням слугує джерело живлення 220В, до якого підключені абонентські пристрої. Корисна модель пояснюється схемою системи живлення та захисту обладнання. На схемі зображено три абонентські пристрої 1, 2, 3, кожен з яких містить знижувальний трансформатор 4, 5, 6 напругою 220/56В, з'єднаний нулем 7, 9, 11 з пари 7-8, 9-10, 11-12 вихідних проводів з одним з основних електродів симистора 13, 14, 15 (stm bta16) суматора 16, а фазою 8, 10, 12 через резистор 17, 18, 19 (10кОм) та діод 20, 21, 22 (fr303) з керуючим електродом симистора 13, 14, 15. Другі основні електроди симисторів 13, 14, 15 об'єднані в загальну шину 23, що є нулем виходу суматора 16, а проводи фази абонентських пристроїв 1, 2, 3 у точках між ними та резисторами 17, 18, 19 об'єднані в одну шину 24, що є фазою виходу суматора 16. Комп’ютерна в ерстка А. Крулевський 4 Симистори 13, 14, 15 є основними елементами в функції сумування потужностей електроджерел абонентських пристроїв 1, 2, 3. Резистори 17, 18, 19 та діоди 20, 21, 22 слугують для відсічення зворотної напруги з симисторів 13, 14, 15. Абонентські пристрої 1, 2, 3 мають пристрої грозозахисту 25, 26, 27, які підключені відповідно до вихідних проводів 7-8, 9-10, 11-12 знижувальних трансформаторів 4, 5, 6. Загальна шина 23, що є нулем виходу суматора 16, та шина 24, що є фазою виходу суматора 16, на які підключено споживач електроенергії 25. Система працює наступним чином. На вхід знижувальних трансформаторів 4, 5, 6 подають напругу 220В змінного струму, з виходу знижувальних трансформаторів 4, 5, 6 знімають напругу 56В змінного струму, яку передають по проводам 7-8, 9-10, 11-12 на входи суматора 16. Нуль 7, 9, 11 від кожної пари проводів абонентських пристроїв 1, 2, 3 передають на один з основних електродів симисторів 13, 14, 15, фазу 8, 10, 13 подають на керуючий електрод симисторів 13, 14, 15 через резистори 17, 18, 19 та діоди 20, 21, 22, що перешкоджають течії струму від симисторів 13, 14, 15 у бік абонентських пристроїв 1, 2, 3. З виходів 23, 24 суматора 16 знімають напругу, від якої живиться електроспоживач 25. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
