Система захисту джерела електричного живлення від несанкціонованого підключення

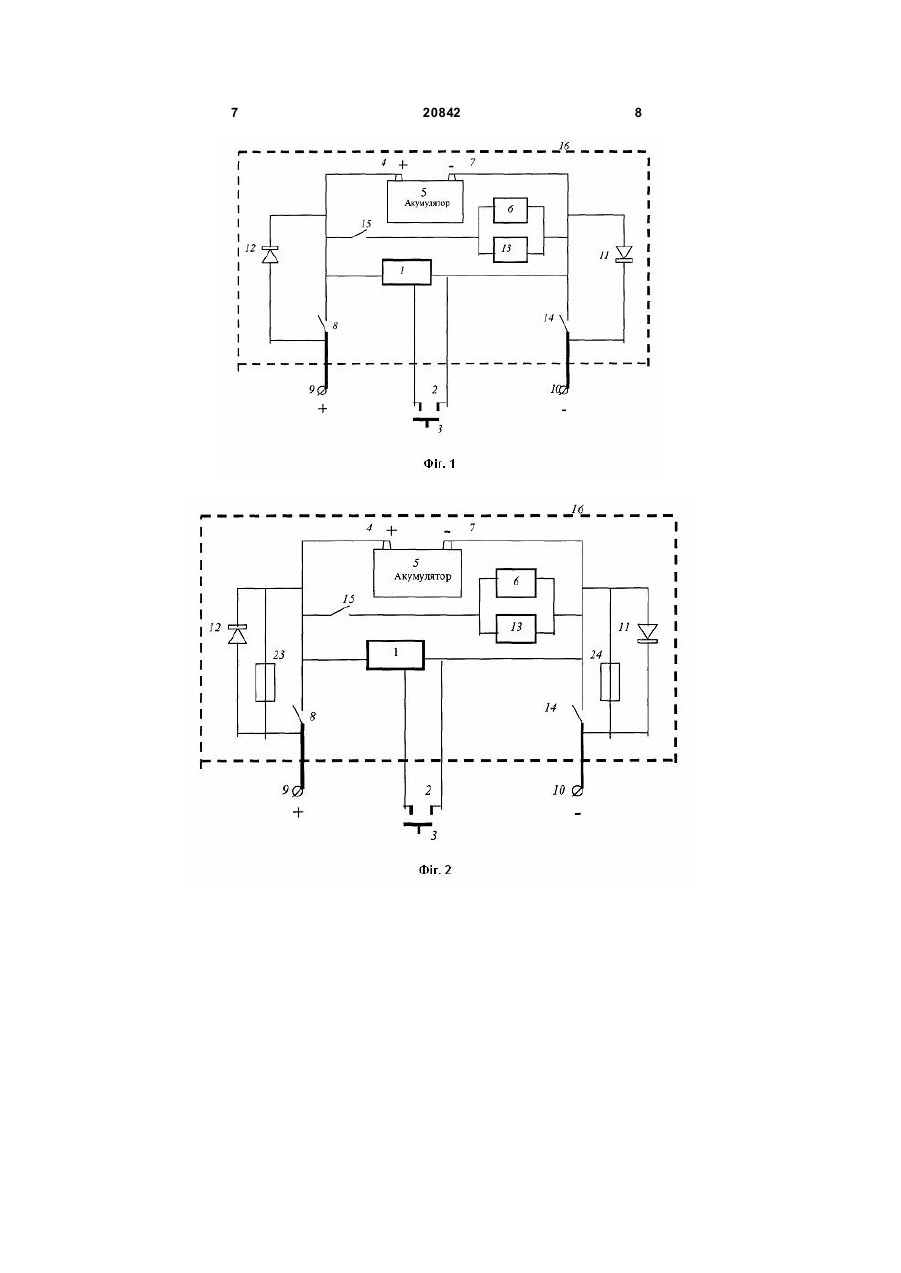

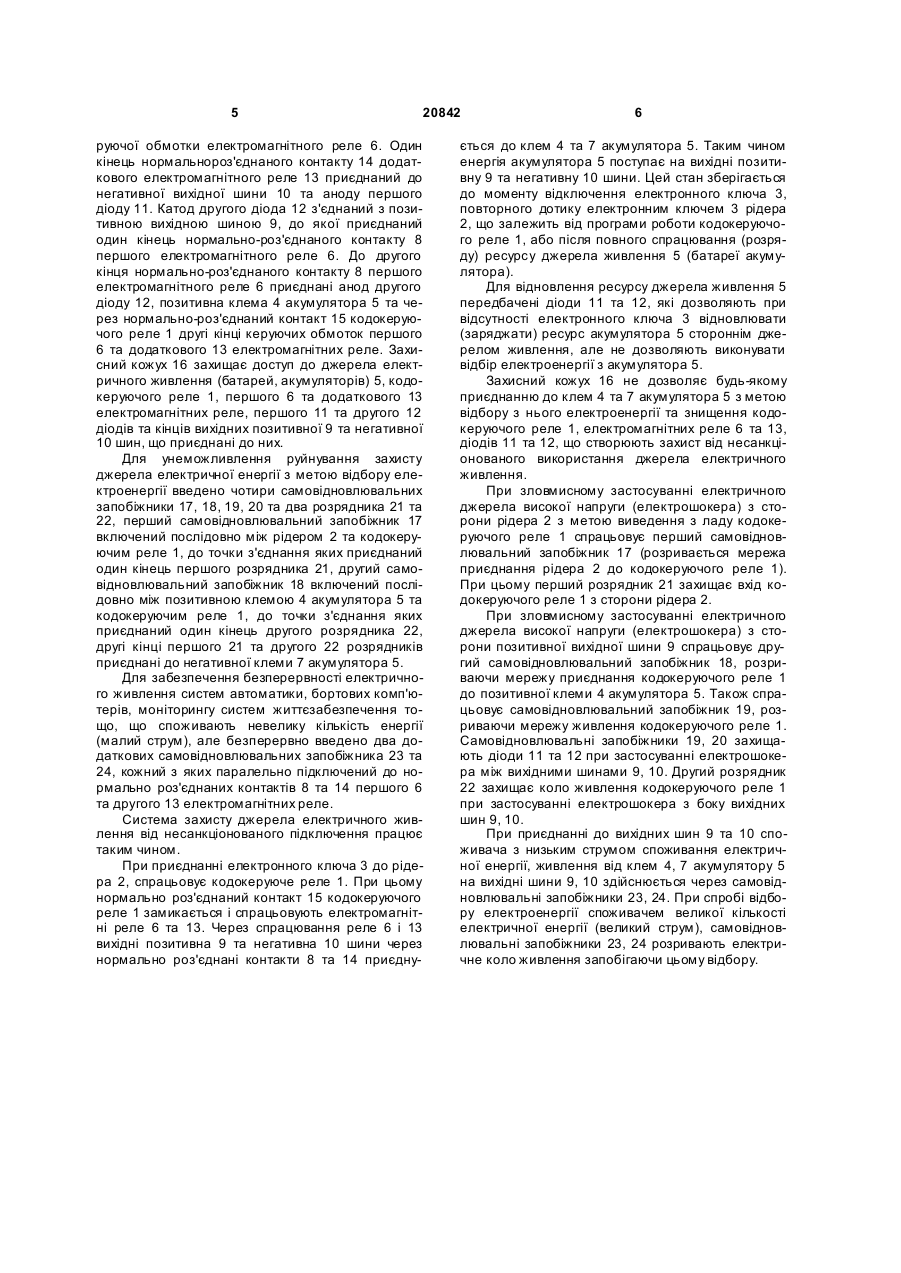

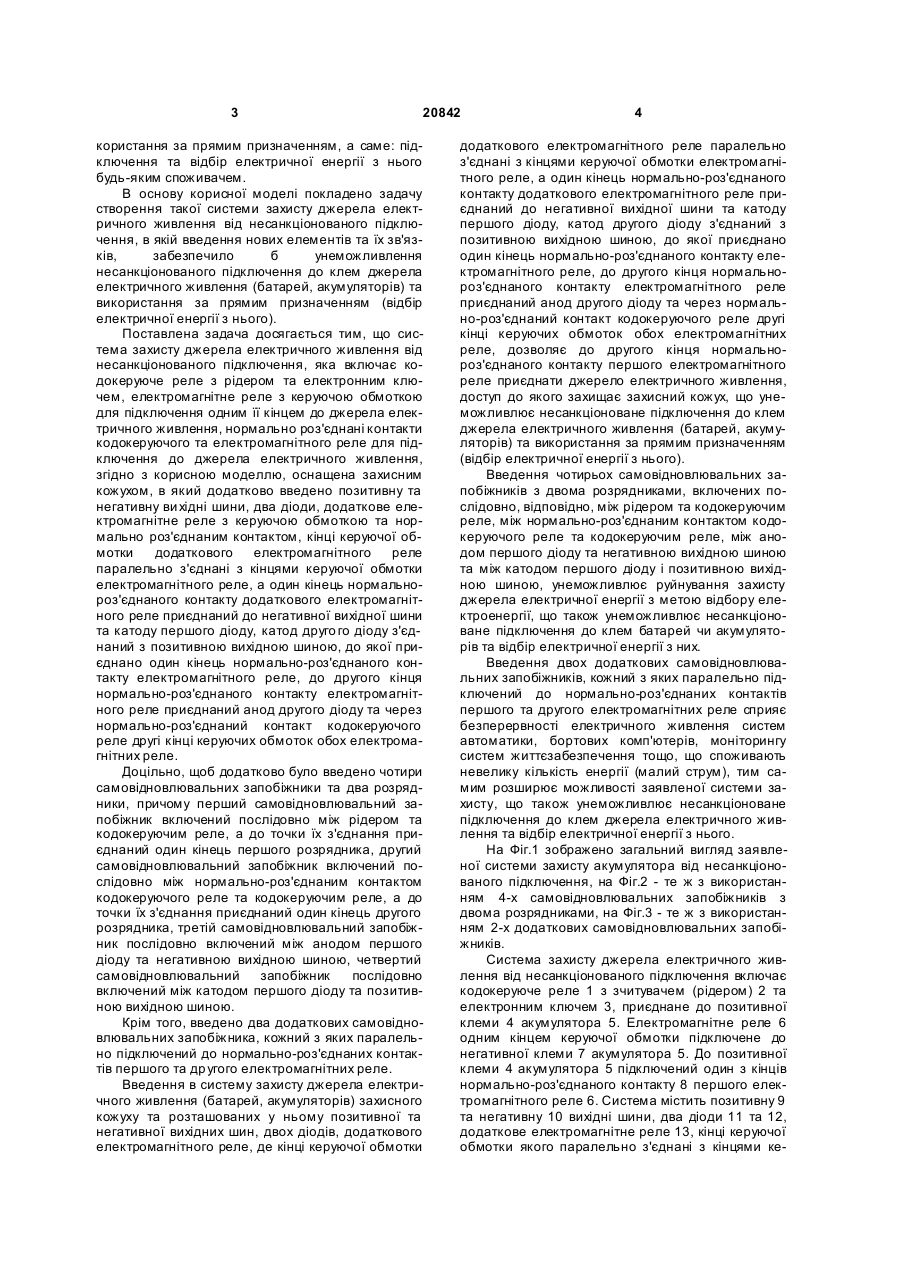

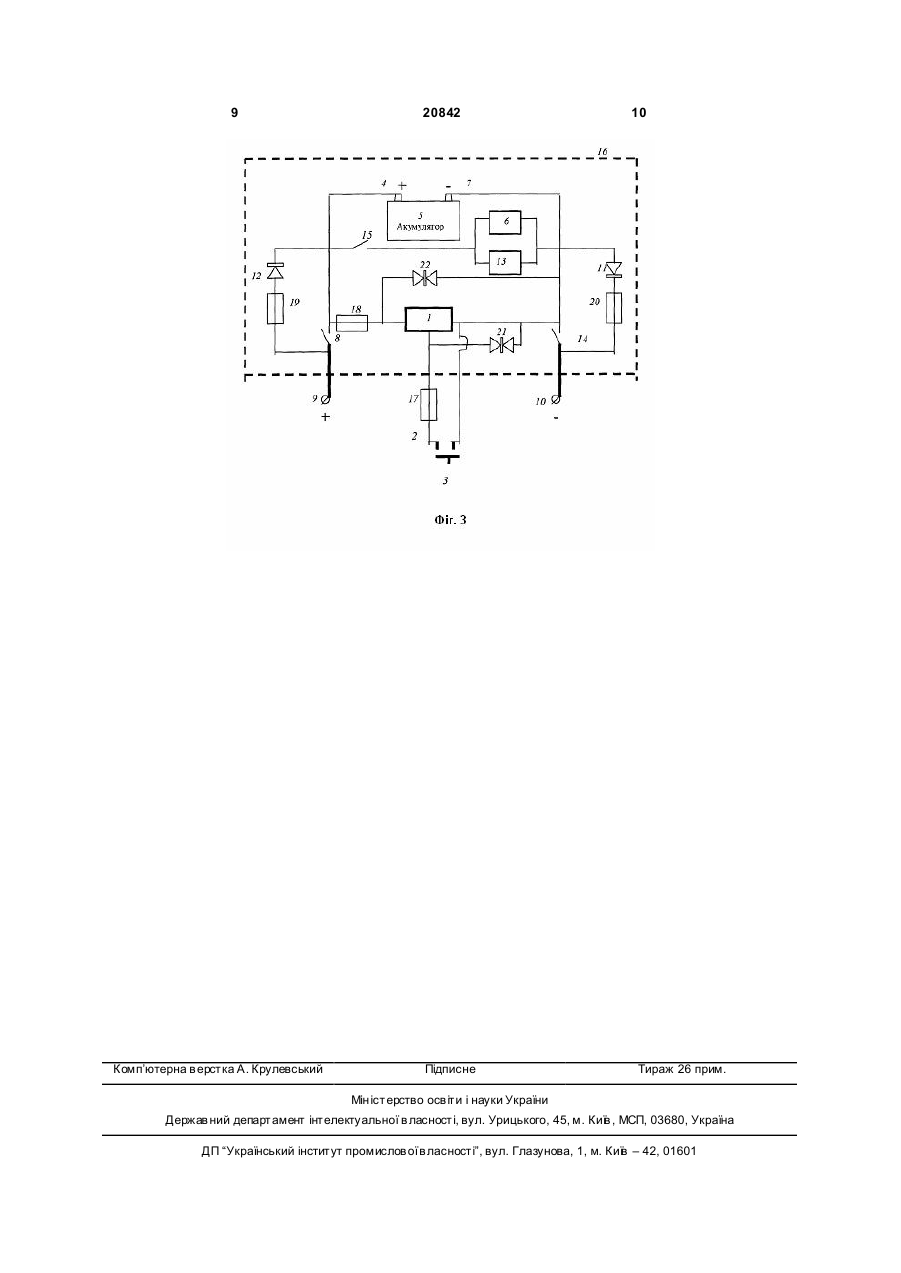

1. Система захисту джерела електричного живлення від несанкціонованого підключення, яка включає кодокеруюче реле з рідером та електронним ключем, електромагнітне реле з керуючою обмоткою для підключення одним її кінцем до джерела електричного живлення, нормально роз'єднані контакти кодокеруючого та електромагнітного реле для підключення до джерела електричного живлення, яка відрізняється тим, що оснащена захисним кожухом, в який додатково введено позитивну та негативну ви хідні шини, два діоди, додаткове електромагнітне реле з керуючою обмоткою та нормально роз'єднаним контактом, кінці керуючої обмотки додаткового електромагнітного реле паралельно з'єднані з кінцями керуючої обмотки електромагнітного реле, а один кінець нормально роз’єднаного контакту додаткового електромагнітного реле приєднаний до негативної вихідної шини та катода першого діода, катод другого діода з'єднаний з позитивною вихідною шиною, до якої приєднано один кінець норма U 2 20842 1 3 20842 користання за прямим призначенням, а саме: підключення та відбір електричної енергії з нього будь-яким споживачем. В основу корисної моделі покладено задачу створення такої системи захисту джерела електричного живлення від несанкціонованого підключення, в якій введення нових елементів та їх зв'язків, забезпечило б унеможливлення несанкціонованого підключення до клем джерела електричного живлення (батарей, акумуляторів) та використання за прямим призначенням (відбір електричної енергії з нього). Поставлена задача досягається тим, що система захисту джерела електричного живлення від несанкціонованого підключення, яка включає кодокеруюче реле з рідером та електронним ключем, електромагнітне реле з керуючою обмоткою для підключення одним її кінцем до джерела електричного живлення, нормально роз'єднані контакти кодокеруючого та електромагнітного реле для підключення до джерела електричного живлення, згідно з корисною моделлю, оснащена захисним кожухом, в який додатково введено позитивну та негативну ви хідні шини, два діоди, додаткове електромагнітне реле з керуючою обмоткою та нормально роз'єднаним контактом, кінці керуючої обмотки додаткового електромагнітного реле паралельно з'єднані з кінцями керуючої обмотки електромагнітного реле, а один кінець нормальнороз'єднаного контакту додаткового електромагнітного реле приєднаний до негативної вихідної шини та катоду першого діоду, катод друго го діоду з'єднаний з позитивною вихідною шиною, до якої приєднано один кінець нормально-роз'єднаного контакту електромагнітного реле, до другого кінця нормально-роз'єднаного контакту електромагнітного реле приєднаний анод другого діоду та через нормально-роз'єднаний контакт кодокеруючого реле другі кінці керуючих обмоток обох електромагнітних реле. Доцільно, щоб додатково було введено чотири самовідновлювальних запобіжники та два розрядники, причому перший самовідновлювальний запобіжник включений послідовно між рідером та кодокеруючим реле, а до точки їх з'єднання приєднаний один кінець першого розрядника, другий самовідновлювальний запобіжник включений послідовно між нормально-роз'єднаним контактом кодокеруючого реле та кодокеруючим реле, а до точки їх з'єднання приєднаний один кінець другого розрядника, третій самовідновлювальний запобіжник послідовно включений між анодом першого діоду та негативною вихідною шиною, четвертий самовідновлювальний запобіжник послідовно включений між катодом першого діоду та позитивною вихідною шиною. Крім того, введено два додаткових самовідновлювальних запобіжника, кожний з яких паралельно підключений до нормально-роз'єднаних контактів першого та др угого електромагнітних реле. Введення в систему захисту джерела електричного живлення (батарей, акумуляторів) захисного кожуху та розташованих у ньому позитивної та негативної вихідних шин, двох діодів, додаткового електромагнітного реле, де кінці керуючої обмотки 4 додаткового електромагнітного реле паралельно з'єднані з кінцями керуючої обмотки електромагнітного реле, а один кінець нормально-роз'єднаного контакту додаткового електромагнітного реле приєднаний до негативної вихідної шини та катоду першого діоду, катод другого діоду з'єднаний з позитивною вихідною шиною, до якої приєднано один кінець нормально-роз'єднаного контакту електромагнітного реле, до другого кінця нормальнороз'єднаного контакту електромагнітного реле приєднаний анод другого діоду та через нормально-роз'єднаний контакт кодокеруючого реле другі кінці керуючих обмоток обох електромагнітних реле, дозволяє до другого кінця нормальнороз'єднаного контакту першого електромагнітного реле приєднати джерело електричного живлення, доступ до якого захищає захисний кожух, що унеможливлює несанкціоноване підключення до клем джерела електричного живлення (батарей, акумуляторів) та використання за прямим призначенням (відбір електричної енергії з нього). Введення чотирьох самовідновлювальних запобіжників з двома розрядниками, включених послідовно, відповідно, між рідером та кодокеруючим реле, між нормально-роз'єднаним контактом кодокеруючого реле та кодокеруючим реле, між анодом першого діоду та негативною вихідною шиною та між катодом першого діоду і позитивною вихідною шиною, унеможливлює руйнування захисту джерела електричної енергії з метою відбору електроенергії, що також унеможливлює несанкціоноване підключення до клем батарей чи акумуляторів та відбір електричної енергії з них. Введення двох додаткових самовідновлювальних запобіжників, кожний з яких паралельно підключений до нормально-роз'єднаних контактів першого та другого електромагнітних реле сприяє безперервності електричного живлення систем автоматики, бортових комп'ютерів, моніторингу систем життєзабезпечення тощо, що споживають невелику кількість енергії (малий струм), тим самим розширює можливості заявленої системи захисту, що також унеможливлює несанкціоноване підключення до клем джерела електричного живлення та відбір електричної енергії з нього. На Фіг.1 зображено загальний вигляд заявленої системи захисту акумулятора від несанкціонованого підключення, на Фіг.2 - те ж з використанням 4-х самовідновлювальних запобіжників з двома розрядниками, на Фіг.3 - те ж з використанням 2-х додаткових самовідновлювальних запобіжників. Система захисту джерела електричного живлення від несанкціонованого підключення включає кодокеруюче реле 1 з зчитувачем (рідером) 2 та електронним ключем 3, приєднане до позитивної клеми 4 акумулятора 5. Електромагнітне реле 6 одним кінцем керуючої обмотки підключене до негативної клеми 7 акумулятора 5. До позитивної клеми 4 акумулятора 5 підключений один з кінців нормально-роз'єднаного контакту 8 першого електромагнітного реле 6. Система містить позитивну 9 та негативну 10 вихідні шини, два діоди 11 та 12, додаткове електромагнітне реле 13, кінці керуючої обмотки якого паралельно з'єднані з кінцями ке 5 20842 руючої обмотки електромагнітного реле 6. Один кінець нормальнороз'єднаного контакту 14 додаткового електромагнітного реле 13 приєднаний до негативної вихідної шини 10 та аноду першого діоду 11. Катод другого діода 12 з'єднаний з позитивною вихідною шиною 9, до якої приєднаний один кінець нормально-роз'єднаного контакту 8 першого електромагнітного реле 6. До другого кінця нормально-роз'єднаного контакту 8 першого електромагнітного реле 6 приєднані анод другого діоду 12, позитивна клема 4 акумулятора 5 та через нормально-роз'єднаний контакт 15 кодокеруючого реле 1 другі кінці керуючих обмоток першого 6 та додаткового 13 електромагнітних реле. Захисний кожух 16 захищає доступ до джерела електричного живлення (батарей, акумуляторів) 5, кодокеруючого реле 1, першого 6 та додаткового 13 електромагнітних реле, першого 11 та другого 12 діодів та кінців вихідних позитивної 9 та негативної 10 шин, що приєднані до них. Для унеможливлення руйнування захисту джерела електричної енергії з метою відбору електроенергії введено чотири самовідновлювальних запобіжники 17, 18, 19, 20 та два розрядника 21 та 22, перший самовідновлювальний запобіжник 17 включений послідовно між рідером 2 та кодокеруючим реле 1, до точки з'єднання яких приєднаний один кінець першого розрядника 21, другий самовідновлювальний запобіжник 18 включений послідовно між позитивною клемою 4 акумулятора 5 та кодокеруючим реле 1, до точки з'єднання яких приєднаний один кінець другого розрядника 22, другі кінці першого 21 та другого 22 розрядників приєднані до негативної клеми 7 акумулятора 5. Для забезпечення безперервності електричного живлення систем автоматики, бортових комп'ютерів, моніторингу систем життєзабезпечення тощо, що споживають невелику кількість енергії (малий струм), але безперервно введено два додаткових самовідновлювальних запобіжника 23 та 24, кожний з яких паралельно підключений до нормально роз'єднаних контактів 8 та 14 першого 6 та другого 13 електромагнітних реле. Система захисту джерела електричного живлення від несанкціонованого підключення працює таким чином. При приєднанні електронного ключа 3 до рідера 2, спрацьовує кодокеруюче реле 1. При цьому нормально роз'єднаний контакт 15 кодокеруючого реле 1 замикається і спрацьовують електромагнітні реле 6 та 13. Через спрацювання реле 6 і 13 вихідні позитивна 9 та негативна 10 шини через нормально роз'єднані контакти 8 та 14 приєдну 6 ється до клем 4 та 7 акумулятора 5. Таким чином енергія акумулятора 5 поступає на вихідні позитивну 9 та негативну 10 шини. Цей стан зберігається до моменту відключення електронного ключа 3, повторного дотику електронним ключем 3 рідера 2, що залежить від програми роботи кодокеруючого реле 1, або після повного спрацювання (розряду) ресурсу джерела живлення 5 (батареї акумулятора). Для відновлення ресурсу джерела живлення 5 передбачені діоди 11 та 12, які дозволяють при відсутності електронного ключа 3 відновлювати (заряджати) ресурс акумулятора 5 стороннім джерелом живлення, але не дозволяють виконувати відбір електроенергії з акумулятора 5. Захисний кожух 16 не дозволяє будь-якому приєднанню до клем 4 та 7 акумулятора 5 з метою відбору з нього електроенергії та знищення кодокеруючого реле 1, електромагнітних реле 6 та 13, діодів 11 та 12, що створюють захист від несанкціонованого використання джерела електричного живлення. При зловмисному застосуванні електричного джерела високої напруги (електрошокера) з сторони рідера 2 з метою виведення з ладу кодокеруючого реле 1 спрацьовує перший самовідновлювальний запобіжник 17 (розривається мережа приєднання рідера 2 до кодокеруючого реле 1). При цьому перший розрядник 21 захищає вхід кодокеруючого реле 1 з сторони рідера 2. При зловмисному застосуванні електричного джерела високої напруги (електрошокера) з сторони позитивної вихідної шини 9 спрацьовує другий самовідновлювальний запобіжник 18, розриваючи мережу приєднання кодокеруючого реле 1 до позитивної клеми 4 акумулятора 5. Також спрацьовує самовідновлювальний запобіжник 19, розриваючи мережу живлення кодокеруючого реле 1. Самовідновлювальні запобіжники 19, 20 захищають діоди 11 та 12 при застосуванні електрошокера між вихідними шинами 9, 10. Другий розрядник 22 захищає коло живлення кодокеруючого реле 1 при застосуванні електрошокера з боку вихідних шин 9, 10. При приєднанні до вихідних шин 9 та 10 споживача з низьким струмом споживання електричної енергії, живлення від клем 4, 7 акумулятору 5 на вихідні шини 9, 10 здійснюється через самовідновлювальні запобіжники 23, 24. При спробі відбору електроенергії споживачем великої кількості електричної енергії (великий струм), самовідновлювальні запобіжники 23, 24 розривають електричне коло живлення запобігаючи цьому відбору. 7 20842 8 9 Комп’ютерна в ерстка А. Крулевський 20842 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
