Номер патенту: 26542

Опубліковано: 25.09.2007

Автор: Косандяк Роман Петрович

Завантажити PDF файл.

Формула / Реферат

1. Закупорювальний пристрій, що містить кожух, зовнішню та внутрішню кришки з різьбою, контрольні пластичні прокладки або пасики, корпус виливного пристрою, пристосований для установки на горловину пляшки, засоби дозування та їх клапанні елементи, який відрізняється тим, що на осі гвинтової кришки додатково закріплюють штир, довжиною радіуса кришки, в центрі корпусу розміщують додатковий отвір, а під ним М-подібну рухому шляпку з заглибленням захвату штиря, який через отвір закупорює дозатор тиском штиря на захват М-подібної шляпки на щонайменше дві дозувальні кульки.

2. Закупорювальний пристрій за п. 1, який відрізняється тим, що контрольний пластиковий пасик ділиться на сегменти.

Текст

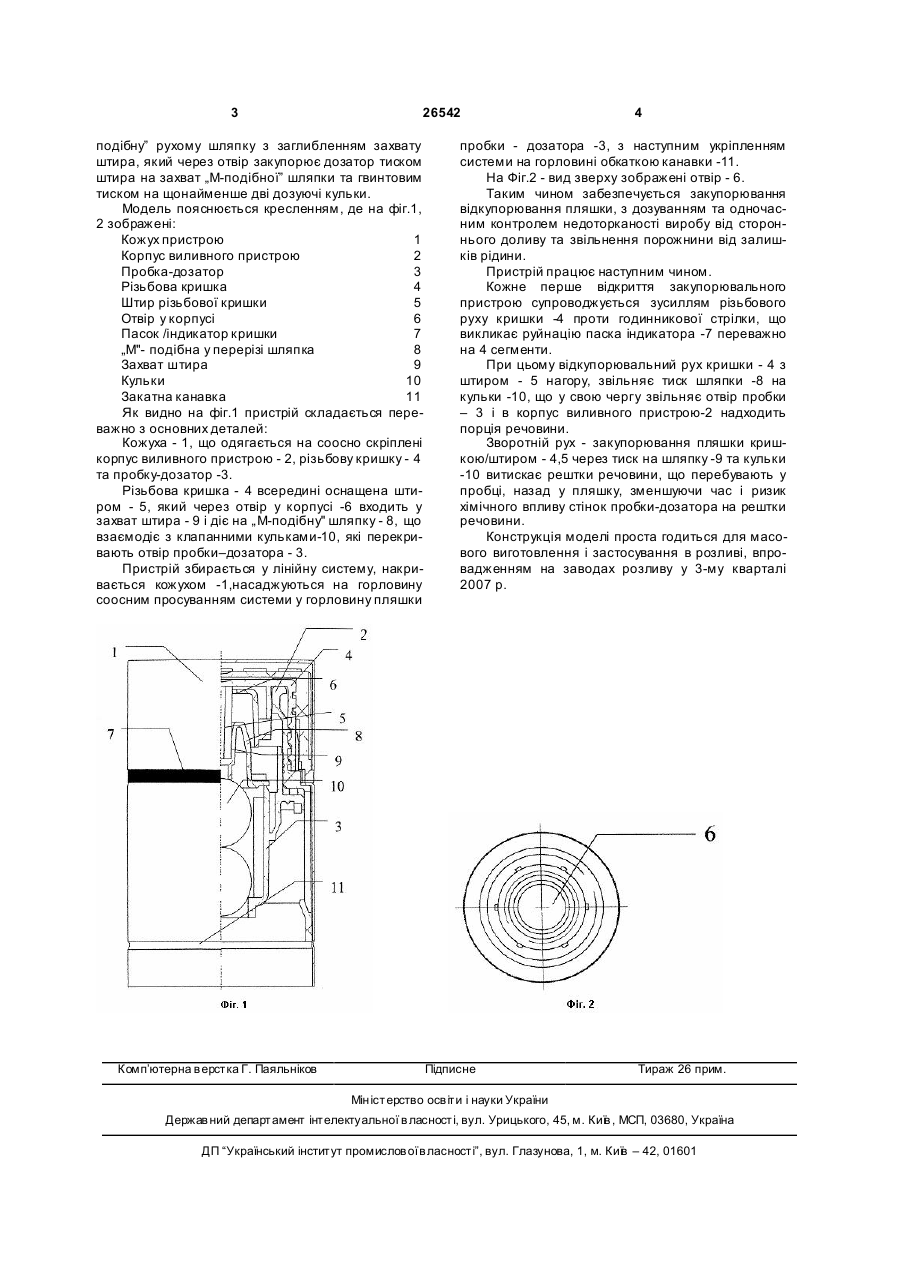

1. Закупорювальний пристрій, що містить кожух, зовнішню та внутрішню кришки з різьбою, контрольні пластичні прокладки або пасики, корпус виливного пристрою, пристосований для установки на горловину пляшки, засоби дозування та їх 3 26542 подібну” рухому шляпку з заглибленням захвату штира, який через отвір закупорює дозатор тиском штира на захват „М-подібної” шляпки та гвинтовим тиском на щонайменше дві дозуючі кульки. Модель пояснюється кресленням, де на фіг.1, 2 зображені: Кожух пристрою 1 Корпус виливного пристрою 2 Пробка-дозатор 3 Різьбова кришка 4 Штир різьбової кришки 5 Отвір у корпусі 6 Пасок /індикатор кришки 7 „М"- подібна у перерізі шляпка 8 Захват штира 9 Кульки 10 Закатна канавка 11 Як видно на фіг.1 пристрій складається переважно з основних деталей: Кожуха - 1, що одягається на соосно скріплені корпус виливного пристрою - 2, різьбову кришку - 4 та пробку-дозатор -3. Різьбова кришка - 4 всередині оснащена штиром - 5, який через отвір у корпусі -6 входить у захват штира - 9 і діє на „М-подібну" шляпку - 8, що взаємодіє з клапанними кульками-10, які перекривають отвір пробки–дозатора - 3. Пристрій збирається у лінійну систему, накривається кожухом -1,насаджуються на горловину соосним просуванням системи у горловину пляшки Комп’ютерна в ерстка Г. Паяльніков 4 пробки - дозатора -3, з наступним укріпленням системи на горловині обкаткою канавки -11. На Фіг.2 - вид зверху зображені отвір - 6. Таким чином забезпечується закупорювання відкупорювання пляшки, з дозуванням та одночасним контролем недоторканості виробу від стороннього доливу та звільнення порожнини від залишків рідини. Пристрій працює наступним чином. Кожне перше відкриття закупорювального пристрою супроводжується зусиллям різьбового руху кришки -4 проти годинникової стрілки, що викликає руйнацію паска індикатора -7 переважно на 4 сегменти. При цьому відкупорювальний рух кришки - 4 з штиром - 5 нагору, звільняє тиск шляпки -8 на кульки -10, що у свою чергу звільняє отвір пробки – 3 і в корпус виливного пристрою-2 надходить порція речовини. Зворотній рух - закупорювання пляшки кришкою/штиром - 4,5 через тиск на шляпку -9 та кульки -10 витискає рештки речовини, що перебувають у пробці, назад у пляшку, зменшуючи час і ризик хімічного впливу стінок пробки-дозатора на рештки речовини. Конструкція моделі проста годиться для масового виготовлення і застосування в розливі, впровадженням на заводах розливу у 3-му кварталі 2007 p. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Plugging device “ad 4 vip”

Автори англійською

Kosandiak Roman Petrovych

Назва патенту російською

Укупоривающее устройство "ад 4 vip"

Автори російською

Косандяк Роман Петрович

МПК / Мітки

МПК: B65D 47/00, B65D 41/00

Мітки: ад-2, закупорювальний, пристрій
