Закупорювальний пристрій для пляшки з рідиною

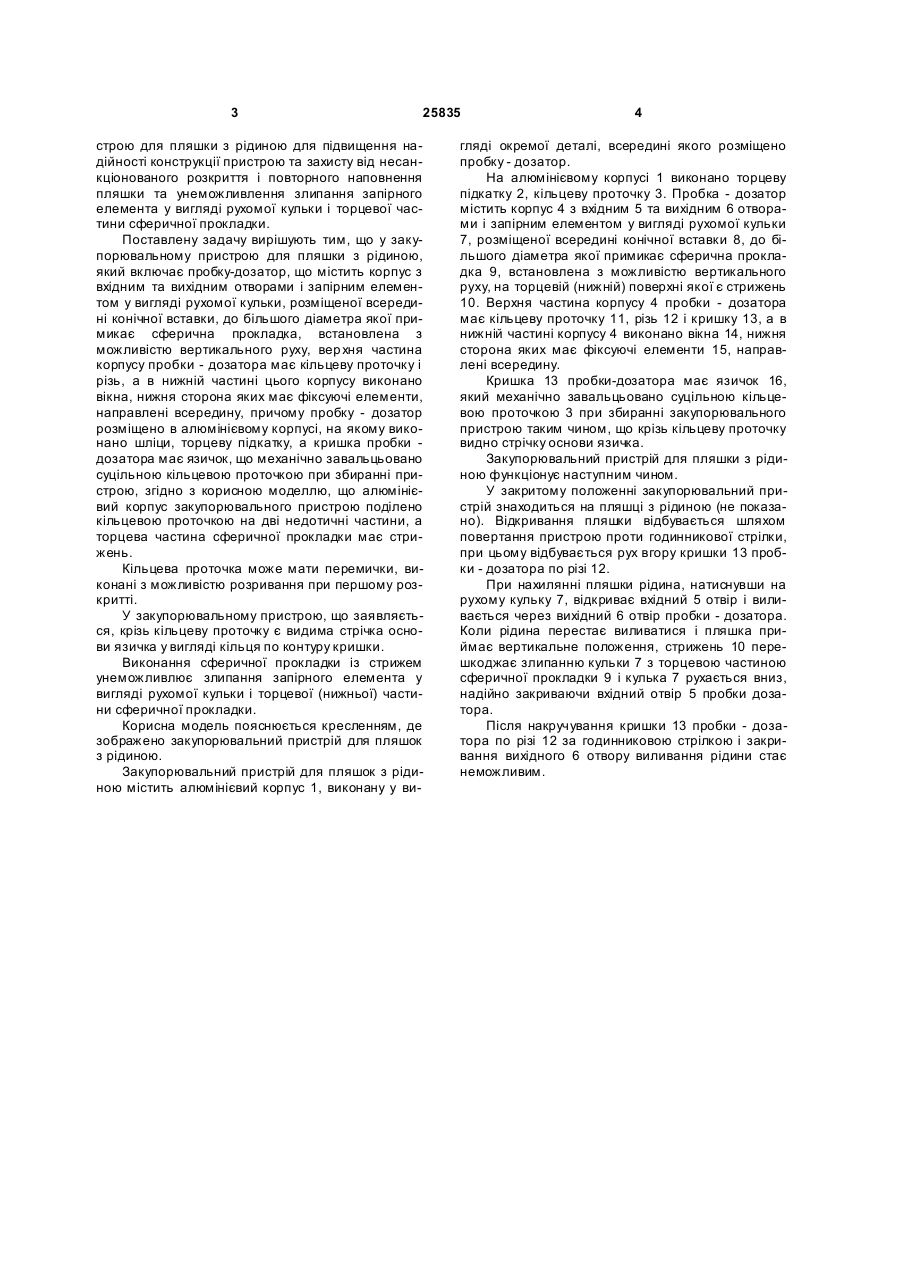

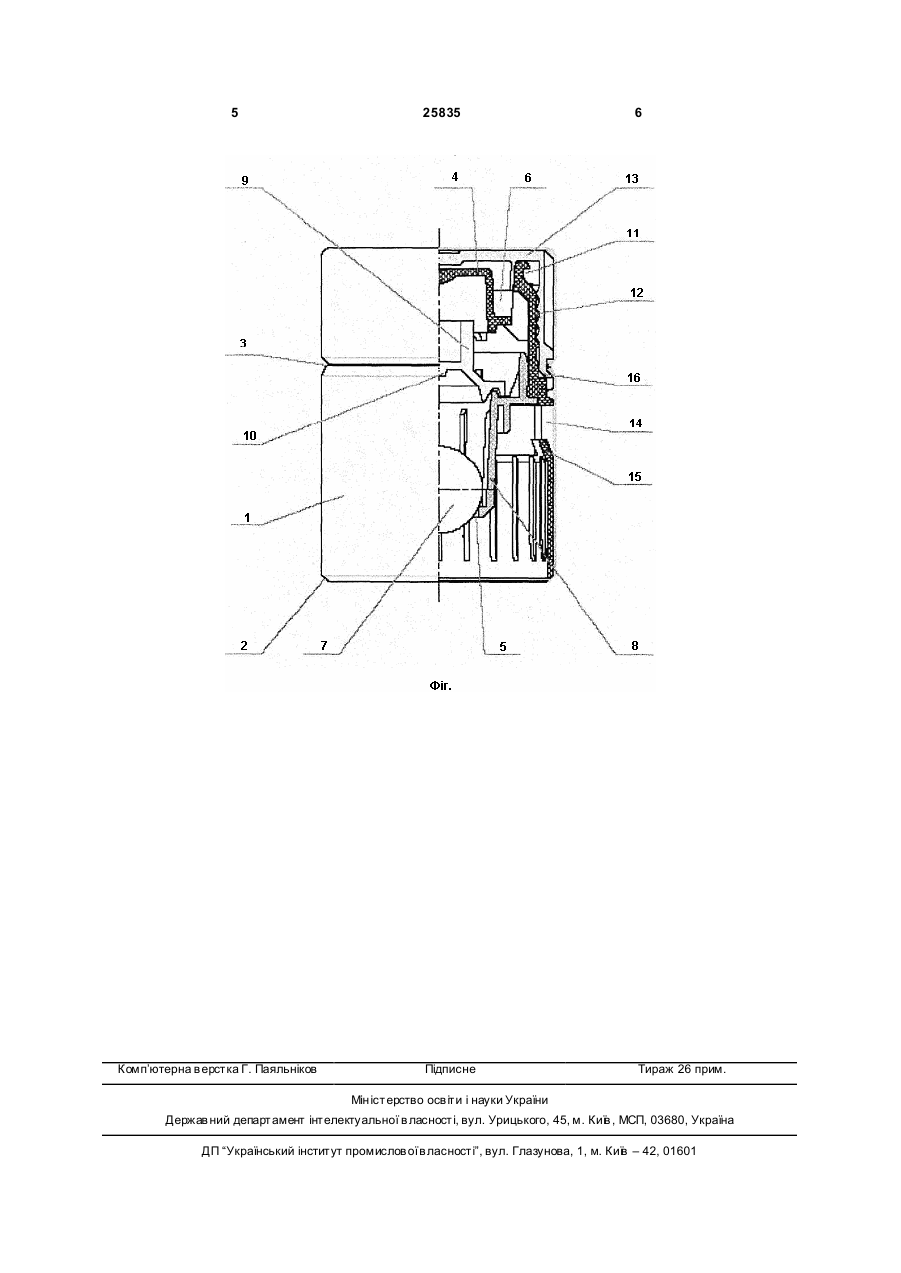

1. Закупорювальний пристрій для пляшки з рідиною, що містить пробку-дозатор, яка містить корпус з вхідним та вихідним отворами і запірним елементом у вигляді рухомої кульки, розміщеної всередині конічної вставки, до більшого діаметра якої примикає сферична прокладка, встановлена з можливістю вертикального руху, вер хня частина корпусу пробки-дозатора має кільцеву проточку і 3 25835 строю для пляшки з рідиною для підвищення надійності конструкції пристрою та захисту від несанкціонованого розкриття і повторного наповнення пляшки та унеможливлення злипання запірного елемента у вигляді рухомої кульки і торцевої частини сферичної прокладки. Поставлену задачу вирішують тим, що у закупорювальному пристрою для пляшки з рідиною, який включає пробку-дозатор, що містить корпус з вхідним та вихідним отворами і запірним елементом у вигляді рухомої кульки, розміщеної всередині конічної вставки, до більшого діаметра якої примикає сферична прокладка, встановлена з можливістю вертикального руху, вер хня частина корпусу пробки - дозатора має кільцеву проточку і різь, а в нижній частині цього корпусу виконано вікна, нижня сторона яких має фіксуючі елементи, направлені всередину, причому пробку - дозатор розміщено в алюмінієвому корпусі, на якому виконано шліци, торцеву підкатку, а кришка пробки дозатора має язичок, що механічно завальцьовано суцільною кільцевою проточкою при збиранні пристрою, згідно з корисною моделлю, що алюмінієвий корпус закупорювального пристрою поділено кільцевою проточкою на дві недотичні частини, а торцева частина сферичної прокладки має стрижень. Кільцева проточка може мати перемички, виконані з можливістю розривання при першому розкритті. У закупорювальному пристрою, що заявляється, крізь кільцеву проточку є видима стрічка основи язичка у вигляді кільця по контуру кришки. Виконання сферичної прокладки із стрижем унеможливлює злипання запірного елемента у вигляді рухомої кульки і торцевої (нижньої) частини сферичної прокладки. Корисна модель пояснюється кресленням, де зображено закупорювальний пристрій для пляшок з рідиною. Закупорювальний пристрій для пляшок з рідиною містить алюмінієвий корпус 1, виконану у ви 4 гляді окремої деталі, всередині якого розміщено пробку - дозатор. На алюмінієвому корпусі 1 виконано торцеву підкатку 2, кільцеву проточку 3. Пробка - дозатор містить корпус 4 з вхідним 5 та вихідним 6 отворами і запірним елементом у вигляді рухомої кульки 7, розміщеної всередині конічної вставки 8, до більшого діаметра якої примикає сферична прокладка 9, встановлена з можливістю вертикального руху, на торцевій (нижній) поверхні якої є стрижень 10. Верхня частина корпусу 4 пробки - дозатора має кільцеву проточку 11, різь 12 і кришку 13, а в нижній частині корпусу 4 виконано вікна 14, нижня сторона яких має фіксуючі елементи 15, направлені всередину. Кришка 13 пробки-дозатора має язичок 16, який механічно завальцьовано суцільною кільцевою проточкою 3 при збиранні закупорювального пристрою таким чином, що крізь кільцеву проточку видно стрічку основи язичка. Закупорювальний пристрій для пляшки з рідиною функціонує наступним чином. У закритому положенні закупорювальний пристрій знаходиться на пляшці з рідиною (не показано). Відкривання пляшки відбувається шляхом повертання пристрою проти годинникової стрілки, при цьому відбувається рух вгору кришки 13 пробки - дозатора по різі 12. При нахилянні пляшки рідина, натиснувши на рухому кульку 7, відкриває вхідний 5 отвір і виливається через вихідний 6 отвір пробки - дозатора. Коли рідина перестає виливатися і пляшка приймає вертикальне положення, стрижень 10 перешкоджає злипанню кульки 7 з торцевою частиною сферичної прокладки 9 і кулька 7 рухається вниз, надійно закриваючи вхідний отвір 5 пробки дозатора. Після накручування кришки 13 пробки - дозатора по різі 12 за годинниковою стрілкою і закривання вихідного 6 отвору виливання рідини стає неможливим. 5 Комп’ютерна в ерстка Г. Паяльніков 25835 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
