Підсилювач потужності класу d

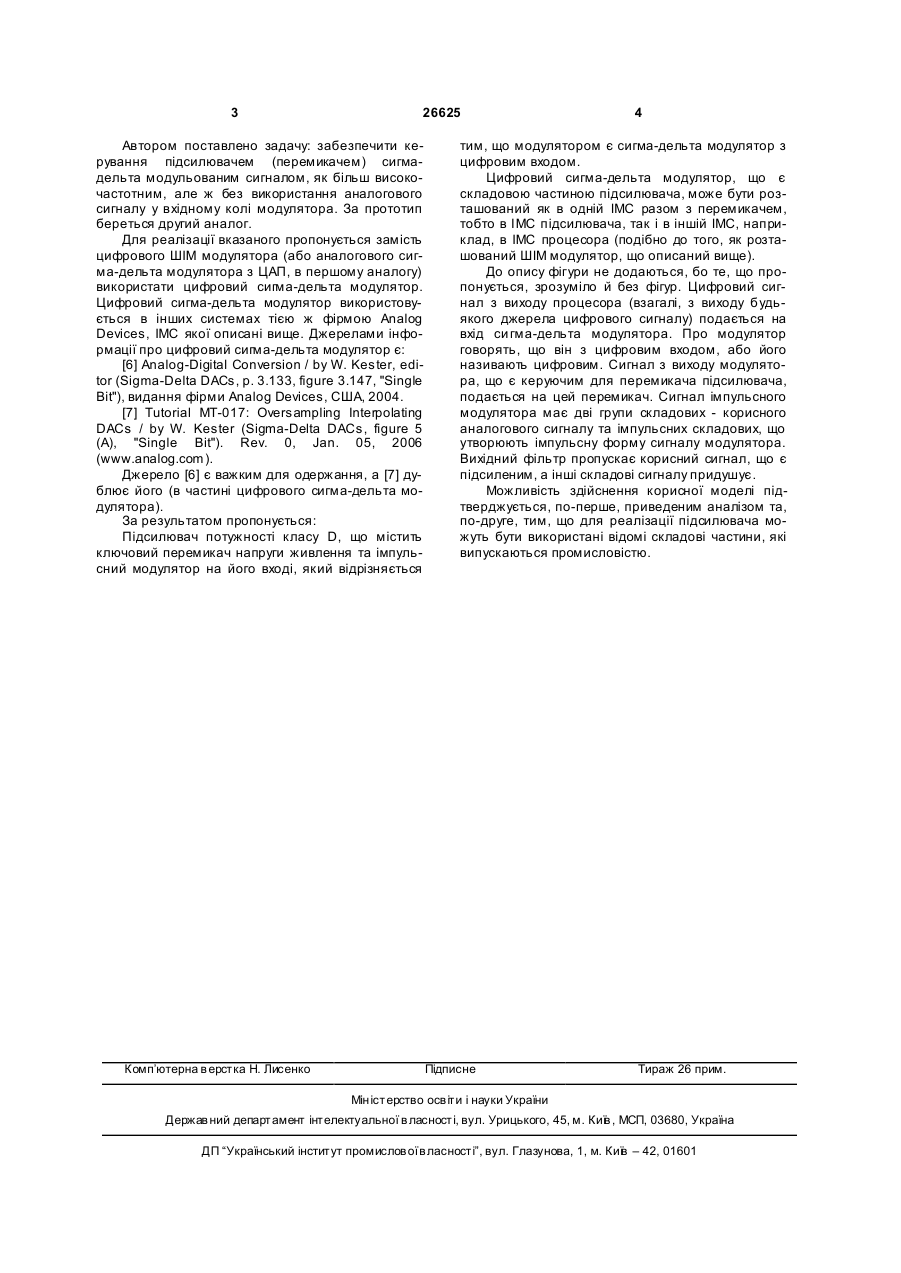

Підсилювач потужності класу D, що містить ключовий перемикач напруги живлення та імпульсний модулятор на його вході, який відрізняється тим, що модулятором є сигма-дельта модулятор з цифровим входом. (19) (21) u200706924 (22) 20.06.2007 (24) 25.09.2007 (46) 25.09.2007, Бюл. № 15, 2007 р. (72) Голуб Владислав Сергійович (73) Голуб Владислав Сергійович 3 26625 Автором поставлено задачу: забезпечити керування підсилювачем (перемикачем) сигмадельта модульованим сигналом, як більш високочастотним, але ж без використання аналогового сигналу у вхідному колі модулятора. За прототип береться другий аналог. Для реалізації вказаного пропонується замість цифрового ШІМ модулятора (або аналогового сигма-дельта модулятора з ЦАП, в першому аналогу) використати цифровий сигма-дельта модулятор. Цифровий сигма-дельта модулятор використовується в інших системах тією ж фірмою Analog Devices, ІМС якої описані вище. Джерелами інформації про цифровий сигма-дельта модулятор є: [6] Analog-Digital Conversion / by W. Kester, editor (Sigma-Delta DACs, p. 3.133, figure 3.147, "Single Bit"), видання фірми Analog Devices, США, 2004. [7] Tutorial MT-017: Oversampling Interpolating DACs / by W. Kester (Sigma-Delta DACs, figure 5 (A), "Single Bit"). Rev. 0, Jan. 05, 2006 (www.analog.com). Джерело [6] є важким для одержання, а [7] дублює його (в частині цифрового сигма-дельта модулятора). За результатом пропонується: Підсилювач потужності класу D, що містить ключовий перемикач напруги живлення та імпульсний модулятор на його вході, який відрізняється Комп’ютерна в ерстка Н. Лисенко 4 тим, що модулятором є сигма-дельта модулятор з цифровим входом. Цифровий сигма-дельта модулятор, що є складовою частиною підсилювача, може бути розташований як в одній ІМС разом з перемикачем, тобто в ІМС підсилювача, так і в іншій ІМС, наприклад, в ІМС процесора (подібно до того, як розташований ШІМ модулятор, що описаний вище). До опису фігури не додаються, бо те, що пропонується, зрозуміло й без фігур. Цифровий сигнал з виходу процесора (взагалі, з виходу будьякого джерела цифрового сигналу) подається на вхід си гма-дельта модулятора. Про модулятор говорять, що він з цифровим входом, або його називають цифровим. Сигнал з виходу модулятора, що є керуючим для перемикача підсилювача, подається на цей перемикач. Сигнал імпульсного модулятора має дві групи складових - корисного аналогового сигналу та імпульсних складових, що утворюють імпульсну форму сигналу модулятора. Вихідний фільтр пропускає корисний сигнал, що є підсиленим, а інші складові сигналу придушує. Можливість здійснення корисної моделі підтверджується, по-перше, приведеним аналізом та, по-друге, тим, що для реалізації підсилювача можуть бути використані відомі складові частини, які випускаються промисловістю. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
