Герметичний затвор посудини

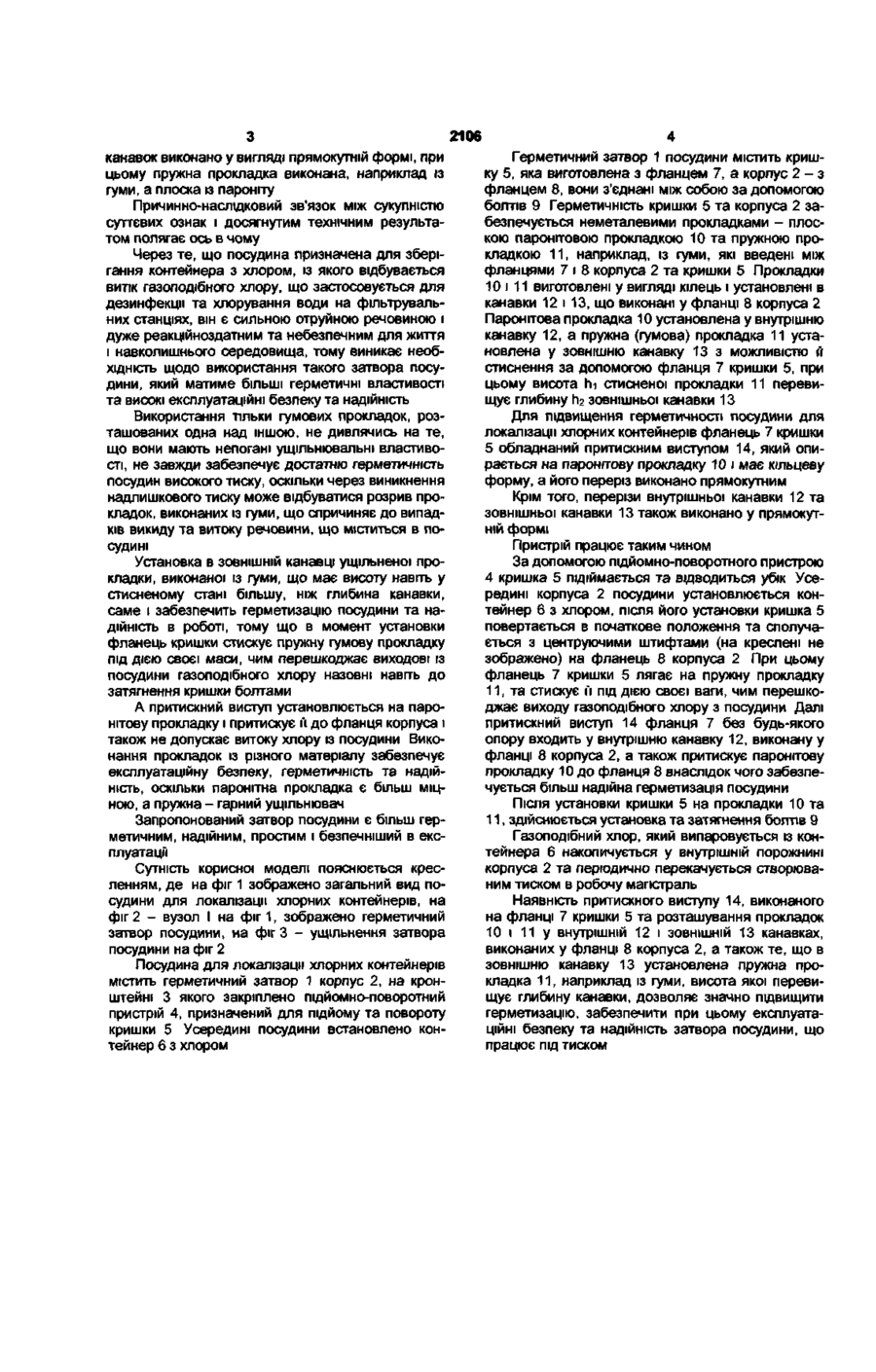

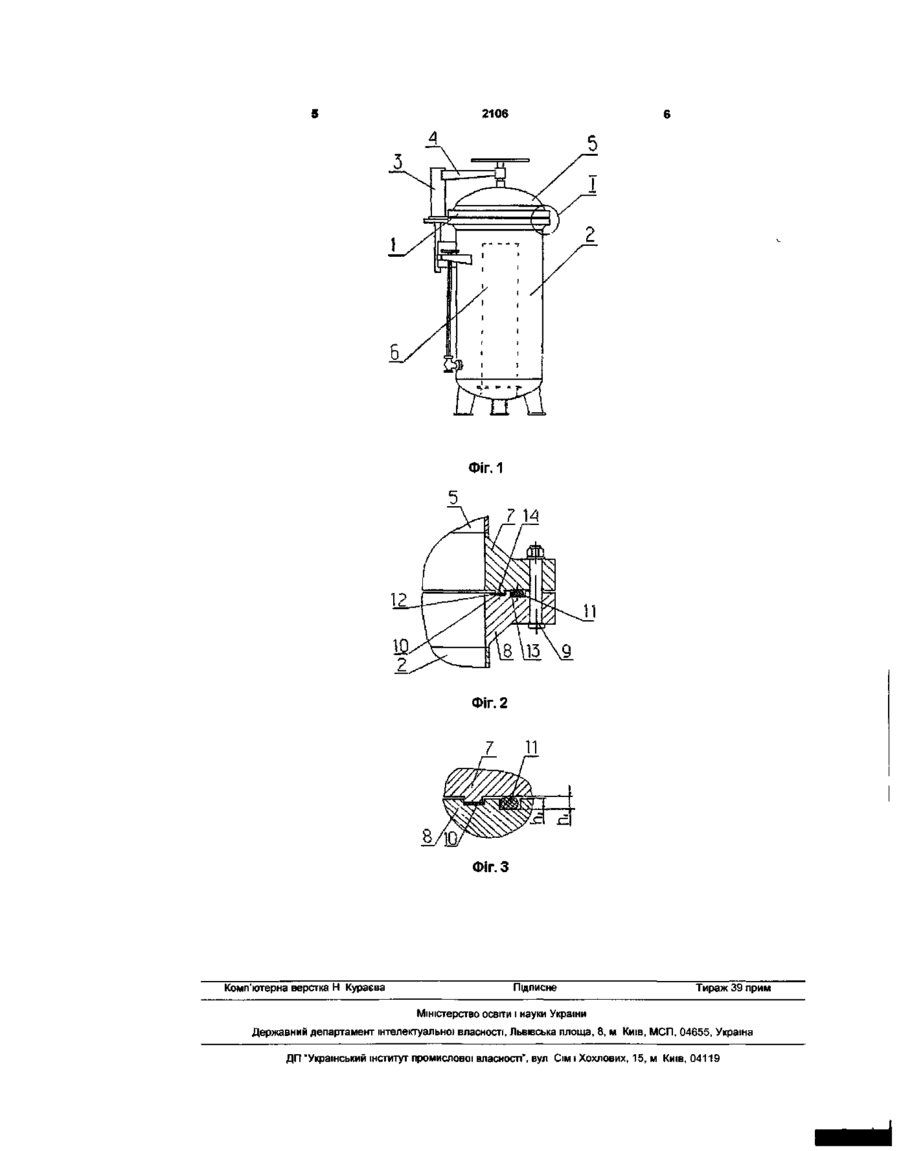

1 Герметичний затвор посудини, виконаний у вигляді кришки, фланець якої з'єднаний з фланцем корпусу за допомогою болтів, що містить неметалеві прокладки, введені між фланцями корпусу та кришки і виконані у вигляді кілець та установлені в канавки, який відрізняється тим, що фланець кришки обладнаний притискним виступом, який опирається на плоску прокладку, уста новлену у внутрішній канавці фланця корпусу, а в його зовнішню канавку, з можливістю стиснення за допомогою фланця кришки, установлена пружна прокладка, при цьому її висота hi перевищує глибину h2канавки 2 Герметичний затвор посудини за п 1, який відрізняється тим, що переріз притискного виступу виконано кільцевим 3 Герметичний затвор посудини за п 1, який відрізняється тим, що переріз притискного виступу виконано прямокутним 4 Герметичний затвор посудини за п 1, який відрізняється тим, що перерізи внутрішньої та зовнішньої канавок виконано прямокутної форми 5 Герметичний затвор посудини за п 1, який відрізняється тим, що пружна прокладка виконана, наприклад, із гуми, а плоска - із пароніту Корисна модель належить до посудин високого тиску та може бути використана в знімних затворах, як засіб для їх ущільнення, а також знайти застосування в посудинах, призначених для локалізації контейнера, в якому відбувається витік хлору на фільтрувальних станціях, де хлор застосовується для дезинфекцп та хлорування води Відомий затвор посудини для локалізації хлорних контейнерів, виконаний у вигляді кришки, фланець якої з'єднаний з фланцем посудини за допомогою болтів, що містить неметалеві прокладки, введені між фланцями посудини та кришки, при цьому прокладки розміщені одна під іншою та виконані із гуми (див креол НС 1560 00 000, КТС ЦРММ) Недоліком відомого затвора є як його недостатня герметичність, через те, що прокладки розміщені одна під іншою, а це рівнозначно установленню однієї прокладки, так і те що вони обидві виготовлені із гуми Такі прокладки, маючи гарні ущільнювальні властивості, непридатні для герметизації посудин високого тиску, у яких часто виникає надмірний тиск Внаслідок чого може відбутися розрив гумових прокладок, що спричиняє викид отруєного газоподібного хлору в атмосферу, який може нанести значні збитки навколишньому середовищу та шкоду обслуговуючому персоналу станції В основу корисної моделі поставлено завдання створити такий затвор посудини, який за рахунок удосконалення вузла ущільнення мав би вищу герметичність та забезпечував би його експлуатаційні безпеку та надійність Поставлене завдання вирішується завдяки тому, що герметичний затвор посудини, виконано у вигляді кришки, фланець якої з'єднаний з фланцем корпуса за допомогою болтів, і містить неметалеві прокладки, введені між фланцями корпуса та кришки, і виконані вони у вигляді кілець та установлені в канавки, ВІДПОВІДНО ДО корисної моделі фланець кришки обладнаний притискним виступом, який опирається на плоску прокладку, установлену у внутрішній канавці фланця корпуса, а в його зовнішню канавку, з можливістю стиснення за допомогою фланця кришки, установлена пружна прокладка, при цьому її висота ги перевищує глибину ґі2 канавки Крім того, притискний виступ має кільцевий вигляд, а його переріз - прямокутний А також перерізи внутрішньої та зовнішньої (О о CM 2106 канавок виконано у вигляді прямокутній формі, при цьому пружна прокладка виконана, наприклад із гуми, а плоска із пароніту Причинно-наслідковий зв'язок між сукупністю суттєвих ознак і досягнутим технічним результатом полягає ось в чому Через те, що посудина призначена для зберігання контейнера з хлором, із якого відбувається витік газоподібного хлору, що застосовується для дезинфекцп та хлорування води на фільтрувальних станціях, він є сильною отруйною речовиною і дуже реакційноздатним та небезпечним для життя і навколишнього середовища, тому виникає необхідність щодо використання такого затвора посудини, який матиме більші герметичні властивості та високі експлуатаційні безпеку та надійність Використання тільки гумових прокладок, розташованих одна над іншою, не дивлячись на те, що вони мають непогані ущільнювальні властивості, не завжди забезпечує достатню герметичність посудин високого тиску, оскільки через виникнення надлишкового тиску може відбуватися розрив прокладок, виконаних із гуми, що спричиняє до випадків викиду та витоку речовини, що міститься в посудині Установка в ЗОВНІШНІЙ канавці ущільненої прокладки, виконаної із гуми, що має висоту навіть у стисненому стані більшу, ніж глибина канавки, саме і забезпечить герметизацію посудини та надійність в роботі, тому що в момент установки фланець кришки стискує пружну гумову прокладку під дією своєї маси, чим перешкоджає виходові із посудини газоподібного хлору назовні навіть до затягнення кришки болтами А притискний виступ установлюється на паронітову прокладку і притискує її до фланця корпуса і також не допускає витоку хлору із посудини Виконання прокладок із різного матеріалу забезпечує експлуатаційну безпеку, герметичність та надійність, оскільки паронітна прокладка є більш міцною, а пружна - гарний ущільнювач Запропонований затвор посудини є більш герметичним, надійним, простим і безпечніший в експлуатації Сутність корисної моделі пояснюється кресленням, де на фіг 1 зображено загальний вид посудини для локалізації хлорних контейнерів, на фіг 2 - вузол І на фіг 1, зображено герметичний затвор посудини, на фіг 3 - ущільнення затвора посудини на фіг 2 Посудина для локалізації хлорних контейнерів містить герметичний затвор 1 корпус 2, на кронштейні 3 якого закріплено підйомно-поворотний пристрій 4, призначений для підйому та повороту кришки 5 Усередині посудини встановлено контейнер 6 з хлором Герметичний затвор 1 посудини містить кришку 5, яка виготовлена з фланцем 7, а корпус 2 - з фланцем 8, вони з'єднані між собою за допомогою болтів 9 Герметичність кришки 5 та корпуса 2 забезпечується неметалевими прокладками - плоскою паронітовою прокладкою 10 та пружною прокладкою 11, наприклад, із гуми, які введені між фланцями 7 і 8 корпуса 2 та кришки 5 Прокладки 10 і 11 виготовлені у вигляді кілець і установлені в канавки 12 і 13, що виконані у фланці 8 корпуса 2 Паронітова прокладка 10 установлена у внутрішню канавку 12, а пружна (гумова) прокладка 11 установлена у зовнішню канавку 13 з можливістю й стиснення за допомогою фланця 7 кришки 5, при цьому висота ги стисненої прокладки 11 перевищує глибину h2 зовнішньої канавки 13 Для підвищення герметичності посудини для локалізації хлорних контейнерів фланець 7 кришки 5 обладнаний притискним виступом 14, який опирається на парон/тову прокладку 10 \ має кільцеву форму, а його переріз виконано прямокутним Крім того, перерізи внутрішньої канавки 12 та зовнішньої канавки 13 також виконано у прямокутній формі Пристрій працює таким чином За допомогою підйомно-поворотного пристрою 4 кришка 5 підіймається та відводиться убік Усередині корпуса 2 посудини установлюється контейнер 6 з хлором, після його установки кришка 5 повертається в початкове положення та сполучається з центруючими штифтами (на креслені не зображено) на фланець 8 корпуса 2 При цьому фланець 7 кришки 5 лягає на пружну прокладку 11, та стискує її під дією своєї ваги, чим перешкоджає виходу газоподібного хлору з посудини Далі притискний виступ 14 фланця 7 без будь-якого опору входить у внутрішню канавку 12, виконану у фланці 8 корпуса 2, а також притискує паронітову прокладку 10 до фланця 8 внаслідок чого забезпечується більш надійна герметизація посудини Після установки кришки 5 на прокладки 10 та 11, здійснюється установка та затягнення болтів 9 Газоподібний хлор, який випаровується із контейнера 6 накопичується у внутрішній порожнині корпуса 2 та періодично перекачується створюваним тиском в робочу магістраль Наявність притискного виступу 14, виконаного на фланці 7 кришки 5 та розташування прокладок 10 і 11 у внутрішній 12 і ЗОВНІШНІЙ 13 канавках, виконаних у фланці 8 корпуса 2, а також те, що в зовнішню канавку 13 установлена пружна прокладка 11, наприклад із гуми, висота якої перевищує глибину канавки, дозволяє значно підвищити герметизацію, забезпечити при цьому експлуатаційні безпеку та надійність затвора посудини, що працює під тиском 2106 З Фіг. 1 7Ы Фіг. З Комп'ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім і Хохлових, 15, м Київ, 04119
