Тракт передачі цифрового сигналу

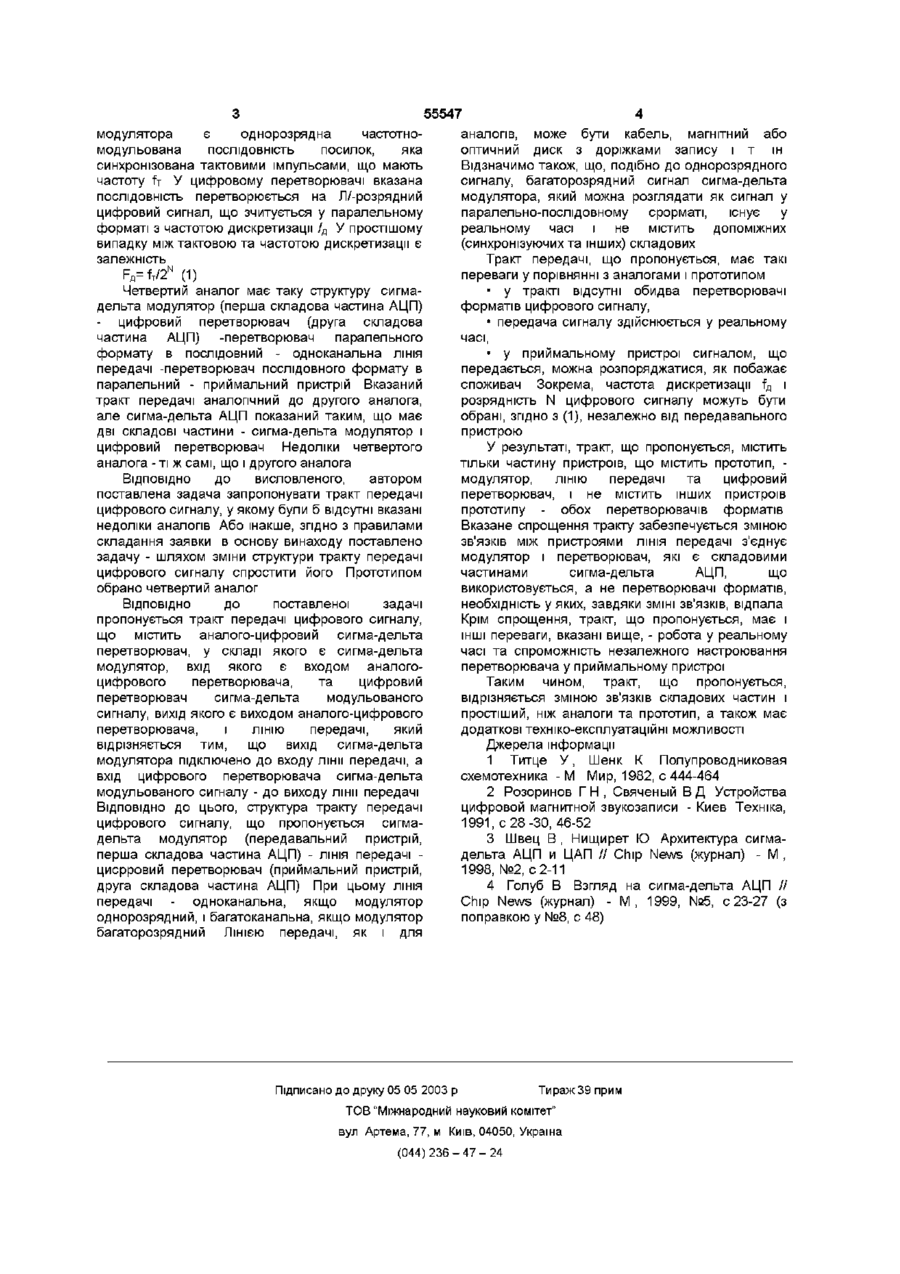

Тракт передачі цифрового сигналу, що містить сигма-дельта аналого-цифровий перетворювач, у складі якого є сигма-дельта модулятор, вхід якого є входом аналого-цифрового перетворювача, та цифровий перетворювач сигма-дельта модульованого сигналу, вихід якого є виходом аналого-цифрового перетворювача, і ЛІНІЮ передачі, який відрізняється тим, що вихід сигмадельта модулятора підключено до входу лінії передачі, а вхід цифрового перетворювача сигмадельта модульованого сигналу - до виходу лінії передачі перетворювачів форматів цифрового сигналу, • складна структура сигналу, що має у своєму складі, крім основної (інформаційної) складової, ДОПОМІЖНІ (синхронізуючі та ІНШІ) складові, • часові затримки сигналу, що обумовлені перетворюванням його форматів Третім аналогом [2] є тракт передачі, в якому, у відміну від другого аналога, на виході АЦП замість перетворювача паралельного формату у послідовний включено перетворювач паралельного формату у паралельно-послідовний, а на вході приймального пристрою - перетворювач паралельно-послідовного формату у паралельний При цьому ЛІНІЄЮ передачі є багатоканальна ЛІНІЯ, але з меншою КІЛЬКІСТЮ каналів у порівнянні із багатоканальною ЛІНІЄЮ першого аналога Третій аналог має ті ж самі недоліки, що і другий аналог, але з меншою КІЛЬКІСТЮ паралельних каналів Четвертим аналогом, як частковим випадком другого, є тракт передачі, який використовує аналого-цифровий сигма-дельта перетворювач сигма-дельта АЦП, що містить однорозрядний або багаторозрядний сигма-дельта модулятор, та цифровий перетворювач сигма-дельта модульованого сигналу [3] Швец В , Нищирет Ю Архитектура сигма-дельта АЦП и ЦАП // Chip News (журнал) - М , 1998, №2, с 2-11, [4] Голуб В Взгляд на сигма-дельта АЦП // Chip News (журнал) - М , 1999, №5, с 23-27 (з поправкою у №8, с 48) Сигналом однорозрядного сигма-дельта О ю ю ю 55547 модулятора є однорозрядна частотномодульована ПОСЛІДОВНІСТЬ посилок, яка синхронізована тактовими імпульсами, що мають частоту f j У цифровому перетворювачі вказана ПОСЛІДОВНІСТЬ перетворюється на ЛУ-розрядний цифровий сигнал, що зчитується у паралельному форматі з частотою дискретизації /д У простішому випадку між тактовою та частотою дискретизації є залежність F fl =f T /2 N (1) Четвертий аналог має таку структуру сигмадельта модулятор (перша складова частина АЦП) цифровий перетворювач (друга складова частина АЦП) -перетворювач паралельного формату в послідовний - одноканальна ЛІНІЯ передачі -перетворювач послідовного формату в паралельний - приймальний пристрій Вказаний тракт передачі аналогічний до другого аналога, але сигма-дельта АЦП показаний таким, що має дві складові частини - сигма-дельта модулятор і цифровий перетворювач Недоліки четвертого аналога - ті ж самі, що і другого аналога ВІДПОВІДНО ДО висловленого, автором поставлена задача запропонувати тракт передачі цифрового сигналу, у якому були б відсутні вказані недоліки аналогів Або інакше, згідно з правилами складання заявки в основу винаходу поставлено задачу - шляхом зміни структури тракту передачі цифрового сигналу спростити його Прототипом обрано четвертий аналог ВІДПОВІДНО ДО поставленої задачі пропонується тракт передачі цифрового сигналу, що містить аналого-цифровий сигма-дельта перетворювач, у складі якого є сигма-дельта модулятор, вхід якого є входом аналогоцифрового перетворювача, та цифровий перетворювач сигма-дельта модульованого сигналу, вихід якого є виходом аналого-цифрового перетворювача, і ЛІНІЮ передачі, який відрізняється тим, що вихід сигма-дельта модулятора підключено до входу лінії передачі, а вхід цифрового перетворювача сигма-дельта модульованого сигналу - до виходу лінії передачі ВІДПОВІДНО ДО ЦЬОГО, структура тракту передачі цифрового сигналу, що пропонується сигмадельта модулятор (передавальний пристрій, перша складова частина АЦП) - ЛІНІЯ передачі цисрровий перетворювач (приймальний пристрій, друга складова частина АЦП) При цьому ЛІНІЯ передачі - одноканальна, якщо модулятор однорозрядний, і багатоканальна, якщо модулятор багаторозрядний ЛІНІЄЮ передачі, як і для аналогів, може бути кабель, магнітний або оптичний диск з доріжками запису і т ш Відзначимо також, що, подібно до однорозрядного сигналу, багаторозрядний сигнал сигма-дельта модулятора, який можна розглядати як сигнал у паралельно-послідовному срорматі, існує у реальному часі і не містить допоміжних (синхронізуючих та інших) складових Тракт передачі, що пропонується, має такі переваги у порівнянні з аналогами і прототипом • утракті відсутні обидва перетворювачі форматів цифрового сигналу, • передача сигналу здійснюється у реальному часі, • у приймальному пристрої сигналом, що передається, можна розпоряджатися, як побажає споживач Зокрема, частота дискретизації ffl і розрядність N цифрового сигналу можуть бути обрані, згідно з (1), незалежно від передавального пристрою У результаті, тракт, що пропонується, містить тільки частину пристроїв, що містить прототип, модулятор, ЛІНІЮ передачі та цифровий перетворювач, і не містить інших пристроїв прототипу - обох перетворювачів форматів Вказане спрощення тракту забезпечується зміною зв'язків МІЖ пристроями ЛІНІЯ передачі з'єднує модулятор і перетворювач, які є складовими частинами сигма-дельта АЦП, що використовується, а не перетворювачі форматів, необхідність у яких, завдяки ЗМІНІ ЗВ'ЯЗКІВ, відпала Крім спрощення, тракт, що пропонується, має і ІНШІ переваги, вказані вище, - робота у реальному часі та спроможність незалежного настроювання перетворювача у приймальному пристрої Таким чином, тракт, що пропонується, відрізняється зміною зв'язків складових частин і простіший, ніж аналоги та прототип, а також має додаткові техніко-експлуатаційні можливості Джерела інформації 1 Титце У, Шенк К Полупроводниковая схемотехника - М Мир, 1982, с 444-464 2 Розоринов Г Н , Свяченый В Д Устройства цифровой магнитной звукозаписи - Киев Техніка, 1991, с 28-ЗО, 46-52 3 Швец В , Нищирет Ю Архитектура сигмадельта АЦП и ЦАП // Chip News (журнал) - М , 1998, №2, с 2-11 4 Голуб В Взгляд на сигма-дельта АЦП // Chip News (журнал) - М , 1999, №5, с 23-27 (з поправкою у №8, с 48) Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
