Експозиційний стереоскоп

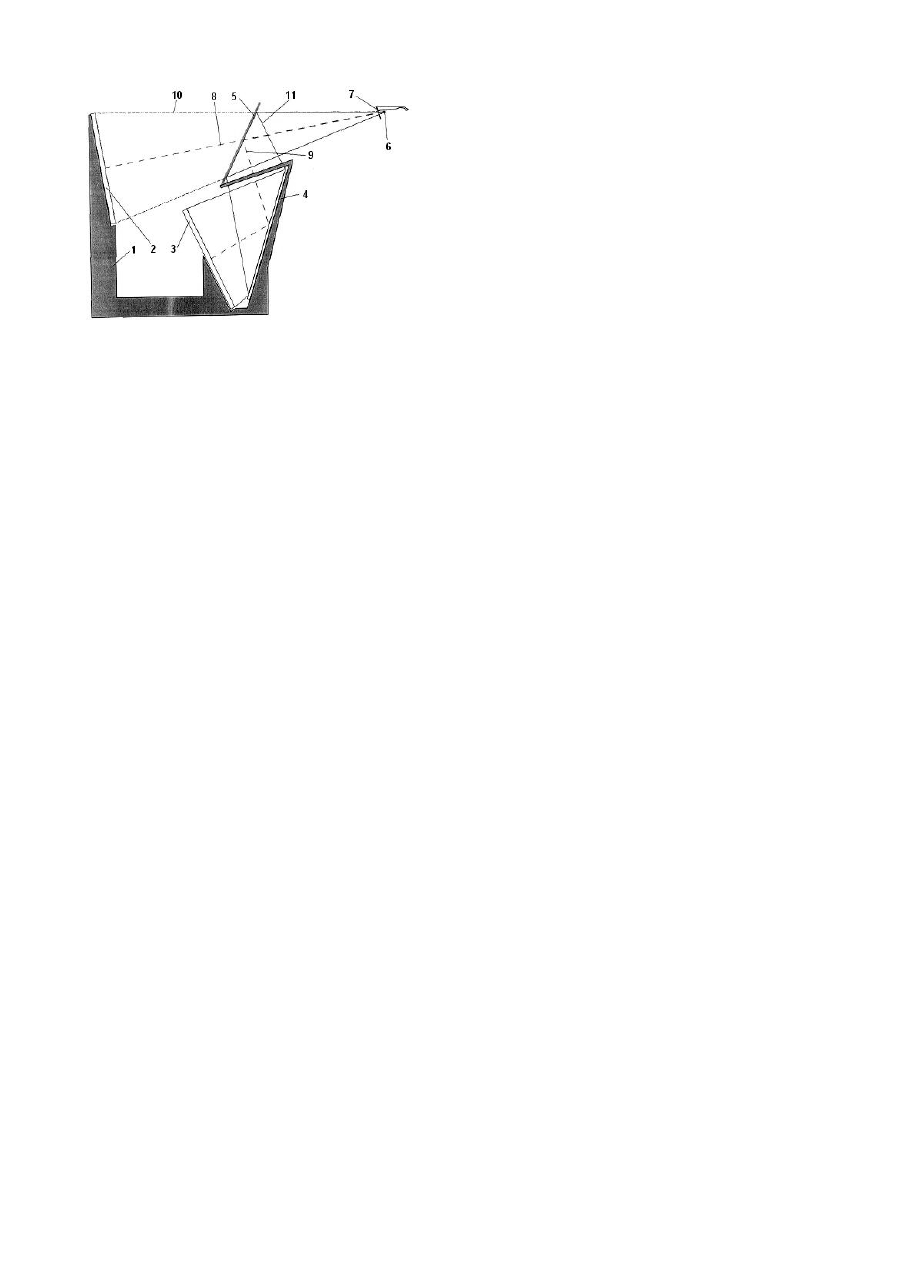

Пропонована корисна модель відноситься до конструкцій оптичних приладів, зокрема до систем, призначених для відтворення стереоскопічних ефектів. Він може бути використаний для експозиції (демонстрації) стереоскопічних зображень - фотографій, малюнків, креслень, репродукцій, творів стереоскопічного живопису одночасно групі глядачів. Найбільш близьким до пропонованої корисної моделі за технічною суттю є експозиційний стереоскоп, що містить основу з встановленою на ній оптичною системою, яка складається з двох плоских дзеркал, призначеною для створення ефекту одночасного суміщення і розділення двох зображень стереопари [див. сайт http://www.artabioptica.ro/biopticaltraining.html]. Описаний пристрій забезпечений окулярами, жорстко закріпленими на основі, якими у поточний момент часу може користуватись лише один глядач. Недолік описаної конструкції полягає у її недостатній зручності для глядача, яка полягає у можливості перегляду зображень лише одним глядачем при умові його безпосереднього контакту з стереоскопом. У основу пропонованої корисної моделі поставлено задачу створення такого експозиційного стереоскопу, який би надав групі глядачів можливість зручного перегляду стереоскопічних зображень не контактуючи із стереоскопом, шляхом створення умов для здійснення перегляду стереоскопічних зображень на відстані від стереоскопу. Поставлена задача вирішується у пропонованому експозиційному стереоскопі, який, як і відомий експозиційний стереоскоп, містить основу з встановленою на ній оптичною системою, яка складається з двох плоских дзеркал, призначеною для створення ефекту одночасного суміщення і розділення двох зображень стереопари, а, відповідно до пропозиції, оптична система доповнена поляроїдом і двома поляроїдними пластинами, відповідно для правого і лівого очей глядача, при цьому дзеркала системи встановлені з можливістю створення ефекту суміщення, а поляроїд і поляроїдні пластини - для розділення поляризованого світла від двох зображень стереопари. Поляроїд в пропонованій конструкції використовується і для поляризації світла, відбитого від лівого та правого зображень стереопари у різних (взаємоперпендикулярних) площинах поляризації, і як напівпрозоре дзеркало. У пропонованому експозиційному стереоскопі для розрізнення зображень стереопари для лівого і правого ока використовується ефект поляризації світла відбитого від лівого та правого зображень у різних площинах поляризації. Це надає можливість перегляду стереоскопічних зображень одночасно групі глядачів через поляроїдні пластинки (окуляри), у яких осі поляризації лівого і правого поляроїдного скла взаємоперпендикулярні і співпадають із площинами поляризації світла, відбитого відповідно від лівого та правого зображень стереопари. На схематичному кресленні наведений вид збоку на пропонований експозиційний стереоскоп. На основі 1 закріплені підставки для правого 2 і лівого 3 зображень стереопари, дзеркало 4 і поляроїдне скло 5. У точці б знаходяться очі одного з глядачів, який переглядає стереоскопічне зображення через поляроїдні пластинки (окуляри) 7. Лініями 8 та 9 позначені промені зору, перпендикулярні площинам підставок 2 і 3 для зображень, для правого та лівого ока глядача відповідно. Пунктирною лінією 10 позначено поле зору для правого ока глядача, а безперервною лінією 11 поле зору для лівого ока глядача. Пропонований пристрій працює так. Зображення стереопари встановлюються на підставки 2 та 3. На підставку 2 встановлюється праве зображення, а на підставку 3 - ліве. Глядач розглядає стереоскопічне зображення крізь поляроїдні окуляри 7. Праве зображення 2 глядач бачить крізь напівпрозоре дзеркало 5, а ліве зображення 3 віддзеркаленим від дзеркала 4 та напівпрозорого дзеркала 5. Підставки 2 та 3 розташовані таким чином, що промені зору для правого ока 8 і для лівого ока 9 мають рівну довжину. Тому глядач бачить ліве зображення З у тому ж самому місті й того ж розміру, що й праве зображення 2. Розрізнення зображень для правого та лівого ока виконується за рахунок поляризації світла поляроїдом 5, вісь поляризації котрого розташована горизонтально. Світло, відбите від правого зображення 2 при проходженні крізь поляроїд 5 поляризується у горизонтальній площині поляризації. Світло, відбите від лівого зображення 3 спочатку віддзеркалюється від дзеркала 4, а потім при віддзеркаленні від скла 5 поляризується у вертикальній площині поляризації. Таким чином світло, відбите від правого та лівого зображень виявляється поляризованим у різних, взаємоперпендикулярних площинах поляризації. У поляроїдних пластинках (окулярах) 7 для правого скла вісь поляризації встановлена горизонтально, а для лівого скла вертикально. Розглядаючи стереоскопічне зображення крізь такі пластинки (окуляри) 7 глядач кожним оком бачить тільки те зображення, для якого площина поляризації відбитого світла співпадає з віссю поляризації скла в окулярах. Тобто, кожне око глядача бачить тільки одне своє зображення, праве око - праве зображення, а ліве око - ліве зображення. Завдяки цьому виникає ілюзія об'ємності зображення. Глядач при перегляді стереоскопічного зображення має можливість вільно пересуватися у всіх напрямках на деяку відстань від точки "найкращого бачення" 6. При цьому сприйняття зображення не погіршується. Ця область "задовільного бачення" складає приблизно 20-30см у висоту, близько 50см у ширину, та 100см у глибину. Такі розміри області "задовільного бачення" дозволяють переглядати стереоскопічне зображення кільком глядачам одночасно.
