Пістолет-розпилювач вогнегасильної речовини

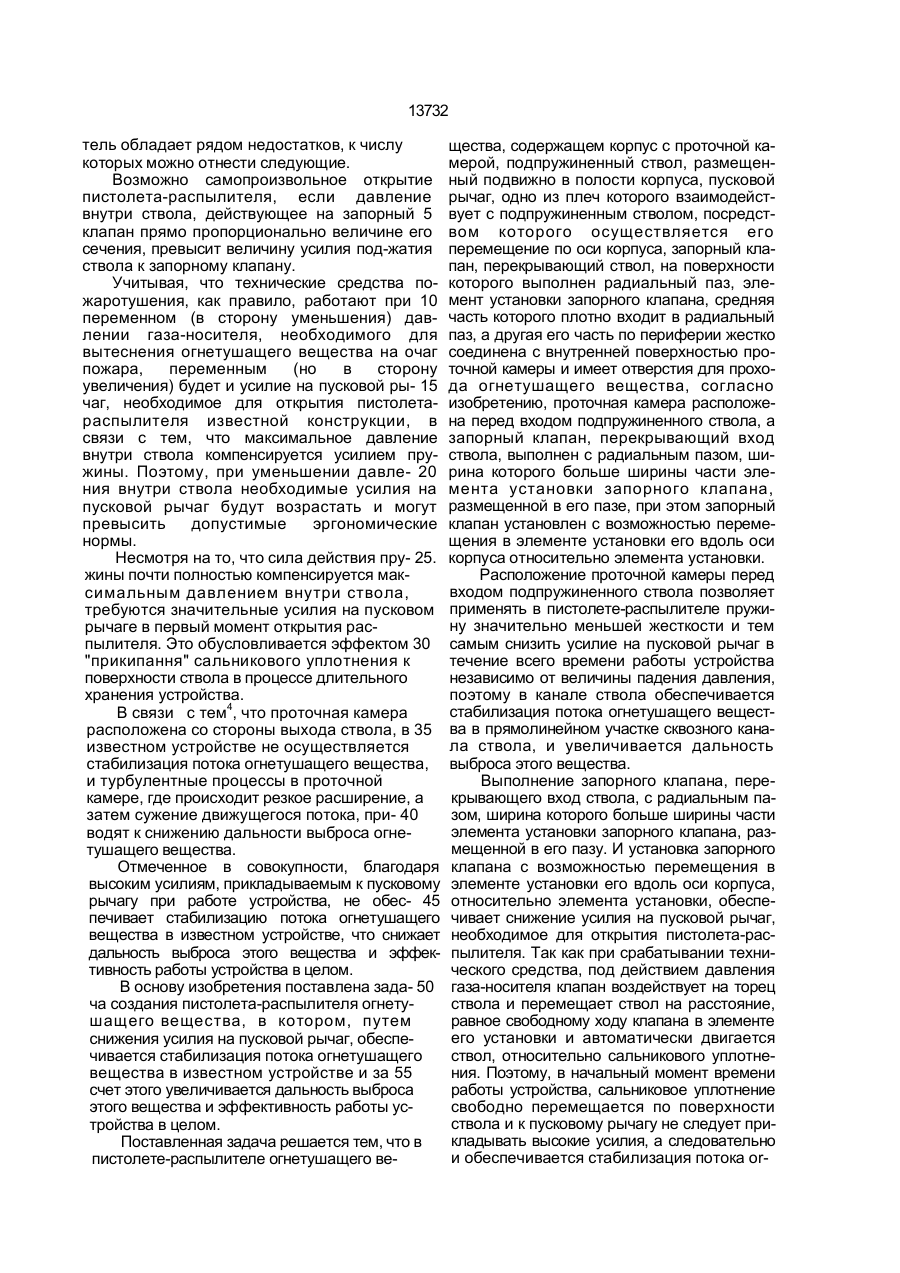

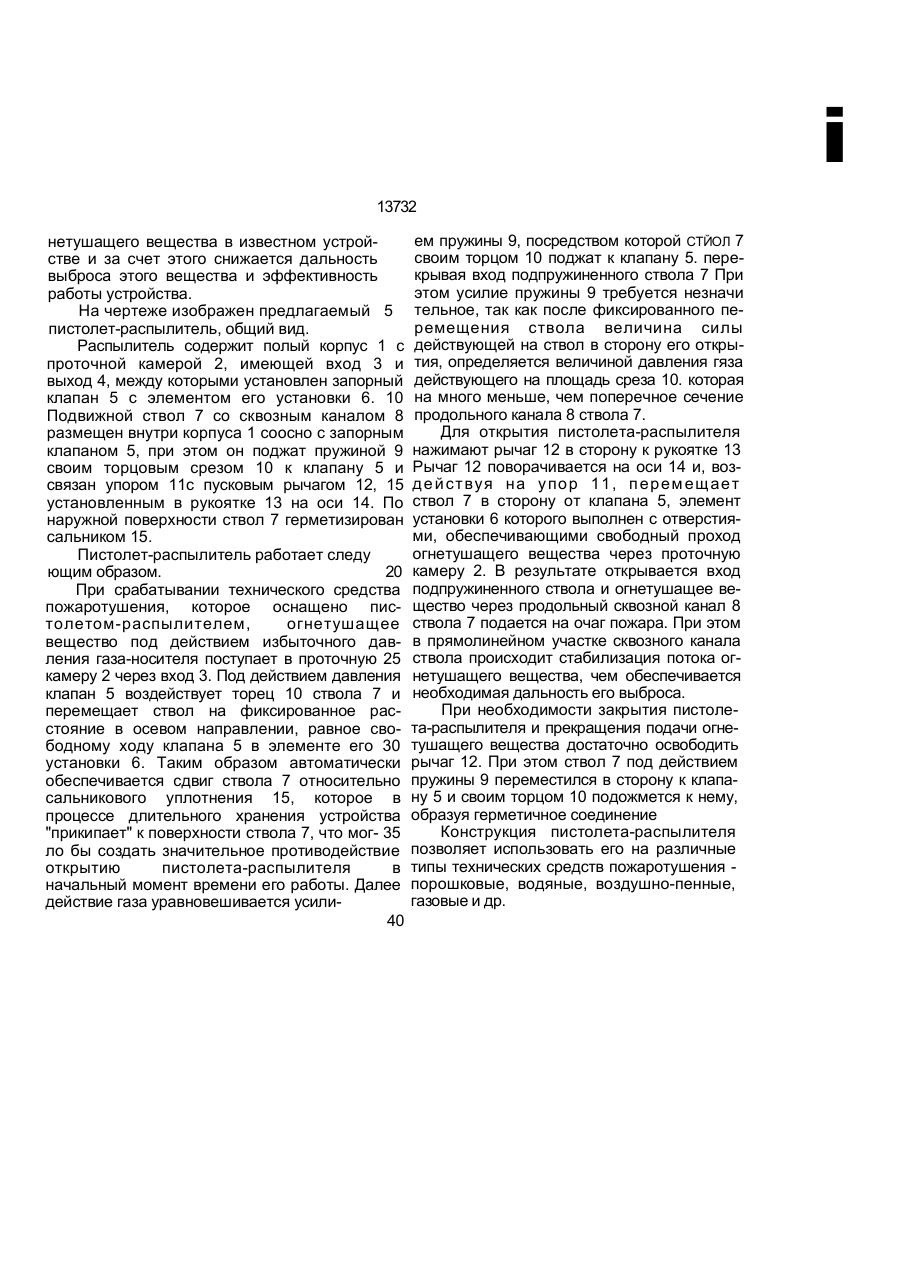

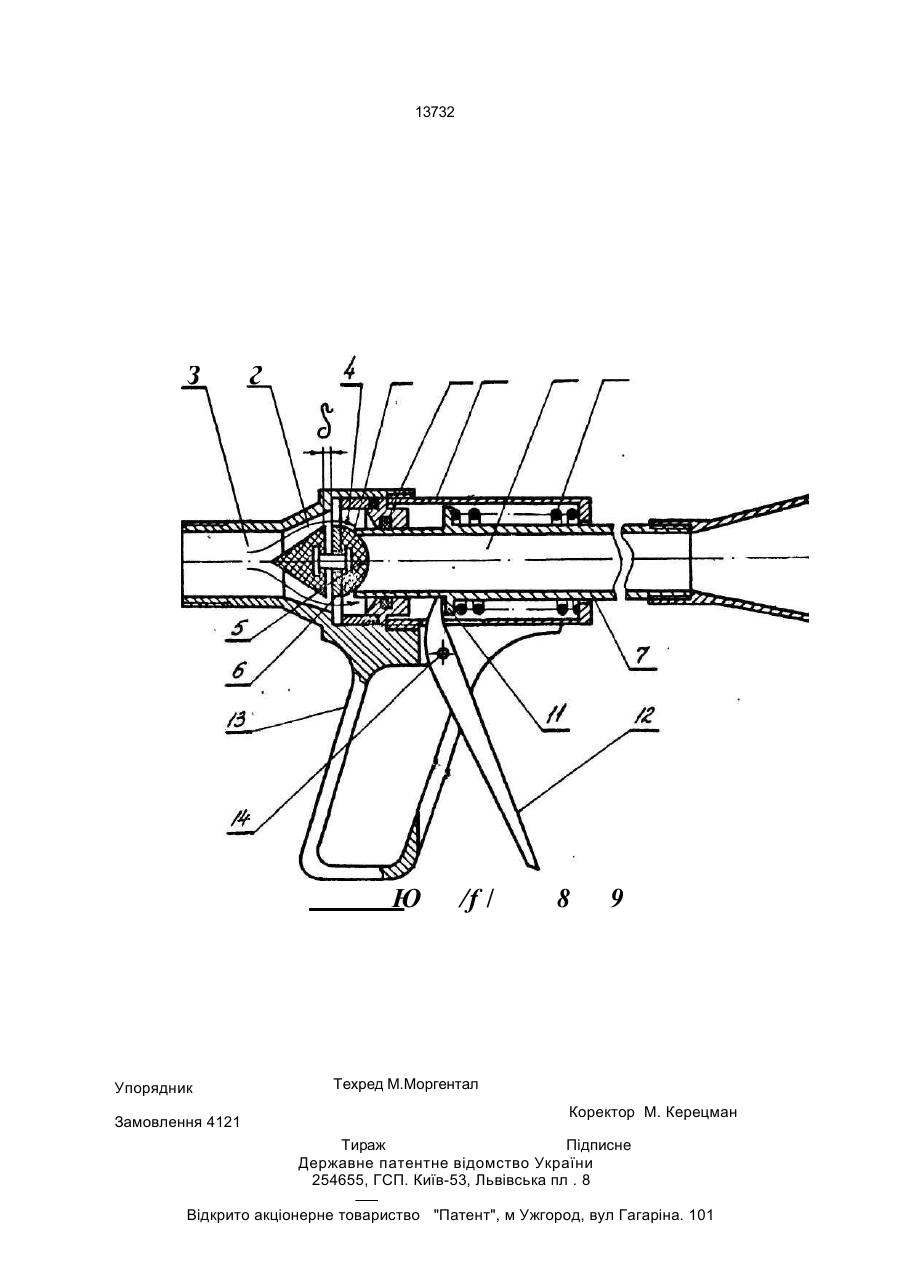

Пистолет - распылитель огнетушащего вещества, содержащий корпус с приточной камерой, подпружиненный ствол, разме щенный подвижно в полости корпуса, пуско вой рычаг, одно из плеч которого взаимодействует с подпружиненным ство лом, посредством которого осуществляется его перемещение по оси корпуса, запорный клапан, перекрывающий ствол, на поверхности которого выполнен радиальный паз, элемент установки запорного клапана, средняя часть которого плотно входит в радиальный паз, а другая его часть, по периферии, жестко соединена с внутренней поверхностью проточной камеры и имеет отверстия для прохода огнетушащего вещества, о т л и ч а ю щ и й с я тем, что проточная камера расположена перед входом подпружиненного ствола, запорный клапан, перекрывающий вход ствола, выполнен с радиальным пазом, ширина которого больше ширины части элемента установки запорного клапана, размещенной в его пазе, при этом запорный клапан установлен с возможностью перемещения в элементе установки его вдоль оси корпуса относительно элемента установки. Изобретение относится к технике пожаротушения, в частности к техническим средствам подачи огнетушащего вещества к очагу пожара, и может быть использовано при разработке огнетушителей и установок для тушения пожаров, оснащаемых ручными стволами с регулируемой вручную подачей огнетушащего вещества. Известны конструкции пистопетов-распылителей, обеспечивающих регулируемую вручную подачу огнетушащего вещества. Недостатком известных распылителей является их низкая эффективность работы, вследствие плохих гидравлических характеристик проточной камеры. Известен пистолет-распыпигель огнетушащего вещества [1], содержащий корпус с проточной камерой, подпружиненный ствол, размещенный подвижно'в полости корпуса, пусковой рычаг, одно из плеч которого взаимодействует с подпружиненным стволом, посредством которого осуществляется его перемещение по оси корпуса, запорный клапан, перекрывающий ствол, на поверхности которого выпопнен радиальный паз, элемент установки запорного клапана, средняя часть которого плотно входит в радиальный паз, а другая его часть по периферии, жестко соединена с внутренней поверхностью проточной камеры и имеет отверстия для прохода огнетушащего вещества, Устройство-протогип обладает высокой надежностью действия технологично в изготовлении и сборке. Вместе с тем распыли (21)4681887/SU (22) 24.04.89 (24) 25.04.97 (46) 25.04.97. Бюл. № 2 (56) Авторское свидетельство СССР № 971363, кл. А 62 С 31/16, 1982 (прототип). С > со ю о 13732 тель обладает рядом недостатков, к числу которых можно отнести следующие. Возможно самопроизвольное открытие пистолета-распылителя, если давление внутри ствола, действующее на запорный 5 клапан прямо пропорционально величине его сечения, превысит величину усилия под-жатия ствола к запорному клапану. Учитывая, что технические средства пожаротушения, как правило, работают при 10 переменном (в сторону уменьшения) давлении газа-носителя, необходимого для вытеснения огнетушащего вещества на очаг пожара, переменным (но в сторону увеличения) будет и усилие на пусковой ры- 15 чаг, необходимое для открытия пистолетараспылителя известной конструкции, в связи с тем, что максимальное давление внутри ствола компенсируется усилием пружины. Поэтому, при уменьшении давле- 20 ния внутри ствола необходимые усилия на пусковой рычаг будут возрастать и могут превысить допустимые эргономические нормы. Несмотря на то, что сила действия пру- 25. жины почти полностью компенсируется максимальным давлением внутри ствола, требуются значительные усилия на пусковом рычаге в первый момент открытия распылителя. Это обусловливается эффектом 30 "прикипання" сальникового уплотнения к поверхности ствола в процессе длительного хранения устройства. В связи с тем4, что проточная камера расположена со стороны выхода ствола, в 35 известном устройстве не осуществляется стабилизация потока огнетушащего вещества, и турбулентные процессы в проточной камере, где происходит резкое расширение, а затем сужение движущегося потока, при- 40 водят к снижению дальности выброса огнетушащего вещества. Отмеченное в совокупности, благодаря высоким усилиям, прикладываемым к пусковому рычагу при работе устройства, не обес- 45 печивает стабилизацию потока огнетушащего вещества в известном устройстве, что снижает дальность выброса этого вещества и эффективность работы устройства в целом. В основу изобретения поставлена зада- 50 ча создания пистолета-распылителя огнетушащего вещества, в котором, путем снижения усилия на пусковой рычаг, обеспечивается стабилизация потока огнетушащего вещества в известном устройстве и за 55 счет этого увеличивается дальность выброса этого вещества и эффективность работы устройства в целом. Поставленная задача решается тем, что в пистолете-распылителе огнетушащего ве щества, содержащем корпус с проточной камерой, подпружиненный ствол, размещенный подвижно в полости корпуса, пусковой рычаг, одно из плеч которого взаимодействует с подпружиненным стволом, посредством которого осуществляется его перемещение по оси корпуса, запорный клапан, перекрывающий ствол, на поверхности которого выполнен радиальный паз, элемент установки запорного клапана, средняя часть которого плотно входит в радиальный паз, а другая его часть по периферии жестко соединена с внутренней поверхностью проточной камеры и имеет отверстия для прохода огнетушащего вещества, согласно изобретению, проточная камера расположена перед входом подпружиненного ствола, а запорный клапан, перекрывающий вход ствола, выполнен с радиальным пазом, ширина которого больше ширины части элемента установки запорного клапана, размещенной в его пазе, при этом запорный клапан установлен с возможностью перемещения в элементе установки его вдоль оси корпуса относительно элемента установки. Расположение проточной камеры перед входом подпружиненного ствола позволяет применять в пистолете-распылителе пружину значительно меньшей жесткости и тем самым снизить усилие на пусковой рычаг в течение всего времени работы устройства независимо от величины падения давления, поэтому в канале ствола обеспечивается стабилизация потока огнетушащего вещества в прямолинейном участке сквозного канала ствола, и увеличивается дальность выброса этого вещества. Выполнение запорного клапана, перекрывающего вход ствола, с радиальным пазом, ширина которого больше ширины части элемента установки запорного клапана, размещенной в его пазу. И установка запорного клапана с возможностью перемещения в элементе установки его вдоль оси корпуса, относительно элемента установки, обеспечивает снижение усилия на пусковой рычаг, необходимое для открытия пистолета-распылителя. Так как при срабатывании технического средства, под действием давления газа-носителя клапан воздействует на торец ствола и перемещает ствол на расстояние, равное свободному ходу клапана в элементе его установки и автоматически двигается ствол, относительно сальникового уплотнения. Поэтому, в начальный момент времени работы устройства, сальниковое уплотнение свободно перемещается по поверхности ствола и к пусковому рычагу не следует прикладывать высокие усилия, а следовательно и обеспечивается стабилизация потока or і 13732 нетушащего вещества в известном устройстве и за счет этого снижается дальность выброса этого вещества и эффективность работы устройства. На чертеже изображен предлагаемый 5 пистолет-распылитель, общий вид. Распылитель содержит полый корпус 1 с проточной камерой 2, имеющей вход 3 и выход 4, между которыми установлен запорный клапан 5 с элементом его установки 6. 10 Подвижной ствол 7 со сквозным каналом 8 размещен внутри корпуса 1 соосно с запорным клапаном 5, при этом он поджат пружиной 9 своим торцовым срезом 10 к клапану 5 и связан упором 11с пусковым рычагом 12, 15 установленным в рукоятке 13 на оси 14. По наружной поверхности ствол 7 герметизирован сальником 15. Пистолет-распылитель работает следу ющим образом. 20 При срабатывании технического средства пожаротушения, которое оснащено пистолетом-распылителем, огнетушащее вещество под действием избыточного давления газа-носителя поступает в проточную 25 камеру 2 через вход 3. Под действием давления клапан 5 воздействует торец 10 ствола 7 и перемещает ствол на фиксированное расстояние в осевом направлении, равное свободному ходу клапана 5 в элементе его 30 установки 6. Таким образом автоматически обеспечивается сдвиг ствола 7 относительно сальникового уплотнения 15, которое в процессе длительного хранения устройства "прикипает" к поверхности ствола 7, что мог- 35 ло бы создать значительное противодействие открытию пистолета-распылителя в начальный момент времени его работы. Далее действие газа уравновешивается усили40 ем пружины 9, посредством которой СТЙОЛ 7 своим торцом 10 поджат к клапану 5. перекрывая вход подпружиненного ствола 7 При этом усилие пружины 9 требуется незначи тельное, так как после фиксированного перемещения ствола величина силы действующей на ствол в сторону его открытия, определяется величиной давления гяза действующего на площадь среза 10. которая на много меньше, чем поперечное сечение продольного канала 8 ствола 7. Для открытия пистолета-распылителя нажимают рычаг 12 в сторону к рукоятке 13 Рычаг 12 поворачивается на оси 14 и, воздействуя на упор 11, перемещает ствол 7 в сторону от клапана 5, элемент установки 6 которого выполнен с отверстиями, обеспечивающими свободный проход огнетушащего вещества через проточную камеру 2. В результате открывается вход подпружиненного ствола и огнетушащее вещество через продольный сквозной канал 8 ствола 7 подается на очаг пожара. При этом в прямолинейном участке сквозного канала ствола происходит стабилизация потока огнетушащего вещества, чем обеспечивается необходимая дальность его выброса. При необходимости закрытия пистолета-распылителя и прекращения подачи огнетушащего вещества достаточно освободить рычаг 12. При этом ствол 7 под действием пружины 9 переместился в сторону к клапану 5 и своим торцом 10 подожмется к нему, образуя герметичное соединение Конструкция пистолета-распылителя позволяет использовать его на различные типы технических средств пожаротушения порошковые, водяные, воздушно-пенные, газовые и др. 13732 з г Ю Упорядник Замовлення 4121 /f / 8 9 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України 254655, ГСП. Київ-53, Львівська пл . 8 Відкрито акціонерне товариство "Патент", м Ужгород, вул Гагаріна. 101
