Пристрій для виробляння електроенергії самозабезпечуючою силою обертів

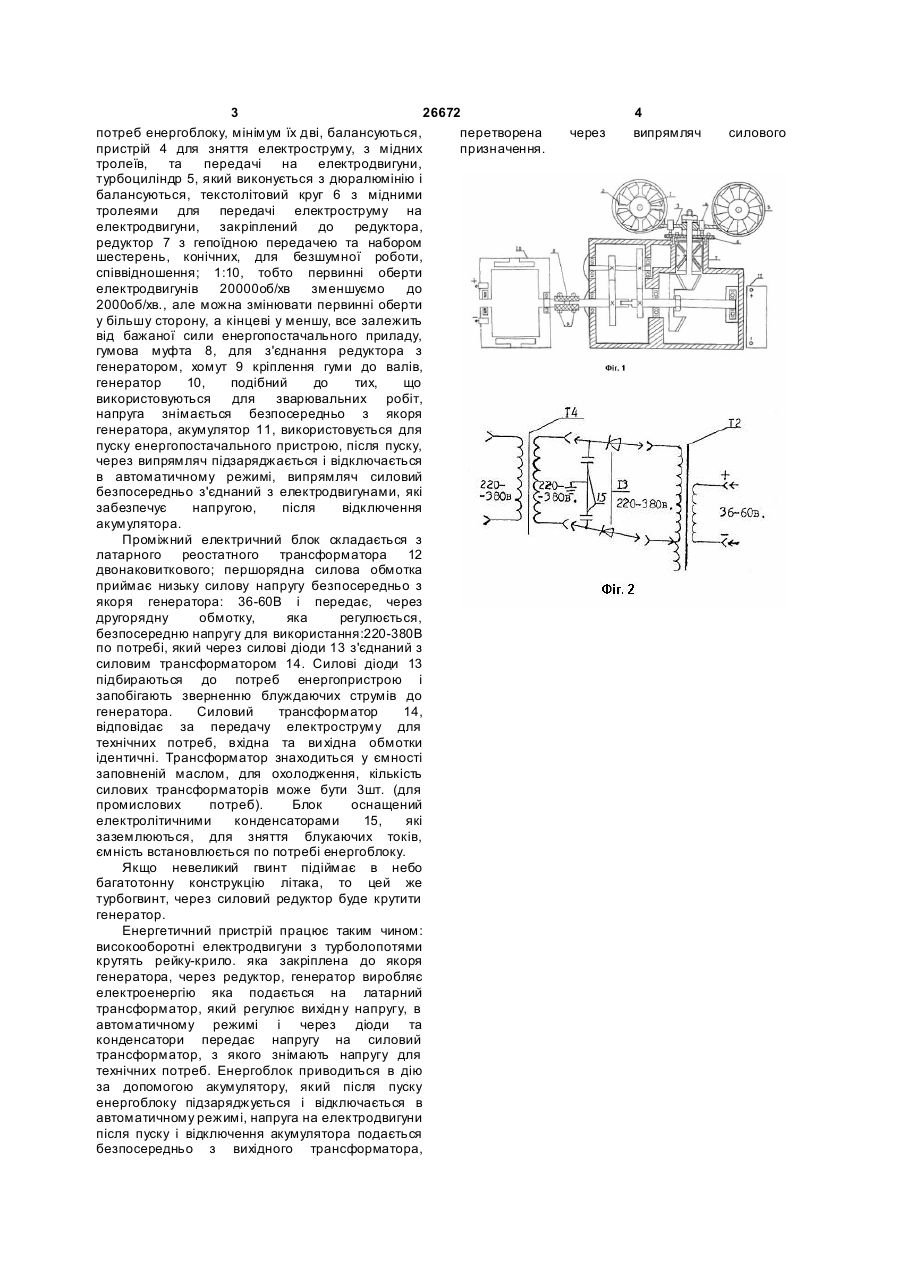

1. Пристрій для виробляння електроенергії самозабезпечуючою силою обертів, який складається щонайменше з двох високооборотних електродвигунів з турболопатями, кожен з яких закріплений у турбоциліндрі, а турбоциліндри прикріплені до рейки-крила, яка через редуктор 3 26672 потреб енергоблоку, мінімум їх дві, балансуються, перетворена пристрій 4 для зняття електроструму, з мідних призначення. тролеїв, та передачі на електродвигуни, турбоциліндр 5, який виконується з дюралюмінію і балансуються, текстолітовий круг 6 з мідними тролеями для передачі електроструму на електродвигуни, закріплений до редуктора, редуктор 7 з гепоїдною передачею та набором шестерень, конічних, для безшумної роботи, співвідношення; 1:10, тобто первинні оберти електродвигунів 20000об/хв зменшуємо до 2000об/хв., але можна змінювати первинні оберти у більшу сторону, а кінцеві у меншу, все залежить від бажаної сили енергопостачального приладу, гумова муфта 8, для з'єднання редуктора з генератором, хомут 9 кріплення гуми до валів, генератор 10, подібний до тих, що використовуються для зварювальних робіт, напруга знімається безпосередньо з якоря генератора, акумулятор 11, використовується для пуску енергопостачального пристрою, після пуску, через випрямляч підзаряджається і відключається в автоматичному режимі, випрямляч силовий безпосередньо з'єднаний з електродвигунами, які забезпечує напругою, після відключення акумулятора. Проміжний електричний блок складається з латарного реостатного трансформатора 12 двонаковиткового; першорядна силова обмотка приймає низьку силову напругу безпосередньо з якоря генератора: 36-60В і передає, через другорядну обмотку, яка регулюється, безпосередню напругу для використання:220-380В по потребі, який через силові діоди 13 з'єднаний з силовим трансформатором 14. Силові діоди 13 підбираються до потреб енергопристрою і запобігають зверненню блуждаючих струмів до генератора. Силовий трансформатор 14, відповідає за передачу електроструму для технічних потреб, вхідна та ви хідна обмотки ідентичні. Трансформатор знаходиться у ємності заповненій маслом, для охолодження, кількість силових трансформаторів може бути 3шт. (для промислових потреб). Блок оснащений електролітичними конденсаторами 15, які заземлюються, для зняття блукаючих токів, ємність встановлюється по потребі енергоблоку. Якщо невеликий гвинт підіймає в небо багатотонну конструкцію літака, то цей же турбогвинт, через силовий редуктор буде крутити генератор. Енергетичний пристрій працює таким чином: високооборотні електродвигуни з турболопотями крутять рейку-крило. яка закріплена до якоря генератора, через редуктор, генератор виробляє електроенергію яка подається на латарний трансформатор, який регулює вихідн у напругу, в автоматичному режимі і через діоди та конденсатори передає напругу на силовий трансформатор, з якого знімають напругу для технічних потреб. Енергоблок приводиться в дію за допомогою акумулятору, який після пуску енергоблоку підзаряджується і відключається в автоматичному режимі, напруга на електродвигуни після пуску і відключення акумулятора подається безпосередньо з вихідного трансформатора, через 4 випрямляч силового
