Формула / Реферат

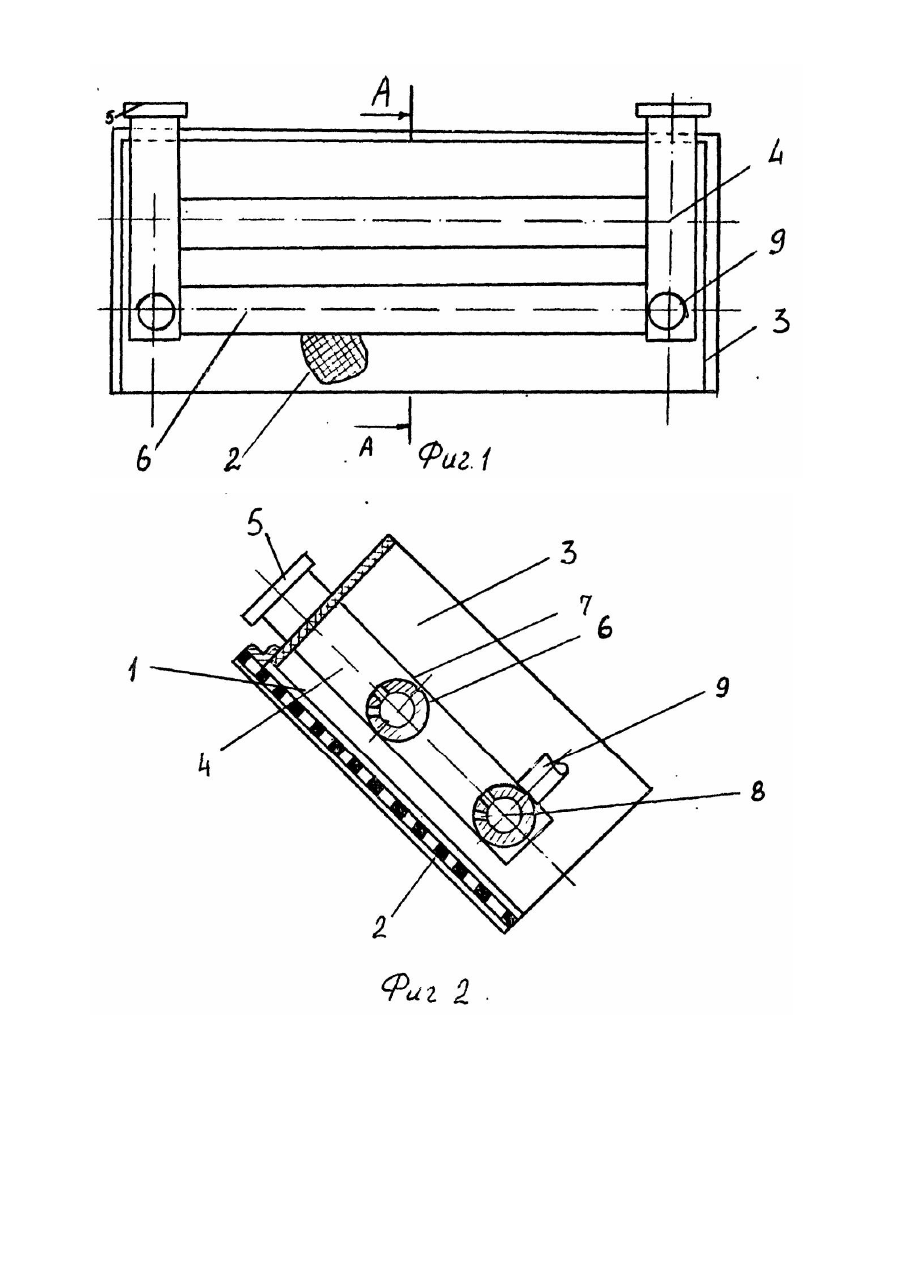

Гидравлический грохот, включающий короб с ситом и питатели в виде труб с отверстиями, смонтированные вдоль длинных сторон сита, отличающийся тем, что сито установлено с наклоном, его длинные стороны расположены горизонтально, отверстия труб питателя обращены к вершине грохота и расположены под разными углами к поверхности сита. при этом отверстия в питателе выполнены в виде щелей.

Текст

Изобретение относится к области обогащения полезных ископаемых и может быть использовано при классификации рудных п ульп в горнорудной промышленности и други х отраслях народного хозяйства. Известен грохот для тонкого грохочения, включающий питатель, пульпораспределитель, рабочий орган и вибропривод [1]. Недостатком грохота является низкая производительность и повышенный износ сита в загрузочной части грохота. Известен грохот для клссификации рудных пульп, содержащий питатель в виде горловины, рабочий орган, закрытый экраном, и вибровозбудитель [2]. Недостатком rpoxотa является низкая производительность и повышенный износ просеивающей поверхности.в зоне загрузки сита. Известен грохот, включающий короб с расположенным внутри ситом и питателями в виде тр уб с отверстиями для подачи пульпы под давлением, установленными вдоль длинных сторон короба, и вибровозбудитель [3]. Недостатком конструкции грохота является то, что частицы материала надрешетного класса, поступающие на поверхность сита в верхней его части, транспортируются вниз, на большое расстояние, что приводит к повышенному износу сита, за счет того, что частицы надрешетного продукта имеют многократный контакте поверхностью сита, а также увеличению энергоемкости процесса грохочення. В основу изобретения поставлена задача снижения износа просеивающей поверхности сита и уменьшения энергоемкости процеса грохочення за счет сокращения расстояния и времени транспортировки частиц надрешетного класса. Поставленная задача решается тем, что в гидравлическом грохоте, включающем короб с ситом и питатели в виде труб с отверстиями, смонтированные вдоль длинных сторон сита, сито установлено с наклоном. его длинные стороны расположены горизонтально, отверстия труб питателя направлены к вершине грохота и расположены под разными углами к поверхности сита, при этом отверстия в питателе выполнены в виде щелей. Предложенная совокупность признаков позволяет уменьшить энергоемкость процесса классификации и износ сита за счет сокращения расстояния и времени транспортировки частиц надрешетного продукта. На чертеже на фиг. 1 представлена конструкция гидравлического грохота (вид сверху), на фиг. 2 - разрез А-А на фиг.1. Гидравлический грохот содержит раму 1. на которой наклонно смонтировано сито 2. и борта 3. Над ситом 2 установлены трубы 4 с фланцами 5. К трубам 4 подсоединены питатели 6 имеющие щелевидные отверстия 7 и 8. направленные под разными углами к поверхности сита в сторону вершины грохота. В тр убы 4 вварены патрубки 9 для подачи воды. Работает гидравлический грохот следующим образом. Пульпа подается на поверхность сита через трубы 4 и щелевидные отверстия 7. 8 питателей 6. Частицы материала подрешетного класса проходят через отверстия в сите 2 и сливаются вниз. Частицы материала надрешетного класса под действием силы тяжести и вибрационной силы транспортируются вниз в сторону разгрузки. Так как щелевидные отверстия 7, 8 направлены в сторону вершины грохота и под разными углами к поверхности сита, то частицы потока пульпы подрешетного продукта при взаимодействии с поверхностью сита 2 проходят через ячейки и сливаются вниз. Частицы материала надрешетного класса и те частицы материала подрешетного класса, которые не прошли через ячейки сита, меняют направление движения на противоположное и под действием силы тяжести и вибрационных сил транспортируются вниз. При этом их движение тормозится струёй пульпы, вытекающей из щелевидного отверстия 8. Под действием струи пульпы частицы материала подрешетного класса промывают от частиц материала надрешетного материала и транспортируются вниз, где на них действуе т стр уя пульпы, вытекающая из щелевидного отверстия 8 нижнего питателя. В нижнем питателе соотношение твердого к жидкому значительно меньше, чем в верхнем, так как через патрубки 9 внутрь питателя попадает вода. Подача воды внутрь нижнего питателя 6 исключает забивание труб твердой фракцией пульпы и промывает поверхность сита 2. Заявленная конструкция гидравлического грохота позволяет снизить износ поверхности сита и уменьшить энергоемкость процесса грохочення, так как длина транспортирования частицы материала надрешетного продукта значительно меньше, чем в известных технических решениях. Кроме того, такая конструкция грохота за счет того, что пульпу подают под разными углами к вершине грохота, позволяет установить сито под углом 45-70 градусов к горизонтали и тем самым дополнительно снизить энергоемкость процесса.

Дивитися

Додаткова інформація

Назва патенту англійською

Hydraulic screen

Автори англійською

Balahuta Anatolii Oleksandrovych, Blahuta Anatolii Oleksandrovych, Blahuta Oksana Anatoliivna, Vynokurov Yurii Oleksandrovych

Назва патенту російською

Гидравлический грохот

Автори російською

Благута Анатолий Александрович, Благута Оксана Анатольевна, Винокуров Юрий Александрович

МПК / Мітки

МПК: B07B 1/34

Мітки: гідравлічний, грохот
