Формула / Реферат

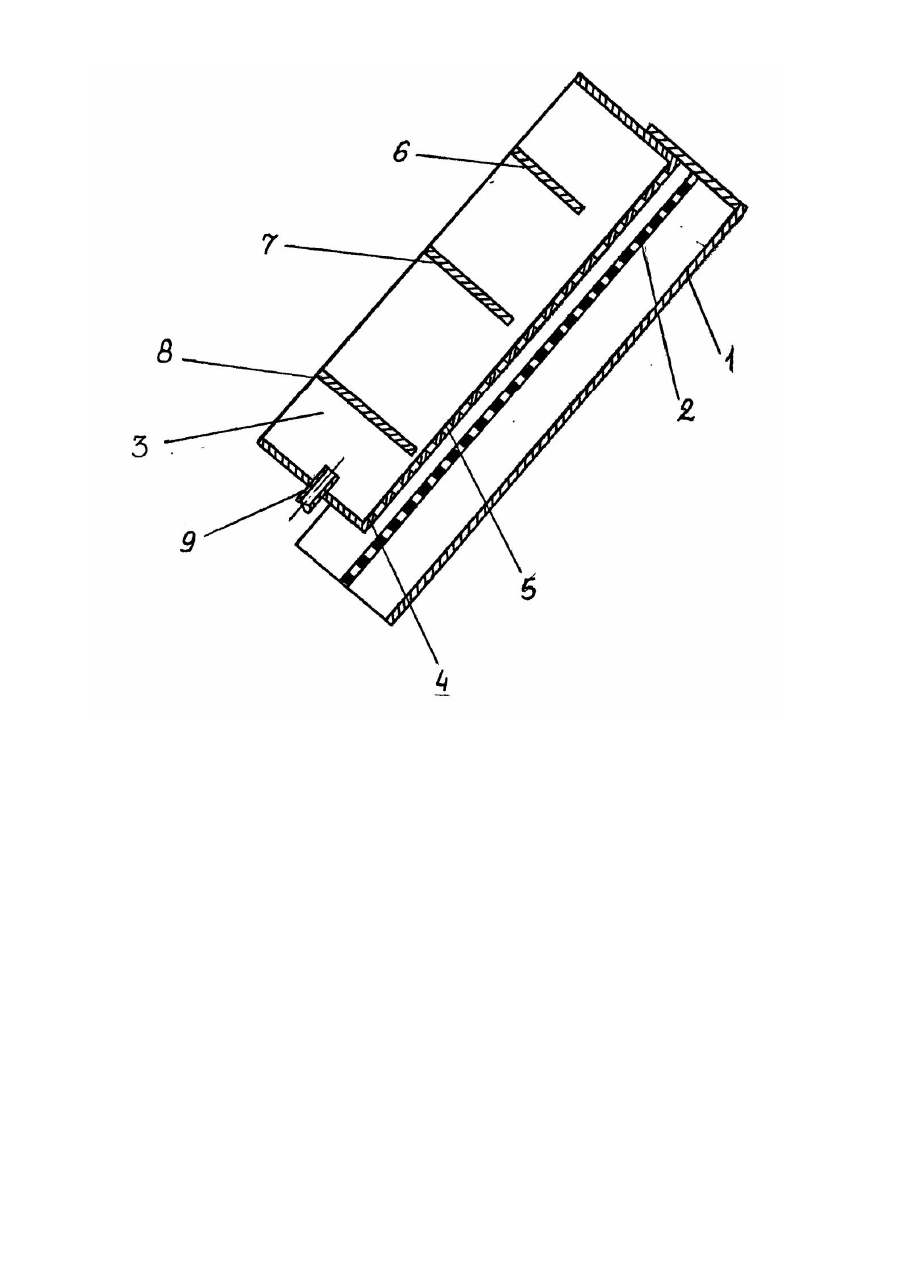

Гидравлический грохот, включающий корпус, расположенные в корпусе под углом к горизонтали сито и питатель, выполненный в виде короба, днище которого снабжено щелевидными отверстиями с патрубком для подвода воды, отличающийся тем, что питатель снабжен перегородками, расположенными внутри короба перпендикулярно продольной оси грохота на различной высоте от днища питателя, причем зазор между перегородками и днищем короба уменьшается в сторону разгрузки материала, а питающий патрубок для воды соединен с полостью, образованной разгрузочной частью питателя и перегородкой, установленной с минимальным зазором над днищем питателя.

Текст

Заявляемое изобретение относится к области обогащения полезных ископаемых путем грохочення и может быть использовано в горнорудной и других отраслях народного хозяйства. Известен виброгрохот для классификации рудных пульп, включающий питатель, оросители, вибровозбудители и рабочий орган, просеивающая поверхность которого образует с основанием лотка щель (1). Недостатком грохота является то, что с увеличением его производительности снижается эффективность классификации пульпы за счет увеличения скорости движения материала вдоль оси грохота. Известен гидравлический грохот, включающий корпус, расположенные в корпусе под углом к горизонтали сито и литатель, выполненный в виде короба, днище которого снабжено щелевидными отверстиями, перпендикулярными продольной оси грохота, причем оросители расположены между днищем короба и ситом (2). Недостатком грохота является сложность конструкции за счет оросителей, расположенных под днищем короба, и снижение эффективности классификации за счет того, что в результате турбулентного движения пульпы частицы материала переносятся к разгрузочному концу питателя, и материал надрешетного класса не успевает пройти через отверстия сита на его разгрузочном конце. В основу изобретения поставлена задача снижения турбулентности движения потока пульпы и исключение из конструкции грохота оросителей. Поставленная задача решается тем, что в гидравлическом грохоте, включающем корпус, расположенные в корпусе под углом к горизонтали сито и питатель, выполненный в виде короба, днище которого снабжено щелевидными отверстиями с патрубками. для подвода воды, питатель снабжен перегородками, расположенными внутри короба перпендикулярно продольной оси грохота, на различной высоте от днища питателя, причем зазор между перегородками и днищем короба уменьшается в сторону разгрузки материала, а питающий патрубок для воды соединен с полостью, образованной разгрузочной частью питателя и перегородкой. установленной с минимальным зазором над днищем питателя. Предложенная совокупность признаков позволяет повысить эффективность процесса классификации и упростить конструкцию грохота. На чертеже представлен поперечный разрез гидравлического грохота (вид сбоку). Гидравлический грохот содержит наклонный корпус 1, внутри которого установлено сито 2. Над ситом 2 расположен питатель, выполненный в виде короба 3, днище 4 которого снабжено щелевидными отверстиями 5, перпендикулярными продольной оси грохота. Внутри короба 3 установлены перегородки 6, 7,8 перпендикулярно продольной оси грохота. Расстояние между перегородкой 6 и днищем 4 больше, чем расстояние между перегородкой 7, 8 и днищем 4. Перегородка 8 расположена над днищем 4 с зазором 2-5 мм и образует с разгрузочной частью короба 3 полость, с которой соединен конец питающего патрубка для воды 9. Количество перегородок зависит от длины короба питателя 3. Работает гидравлический грохот следующим образом. Пульпа из питающей трубы (на чертеже не показана) поступает в загрузочную часть короба питателя 3. Часть пульпы проходит через щелевидные отверстия 5 питателя и поступает на сито 2. Оставшаяся часть пульпы через зазор между перегородкой 6 и днищем 4 поступает в другой отсек короба 3, образованный с помощью перегородок 6 и 7. Часть пульпы сливается на сито 2, а оставшаяся часть пульпы поступает в следующий отсек короба 3, образованный перегородками 7 и 8, и через щелевидные отверстия 4 сливается на сито 2. Поступая на сито 2, пульпа подвергается процессу грохочения, в результате чего происходит разделение материала на надрешетный и подрешетный продукт и вывод эти х продуктов с грохота. Перегородки 6, 7, 8 сдерживают напор пульпы, в результате чего твердые частички материала выпадают в осадок и подвергаются процессу грохочения через щели 5 питателя. Вместе с твердыми частичками материала через щели 5 на сито 2 поступает часть воды из потока пульпы, что облегчает процесс грохочення с помощью сита 2. Вода, поступающая из конца питающего патрубка 9 в полость, образованную разгрузочной частью короба 3 и перегородкой 8, через щели 5 сливается на сито 2 и промывает надрешетный продукт от частиц материала подрешетного класса. Часть воды через щель между перегородкой 8 и днищем короба 3 поступает в отсек, образованный перегородками 7 и 8, и вместе с твердыми. частичками пульпы через щели 5 сливается на сито 2. Заявленная конструкция грохота позволяет снизить турбулентность движения потока пульпы и исключить необходимость установки оросителей, т. к. за счет перегородок твердые частички выпадают в осадок и промываются на сите жидкой фракцией пульпы, а на разгрузочном конце сита пульпа промывается потоком воды, поступающим из питающего патрубка в полость, образованную разгрузочной частью короба и перегородкой, установленной с минимальным зазором над днищем короба.

Дивитися

Додаткова інформація

Назва патенту англійською

Hydraulic screen

Автори англійською

Balahuta Anatolii Oleksandrovych, Blahuta Anatolii Oleksandrovych, Blahuta Oksana Anatoliivna, Vynokurov Yurii Oleksandrovych

Назва патенту російською

Гидравлический грохот

Автори російською

Благута Анатолий Александрович, Благута Оксана Анатольевна, Винокуров Юрий Александрович

МПК / Мітки

МПК: B07B 1/46

Мітки: грохот, гідравлічний
