Валок валкових машин
Номер патенту: 26864
Опубліковано: 10.10.2007
Автори: Лукач Юрій Юхимович, Мікульонок Ігор Олегович, Голова Ольга Олександрівна
Формула / Реферат
Валок валкових машин, що містить бочку, цапфи та хвостовик, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки периферійні канали, виконані в бочці похилі канали, що сполучають периферійні канали з центральним каналом, заглушки, встановлені на кінцях периферійних каналів, а також виконані між периферійними каналами поздовжні отвори з розташованими в них електронагрівачами, який відрізняється тим, що поздовжні отвори виконані по всій довжині бочки валка.
Текст

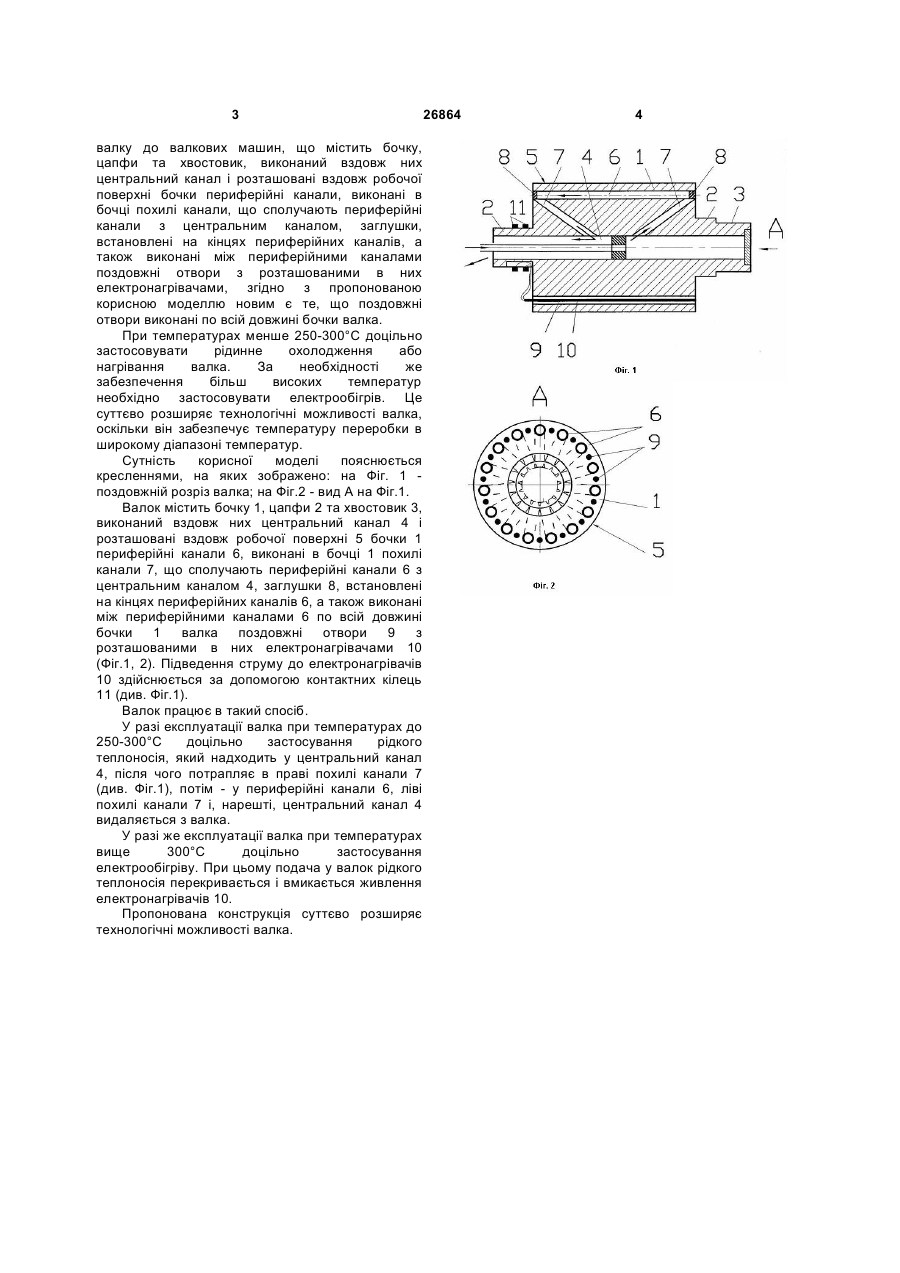

Валок валкових машин, що містить бочку, цапфи та хвостовик, виконаний вздовж них 3 валку до валкових машин, що містить бочку, цапфи та хвостовик, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки периферійні канали, виконані в бочці похилі канали, що сполучають периферійні канали з центральним каналом, заглушки, встановлені на кінцях периферійних каналів, а також виконані між периферійними каналами поздовжні отвори з розташованими в них електронагрівачами, згідно з пропонованою корисною моделлю новим є те, що поздовжні отвори виконані по всій довжині бочки валка. При температурах менше 250-300°С доцільно застосовувати рідинне охолодження або нагрівання валка. За необхідності же забезпечення більш високих температур необхідно застосовувати електрообігрів. Це суттєво розширяє технологічні можливості валка, оскільки він забезпечує температуру переробки в широкому діапазоні температур. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 поздовжній розріз валка; на Фіг.2 - вид А на Фіг.1. Валок містить бочку 1, цапфи 2 та хвостовик 3, виконаний вздовж них центральний канал 4 і розташовані вздовж робочої поверхні 5 бочки 1 периферійні канали 6, виконані в бочці 1 похилі канали 7, що сполучають периферійні канали 6 з центральним каналом 4, заглушки 8, встановлені на кінцях периферійних каналів 6, а також виконані між периферійними каналами 6 по всій довжині бочки 1 валка поздовжні отвори 9 з розташованими в них електронагрівачами 10 (Фіг.1, 2). Підведення струму до електронагрівачів 10 здійснюється за допомогою контактних кілець 11 (див. Фіг.1). Валок працює в такий спосіб. У разі експлуатації валка при температурах до 250-300°С доцільно застосування рідкого теплоносія, який надходить у центральний канал 4, після чого потрапляє в праві похилі канали 7 (див. Фіг.1), потім - у периферійні канали 6, ліві похилі канали 7 і, нарешті, центральний канал 4 видаляється з валка. У разі же експлуатації валка при температурах вище 300°С доцільно застосування електрообігріву. При цьому подача у валок рідкого теплоносія перекривається і вмикається живлення електронагрівачів 10. Пропонована конструкція суттєво розширяє технологічні можливості валка. 26864 4
