Валок до валкових машин для переробки полімеровмісних матеріалів

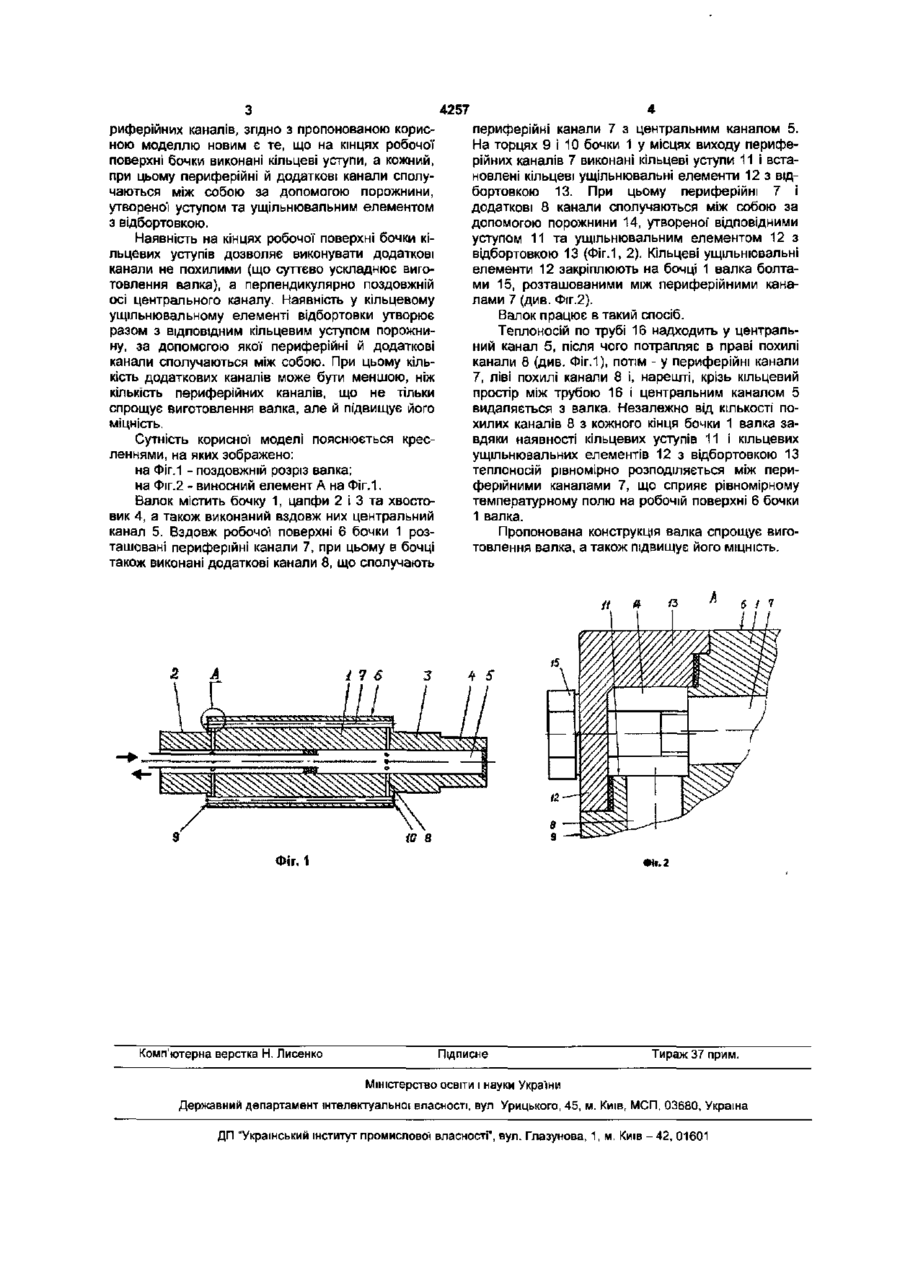

Валок до валкових машин для переробки полі меровмісн их матеріалів, що містить бочку, цапфи та хвостовик, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки периферійні канали, виконані в бочці додаткові канали, що сполучають периферійні канали з центральним каналом, а також кільцеві ущільнювальні елементи, розташовані на торцях бочки в місцях виходу периферійних каналів, який відрізняється тим, що на кінцях робочої поверхні бочки виконані кільцеві уступи, а кожний кільцевий ущільнювальний елемент має відбортовку, при цьому периферійні й додаткові канали сполучаються між собою за допомогою порожнини, утвореної уступом та ущільнювальним елементом з відбортовкою. Корисна модель належить до полімерпереробного обладнання, зокрема до робочих органів валкових машин (вальців, каландрів, валкових головок екструдерів) і може бути використана в технологічних лініях з виробництва листових і рулонних полімервмісних матеріалів. Відомий валок до валкових машин для переробки полімеревмісних матеріалів, що містить бочку, цапфи та хвостовик і виконаний вздовж них центральний канал, при цьому отвір бочки виконаний з розточкою [Басов Н.И., Казанков Ю.В., Любартович В.А. Расчет и конструирование оборудования для производства и переработки полимерных материалов. - М Химия, 1986. С.380, рис.9.12]. Перевага цього валка - відносно проста конструкція, але він має суттєвий недолік внаслідок значного термічного опору бочки валка не забезпечує рівномірного температурного поля на робочій поверхні бочки і має значну енергоємність Найбільш близьким за технічною сутністю до пропонованого технічного рішення є валок до валкових машин для переробки полімеревмісних матеріалів, що містить бочку, цапфи та хвостовик, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки периферійні канали, виконані в бочці додаткові похилі канали, що сполучають периферійні канали з центральним каналом, а також кільцеві ущільнювальні елементи, розташовані на торцях бочки в місцях виходу периферійних каналів [там же, С.382, рис. 9.14]. Зазначений валок внаслідок незначної відстані від периферійних каналів до робочої поверхні бочки валка забезпечує рівномірне температурне поле на робочій поверхні бочки. Проте суттєвим недоліком конструкції цього валка є трудність виконання додаткових похилих каналів. Крім того, значна кількість зазначених каналів (яка вдвічі більша за КІЛЬКІСТЬ периферійних каналів) суттєво знижує міцність валка. В основу корисної моделі покладено задачу вдосконалення валка до валкових машин для переробки полімеревмісних матеріалів, в якому нове конструктивне виконання його бочки спрощує виготовлення валка, а також підвищує його міцність. Поставлена задача вирішується тим, що у валку до валкових машин для переробки полімерів, що містить бочку, цапфи та хвостовик, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки периферійні канали, виконані в бочці додаткові канали, що сполучають периферійні канали з центральним каналом, а також кільцеві ущільнювальні елементи, розташовані на торцях бочки в місцях виходу пе Г ю CM 4257 риферійних каналів, згідно з пропонованою корисною моделлю новим є те, що на кінцях робочої поверхні бочки виконані кільцеві уступи, а кожний, при цьому периферійні й додаткові канали сполучаються між собою за допомогою порожнини, утвореної уступом та ущільнювальним елементом з відбортовкою. Наявність на кінцях робочої поверхні бочки кільцевих уступів дозволяє виконувати додаткові канали не похилими (що суттєво ускладнює виготовлення валка), а перпендикулярно поздовжній осі центрального каналу. Наявність у кільцевому ущільнювальному елементі відбортовки утворює разом з ВІДПОВІДНИМ кільцевим уступом порожнину, за допомогою якої периферійні й додаткові канали сполучаються між собою. При цьому кількість додаткових каналів може бути меншою, ніж кількість периферійних каналів, що не тільки спрощує виготовлення валка, але й підвищує його міцність. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз валка; на Фіг.2 - виносний елемент А на Фіг.1. Валок містить бочку 1, цапфи 2 і 3 та хвостовик 4, а також виконаний вздовж них центральний канал 5. Вздовж робочої поверхні 6 бочки 1 розташовані периферійні канали 7, при цьому в бочці також виконані додаткові канали 8, що сполучають ІЧ & 3 периферійні канали 7 з центральним каналом 5. На торцях 9 і 10 бочки 1 у місцях виходу периферійних каналів 7 виконані кільцеві уступи 11 і встановлені кільцеві ущільнювальні елементи 12 з відбортовкою 13. При цьому периферійні 7 і додаткові 8 канали сполучаються між собою за допомогою порожнини 14, утвореної' відповідними уступом 11 та ущільнювальним елементом 12 з відбортовкою 13 (Фіг.1, 2). Кільцеві ущільнювальні елементи 12 закріплюють на бочці 1 валка болтами 15, розташованими між периферійними каналами 7 (див. Фіг.2). Валок працює в такий спосіб. Теплоносій по трубі 16 надходить у центральний канал 5, після чого потрапляє в праві похилі канали 8 (див. Фіг.1), потім - у периферійні канали 7, ліві похилі канали 8 і, нарешті, крізь кільцевий простір між трубою 16 і центральним каналом 5 видаляється з валка. Незалежно від кількості похилих каналів 8 з кожного кінця бочки 1 валка завдяки наявності кільцевих уступів 11 і кільцевих ущільнювальних елементів 12 з відбортовкою 13 теплоносій рівномірно розподіляється між периферійними каналами 7, що сприяє рівномірному температурному полю на робочій поверхні 6 бочки 1 валка. Пропонована конструкція валка спрощує виготовлення валка, а також підвищує його міцність. 4 5 (О в Фіг. 1 Комп'ютерна верстка Н. Лисенко «Mr. 2 Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
