Валок до валкових машин для переробки полімерних матеріалів

Номер патенту: 15861

Опубліковано: 17.07.2006

Автори: Мікульонок Ігор Олегович, Кохан Геннадій Іванович

Завантажити PDF файл.

Формула / Реферат

1. Валок до валкових машин для переробки полімерних матеріалів, що містить порожнисту бочку, цапфи з центральним каналом і Г-подібну трубу з перфорованою ділянкою, розміщеною у верхній частині порожнини бочки, який відрізняється тим, що валок оснащено додатковою Г-подібною трубою з перфорованою ділянкою, розміщеною у нижній частині порожнини бочки.

2. Валок за п. 1, який відрізняється тим, що обидві Г-подібні труби змонтовані з можливістю повороту відносно поздовжньої осі валка.

Текст

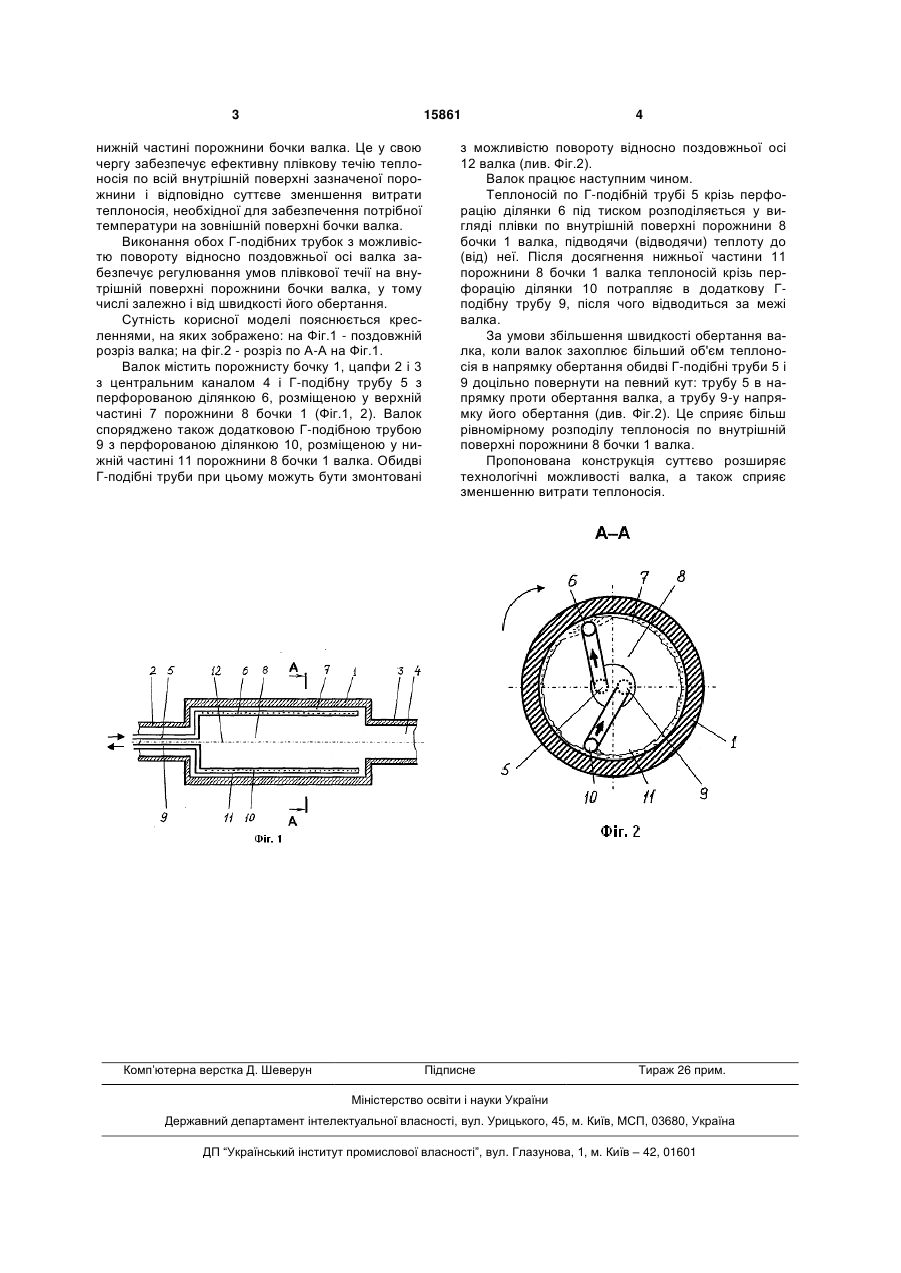

1. Валок до валкових машин для переробки полімерних матеріалів, що містить порожнисту 3 15861 нижній частині порожнини бочки валка. Це у свою чергу забезпечує ефективну плівкову течію теплоносія по всій внутрішній поверхні зазначеної порожнини і відповідно суттєве зменшення витрати теплоносія, необхідної для забезпечення потрібної температури на зовнішній поверхні бочки валка. Виконання обох Г-подібних трубок з можливістю повороту відносно поздовжньої осі валка забезпечує регулювання умов плівкової течії на внутрішній поверхні порожнини бочки валка, у тому числі залежно і від швидкості його обертання. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз валка; на фіг.2 - розріз по А-А на Фіг.1. Валок містить порожнисту бочку 1, цапфи 2 і 3 з центральним каналом 4 і Г-подібну трубу 5 з перфорованою ділянкою 6, розміщеною у верхній частині 7 порожнини 8 бочки 1 (Фіг.1, 2). Валок споряджено також додатковою Г-подібною трубою 9 з перфорованою ділянкою 10, розміщеною у нижній частині 11 порожнини 8 бочки 1 валка. Обидві Г-подібні труби при цьому можуть бути змонтовані Комп’ютерна верстка Д. Шеверун 4 з можливістю повороту відносно поздовжньої осі 12 валка (лив. Фіг.2). Валок працює наступним чином. Теплоносій по Г-подібній трубі 5 крізь перфорацію ділянки 6 під тиском розподіляється у вигляді плівки по внутрішній поверхні порожнини 8 бочки 1 валка, підводячи (відводячи) теплоту до (від) неї. Після досягнення нижньої частини 11 порожнини 8 бочки 1 валка теплоносій крізь перфорацію ділянки 10 потрапляє в додаткову Гподібну трубу 9, після чого відводиться за межі валка. За умови збільшення швидкості обертання валка, коли валок захоплює більший об'єм теплоносія в напрямку обертання обидві Г-подібні труби 5 і 9 доцільно повернути на певний кут: трубу 5 в напрямку проти обертання валка, а трубу 9-у напрямку його обертання (див. Фіг.2). Це сприяє більш рівномірному розподілу теплоносія по внутрішній поверхні порожнини 8 бочки 1 валка. Пропонована конструкція суттєво розширяє технологічні можливості валка, а також сприяє зменшенню витрати теплоносія. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Roll for roller machines for processing of polymeric materials

Автори англійською

Mikulionok Ihor Olehovych

Назва патенту російською

Валок к валковым машинам для переработки полимерных материалов

Автори російською

Микуленок Игорь Олегович

МПК / Мітки

МПК: B29B 7/30, B29B 7/00

Мітки: переробки, валок, полімерних, валкових, машин, матеріалів
