Пакер для опресування пригирлової частини обсадної колони
Формула / Реферат
Пакер для опресування пригирлової частини обсадної колони, що містить корпус з прохідним каналом і радіальними отворами, ущільнюючий елемент і рухому втулку, розміщені ззовні корпусу, який відрізняється тим, що у корпусі діаметрально протилежно виконані поздовжні пази, корпус у нижній частині обладнано заглушкою, ущільнюючий елемент встановлений між заглушкою і рухомою втулкою, у прохідному каналі корпусу встановлений поршень з штоком, причому шток з'єднаний з рухомою втулкою через палець, розміщений у поздовжніх пазах корпусу, а поршень у вихідному положенні перекриває радіальні отвори корпусу.
Текст

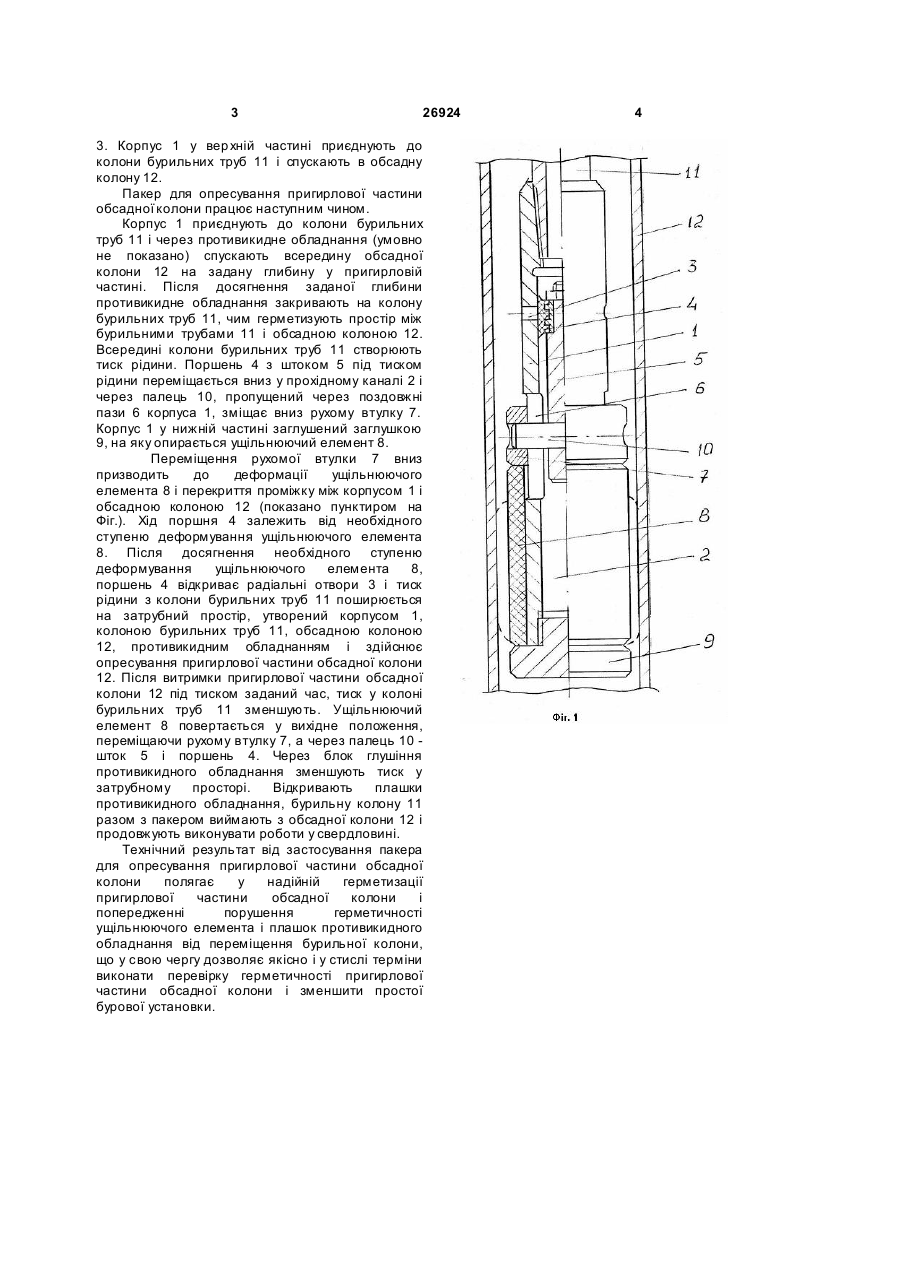

Пакер для опресування пригирлової частини обсадної колони, що містить корпус з прохідним каналом і радіальними отворами, ущільнюючий елемент і рухому втулку, розміщені ззовні корпусу, 3 26924 3. Корпус 1 у вер хній частині приєднують до колони бурильних труб 11 і спускають в обсадну колону 12. Пакер для опресування пригирлової частини обсадної колони працює наступним чином. Корпус 1 приєднують до колони бурильних труб 11 і через противикидне обладнання (умовно не показано) спускають всередину обсадної колони 12 на задану глибину у пригирловій частині. Після досягнення заданої глибини противикидне обладнання закривають на колону бурильних труб 11, чим герметизують простір між бурильними трубами 11 і обсадною колоною 12. Всередині колони бурильних труб 11 створюють тиск рідини. Поршень 4 з штоком 5 під тиском рідини переміщається вниз у прохідному каналі 2 і через палець 10, пропущений через поздовжні пази 6 корпуса 1, зміщає вниз рухому втулку 7. Корпус 1 у нижній частині заглушений заглушкою 9, на яку опирається ущільнюючий елемент 8. Переміщення рухомої втулки 7 вниз призводить до деформації ущільнюючого елемента 8 і перекриття проміжку між корпусом 1 і обсадною колоною 12 (показано пунктиром на Фіг.). Хід поршня 4 залежить від необхідного ступеню деформування ущільнюючого елемента 8. Після досягнення необхідного ступеню деформування ущільнюючого елемента 8, поршень 4 відкриває радіальні отвори 3 і тиск рідини з колони бурильних труб 11 поширюється на затрубний простір, утворений корпусом 1, колоною бурильних труб 11, обсадною колоною 12, противикидним обладнанням і здійснює опресування пригирлової частини обсадної колони 12. Після витримки пригирлової частини обсадної колони 12 під тиском заданий час, тиск у колоні бурильних труб 11 зменшують. Ущільнюючий елемент 8 повертається у вихідне положення, переміщаючи рухому втулку 7, а через палець 10 шток 5 і поршень 4. Через блок глушіння противикидного обладнання зменшують тиск у затрубному просторі. Відкривають плашки противикидного обладнання, бурильну колону 11 разом з пакером виймають з обсадної колони 12 і продовжують виконувати роботи у свердловині. Технічний результат від застосування пакера для опресування пригирлової частини обсадної колони полягає у надійній герметизації пригирлової частини обсадної колони і попередженні порушення герметичності ущільнюючого елемента і плашок противикидного обладнання від переміщення бурильної колони, що у свою чергу дозволяє якісно і у стислі терміни виконати перевірку герметичності пригирлової частини обсадної колони і зменшити простої бурової установки. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPressure test packer of mouth part of drive pipe
Автори англійськоюNovak Ihor Omelianovych
Назва патенту російськоюПакер для опрессовки пригорловинной части обсадной колонны
Автори російськоюНовак Игорь Емельянович
МПК / Мітки
МПК: E21B 33/12, E21B 33/00
Мітки: пригирлової, опресування, колони, частини, обсадної, пакер
Код посилання
