Спосіб тренінгу ламп розжарювання

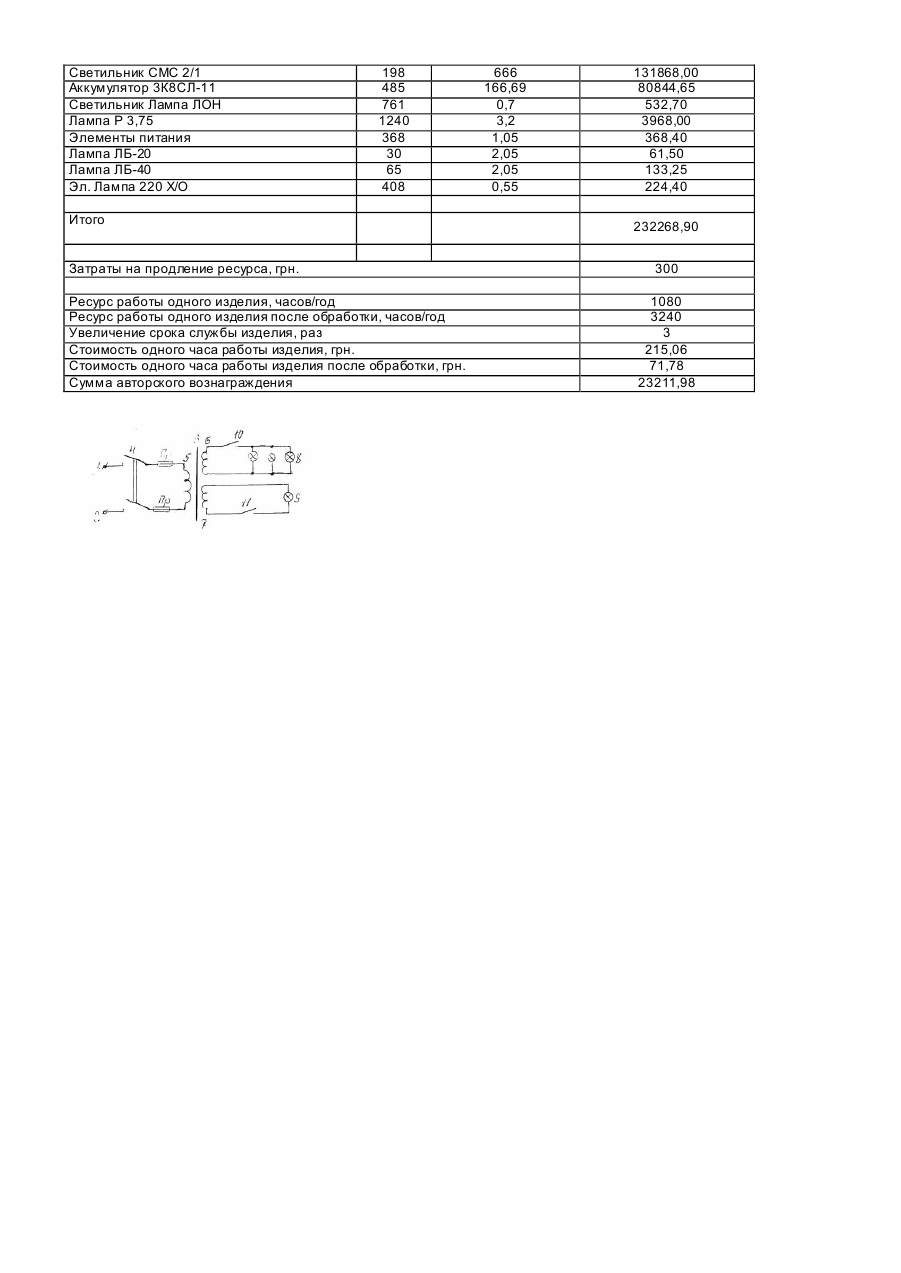

Об'єктом корисної моделі є спосіб збільшення терміну дії ламп розжарювання, які розповсюджені не тільки у побуті, але і у промисловості. Спосіб також належить до електротехніки. Нижче наведені відомі автору рішення, які визначають рівень техніки вищезгаданого напряму. Відомий спосіб включення джерел випромінювання з тілом розжарення, коли подають на джерело випромінювання початкову напругу, яка прогріває тіло розжарення, а потім збільшують напругу до робітничого значення (див. авт. свід. СРСР №1339904, МПК4 Н05В39/00, 1987). Але пропонований спосіб дуже складний, тому що первинна напруга вибирається з умов нагріву тіла розжарення до початкової температури і подають напругу на протязі 15-60 хвилин, а потім на протязі 1-10 хвилин подають напругу, яка вибрана і дорівнює полусумі початкової і робочої температури. За 15-60 хвилин нитка розжарення набирає повну свою температуру і не досягає того тренінгу, який я пропоную. Таким чином нитка лампи швидко вийде з ладу. Відомий спосіб живлення ламп розжарення від мережі змінного струму, коли подають напругу на лампу у кінці першого або на початку другого полуперіоду (див. опис до патенту UA №1467802, МПК4 Н05В39/02, 1989). Але недоліком цього способу є складність здійснення його, тобто пристрій, який потребує не тільки випрямленої напруги, а і стабілітрон і схему управління імпульсами і формування їх. Відомий спосіб визначення моменту перегоряння ламп розжарення у імпульсному режимі роботи, що має джерело живлення імпульсів постійного струменю до виходу котрого послідовно підключені лампа, що випробується і електросекундомір (див. авт. свід. СРСР №379997, кл. Н05В39/09, 1973). Імпульси постійного струму створюють пристроєм, що має ланцюг послідовно з'єднаних реле напруги, кількість яких дорівнює кількості ламп паралельно котрим включені котушки реле. Проте такий пристрій, як і спосіб його здійснення, викликає перегоряння ламп розжарення, так як лампи не витримують кидок струму при їх вмиканні. Відомий спосіб для включення ламп розжарення, що містить керуючий тиристорний ключ і дуже складну електричну схему (див. авт. свід СРСР №1713127 МПК 5 Н05В39/02). Але і у цьому пристрої є кидок струму, що виникає при вмиканні ламп і приводить до виходу їх із ладу, і тому всі зусилля спрямовують на створення складних пристроїв, в яких спосіб полягає у включанні ламп при проходженні біля нуля імпульсу току. Цей спосіб дорожчий від запропонованого. За думкою автора, належить взяти за ближчий до аналога тобто прототип відомий спосіб вмикання джерела випромінювання з тілом розжарення, що складається у подані джерелу випромінювання початкової напруги за два тривалих періоди (див. авт. свід СРСР №1339904, МПК4 Н05В39/00, 1987). Недоліком згаданого способу є складність у здійсненні його, тому що подають напругу на протязі 15-60 хвилин, а потім на протязі до 10 хвилин. А також нитка розжарювання лампи за 15-60 хвилин досягає робочої температури. Таким чином лампа не досягає терміну дії, який запропонований прототипом. Задача, яка вирішується пропонованим способом, полягає у спрощенні і скороченні терміну тренінгу ламп розжарення. Для здійснення пропонованого способу пропонується тренінг ламп розжарювання, що полягає у пропусканні через струменеві частки лампи струму від трансформатора, який знижує напругу до 24В, при цьому підключення лампи здійснюється на протязі 5-10 секунд з перериванням 1-2 секунди. Спосіб обробки таким чином ламп пояснюється тим, що у вакуумному просторі колби лампи у момент проходження струму через спіралі швидко випаровується вольфрамомолібденовий метал, тобто електрони відокремлюються від спіралі і тіло її утончається в різних відрізках нитки розжарення не рівно. Це приводить нитку лампи до швидкого її перегорання (див. Советы сельскому электрику. Киев. Урожай. 1990г.). Спосіб тренінга ламп розжарювання від мережі змінного струму полягає у періодичному включенні і відключенні змінного струму зменшеного на зниженому боці трансформатора у зменшеному терміні та поліпшеному напруженні. При проведені досліджень установлено, що оптимальна напруга для тренінгу на зниженому боці трансформатора розташована в межах 24±1В, що визначає полігонну напругу. Крім того, доведено експериментом, що тренінг ламп виконують на протязі 5-10 секунд з інтервалом 1-2 секунди, тобто переривають подання напруги 2-3 рази. Для ламп з напругою 4В автор установив, що полігонна напруга дорівнює 1 - 2 В при виконанні тренінгу 5-10 секунд з інтервалом 2-3 секунди. Для здійснення способу тренінгу ламп розжарювання приведена спрощена електрична схема з'єднання ламп з напругою. Пристрій для здійснення пропонованого способу має підводи 1 і 2, які підключають трансформатор 3 через вимикач 4 до напруги 220В. Трансформатор має первинну обмотку 5 та декілька вторинних обмоток 6-7. До вторинних обмоток 6 і 7 підключені лампи 8 і 9, струм яких переривають вмикачами 10 і 11. Для здійснення способу підключають лампи 8 або 9 до вторинної обмотки трансформатора 3, яка має напругу 24В або 1-2В для ламп напругою 4В. Потім вмикачем 10 і 11 переривають декілька разів електричне коло на протязі 5-10 секунд з інтервалом 1-2 секунди, тобто повторюють переривання 2-3 рази. Доведено, що оптимальна напруга для тренінгу ламп 220В є 24В, при зменшенні вторинної напруги можливо не здійснення ефекту тренінгу, а при підвищенні напруги можливо перевантаження спіралі лампи. Після тренінгу лампи можна вмикати в роботу. Пропонований тренінг ламп розжарювання сприяє збільшенню терміну роботи ламп. Цим способом можливо проводити тренінг-обробку всіх електроламп які мають нитку розжарювання. Витрати незначні на трансформатор, що знижує напругу, та вимикачі І розетки дозволяють використовувати спосіб без особливих великих вкладень. Расчет экономического эффекта от количества используемых электроламп Наименование продукции Светильник головной СГГ-5 Светильник СГР-231 шт. Цена за ед., Общая стоимость, грн. 10 50 225 240 2250,00 12000,00 Светильник CMC 2/1 Аккумулятор 3К8СЛ-11 Светильник Лампа ЛОН Лампа Р 3,75 Элементы питания Лампа ЛБ-20 Лампа ЛБ-40 Эл. Лампа 220 Х/О 198 485 761 1240 368 30 65 408 Итого Затраты на продление ресурса, грн. Ресурс работы одного изделия, часов/год Ресурс работы одного изделия после обработки, часов/год Увеличение срока службы изделия, раз Стоимость одного часа работы изделия, грн. Стоимость одного часа работы изделия после обработки, грн. Сумма авторского вознаграждения 666 166,69 0,7 3,2 1,05 2,05 2,05 0,55 131868,00 80844,65 532,70 3968,00 368,40 61,50 133,25 224,40 232268,90 300 1080 3240 3 215,06 71,78 23211,98
