Цанговий патрон

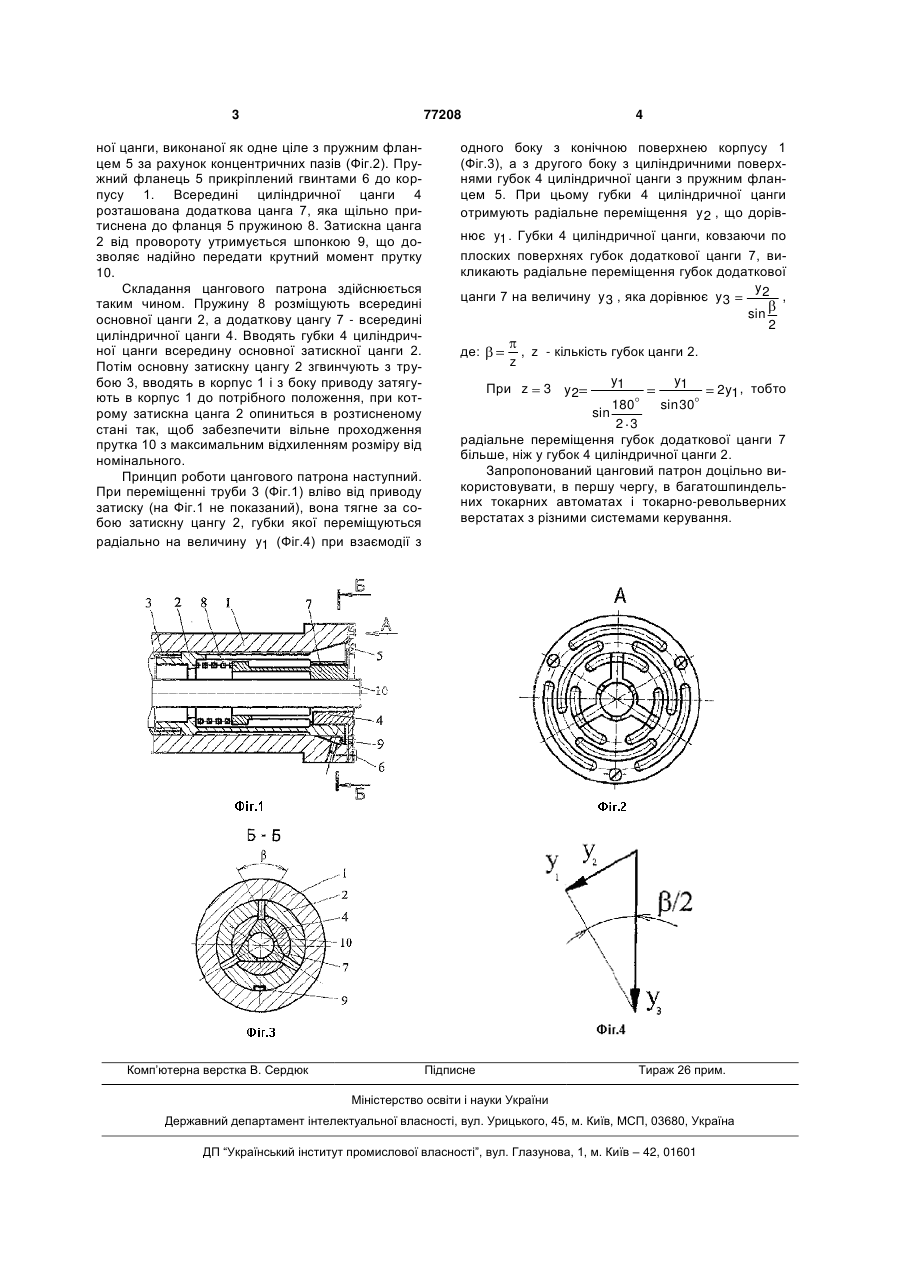

Цанговий патрон, що містить корпус з внутрішнім конічним отвором, основну багатопелюсткову затискну цангу з зовнішнім конусом, всередині отвору якої розміщені губки циліндричної цанги, яка виконана як одне ціле з пружним фланцем, який відрізняється тим, що він містить додаткову підпружинену цангу, поперечний переріз губки якої виконано трикутної форми з похилими плоскими поверхнями, паралельними осі патрона, а отвір циліндричної цанги виконано багатогранним. (19) (21) 2004042548 (22) 06.04.2004 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006р. (72) Кузнєцов Юрій Миколайович, Нєдєлчєва Пєнка Мілкова, BG, Луньов Костянтин Володимирович (73) Національний технічний університет України "Київський політехнічний інститут" (56) UA 53173, A, 15.01.2003 UA 33268, 15.02.2001 SU 582916, 05.12.1977 SU 403506, 26.10.1973 SU 285446, 29.10.1970 3 77208 ної цанги, виконаної як одне ціле з пружним фланцем 5 за рахунок концентричних пазів (Фіг.2). Пружний фланець 5 прикріплений гвинтами 6 до корпусу 1. Всередині циліндричної цанги 4 розташована додаткова цанга 7, яка щільно притиснена до фланця 5 пружиною 8. Затискна цанга 2 від провороту утримується шпонкою 9, що дозволяє надійно передати крутний момент прутку 10. Складання цангового патрона здійснюється таким чином. Пружину 8 розміщують всередині основної цанги 2, а додаткову цангу 7 - всередині циліндричної цанги 4. Вводять губки 4 циліндричної цанги всередину основної затискної цанги 2. Потім основну затискну цангу 2 згвинчують з трубою 3, вводять в корпус 1 і з боку приводу затягують в корпус 1 до потрібного положення, при котрому затискна цанга 2 опиниться в розтисненому стані так, щоб забезпечити вільне проходження прутка 10 з максимальним відхиленням розміру від номінального. Принцип роботи цангового патрона наступний. При переміщенні труби 3 (Фіг.1) вліво від приводу затиску (на Фіг.1 не показаний), вона тягне за собою затискну цангу 2, губки якої переміщуються радіально на величину y1 (Фіг.4) при взаємодії з Комп’ютерна верстка В. Сердюк 4 одного боку з конічною поверхнею корпусу 1 (Фіг.3), а з другого боку з циліндричними поверхнями губок 4 циліндричної цанги з пружним фланцем 5. При цьому губки 4 циліндричної цанги отримують радіальне переміщення y 2 , що дорівнює y1 . Губки 4 циліндричної цанги, ковзаючи по плоских поверхнях губок додаткової цанги 7, викликають радіальне переміщення губок додаткової y2 цанги 7 на величину y 3 , яка дорівнює y3 , sin 2 де: z , z - кількість губок цанги 2. y1 y1 2y1 , тобто  sin 30 180 sin 2 3 радіальне переміщення губок додаткової цанги 7 більше, ніж у губок 4 циліндричної цанги 2. Запропонований цанговий патрон доцільно використовувати, в першу чергу, в багатошпиндельних токарних автоматах і токарно-револьверних верстатах з різними системами керування. При z 3 y2 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
