Пристрій для технічної обробки кормів

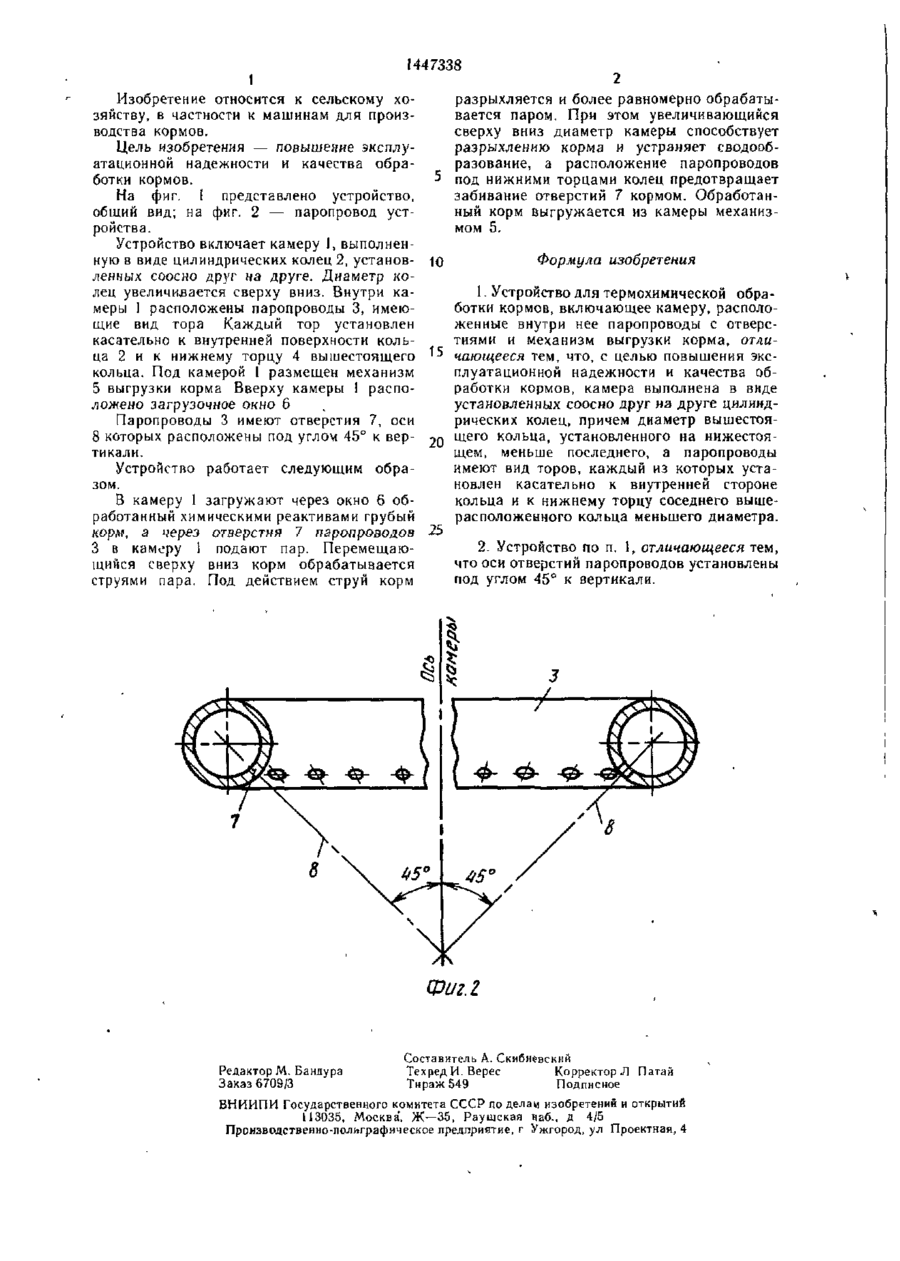

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ,SU,,, 1447338 a (5D 4 А1 А 23 N 17/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4272197/30-15 (22) 29.06.87 (46) 30.12.88. Бюл. № 48 (71) Центральный на\чн исследовательский и проектно-техпо ил ический институт механизации и электрики *,i щи животноводства Южной зоны СССР (72) В. Я. Черкун, В. В. Шацкий, В. Ш. Самойлова, В М Чумаков и В. В. Лиходед (53) 631.353(088.8) (56) Авторское свидетельство СССР № 912135, кл. А 23 N 17/00, 1982. (54) УСТРОЙСТВО ДЛЯ ТЕРМОХИМИЧЕСКОЙ ОБРАБОТКИ КОРМОВ (57) Изобретение относится к сельскому хозяйству, в частности к машинам для производства кормов. Цель изобретения — повышение эксплуатационной надежности и качества обработки кормов. Устройство для термохимической обработки кормов включает камеру 1, выполненную из установленных соосно друг на друге колец 2, диаметр которых увеличивается сверху вниз. Загружаемый в окно 6 корм перемещается вниз и разрыхляется струями пара, подаваемыми из отверстий паропроводов 3, расположенных под нижними торцами колец 2 Увеличивающийся по ходу движения корма диаметр камеры способствует разрых- л лению корма и более равномерной его обра- Ш ботке паром, при этом устраняется сводообразование в камере. 1 з.п. ф-лы, 2 ил. (Л 00 со і 00 $ Фиг1 -'( 1447338 t Изобретение относится к сельскому хоразрыхляется и более равномерно обрабатызяйству, в частности к машинам для произвается паром. При этом увеличивающийся водства кормов. сверху вниз диаметр камеры способствует разрыхлению корма и устраняет сводообЦель изобретения — повышение эксплуразование, а расположение паропроводов атационной надежности и качества обработки кормов. ^ под нижними торцами колец предотвращает забивание отверстий 7 кормом. ОбработанНа фиг. І представлено устройство, ный корм выгружается из камеры механизобщий вид; на фиг. 2 — паропровод устмом 5. ройства. Устройство включает камеру 1, выполненную в виде цилиндрических колец 2, установ- ю Формула изобретения ленных сооспо друг на друге. Диаметр колец увеличивается сверху вниз. Внутри ка1. Устройство для термохимической обрамеры і расположены паропроводы 3, имеюботки кормов, включающее камеру, располощие вид тора Каждый тор установлен женные внутри нее паропроводы с отверскасательно к внутренней поверхности кольтиями и механизм выгрузки корма, отлица 2 и к нижнему торцу 4 вышестоящего *5 чающееся тем, что, с целью повышения эксплуатационной надежности и качества обкольца. Под камерой I размещен механизм работки кормов, камера выполнена в виде 5 выгрузки корма Вверху камеры 1 распоустановленных соосно друг на друге цилиндложено загрузочное окно 6 рических колец, причем диаметр вышестояПаропроводы 3 имеют отверстия 7, оси 8 которых расположены под углом 45° к вер- 2п щего кольца, установленного на нижестоящем, меньше последнего, а паропроводы тикали. имеют вид торов, каждый из которых устаУстройство работает следующим обрановлен касательно к внутренней стороне зом. кольца и к нижнему торцу соседнего вышеВ камеру 1 загружают через окно 6 обрасположенного кольца меньшего диаметра. работанный химическими реактивами грубый корм, а через отверстия 7 паропроводов 25 2. Устройство по п. 1, отличающееся тем, З в камеру 1 подают пар. Перемещаючто оси отверстий паропроводов установлены щийся сверху вниз корм обрабатывается под углом 45° к вертикали. струями пара. Под действием струй корм Редактор М. Бандура Заказ 6709/3 Составитель А. Скибневский Техред И. Верес Корректор Л Патай Тираж 549 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб., д 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная, 4
