Пристрій для приймання кормів

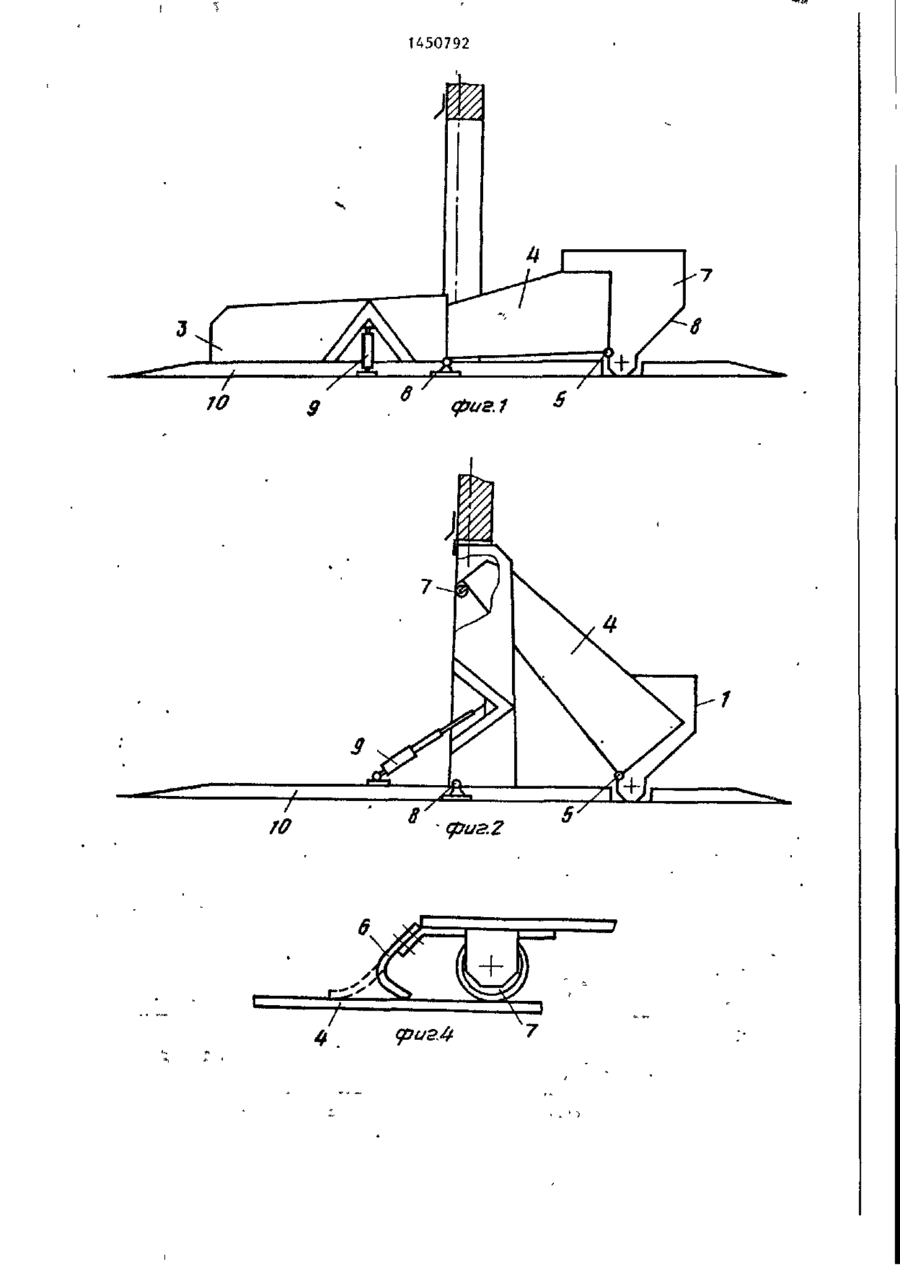

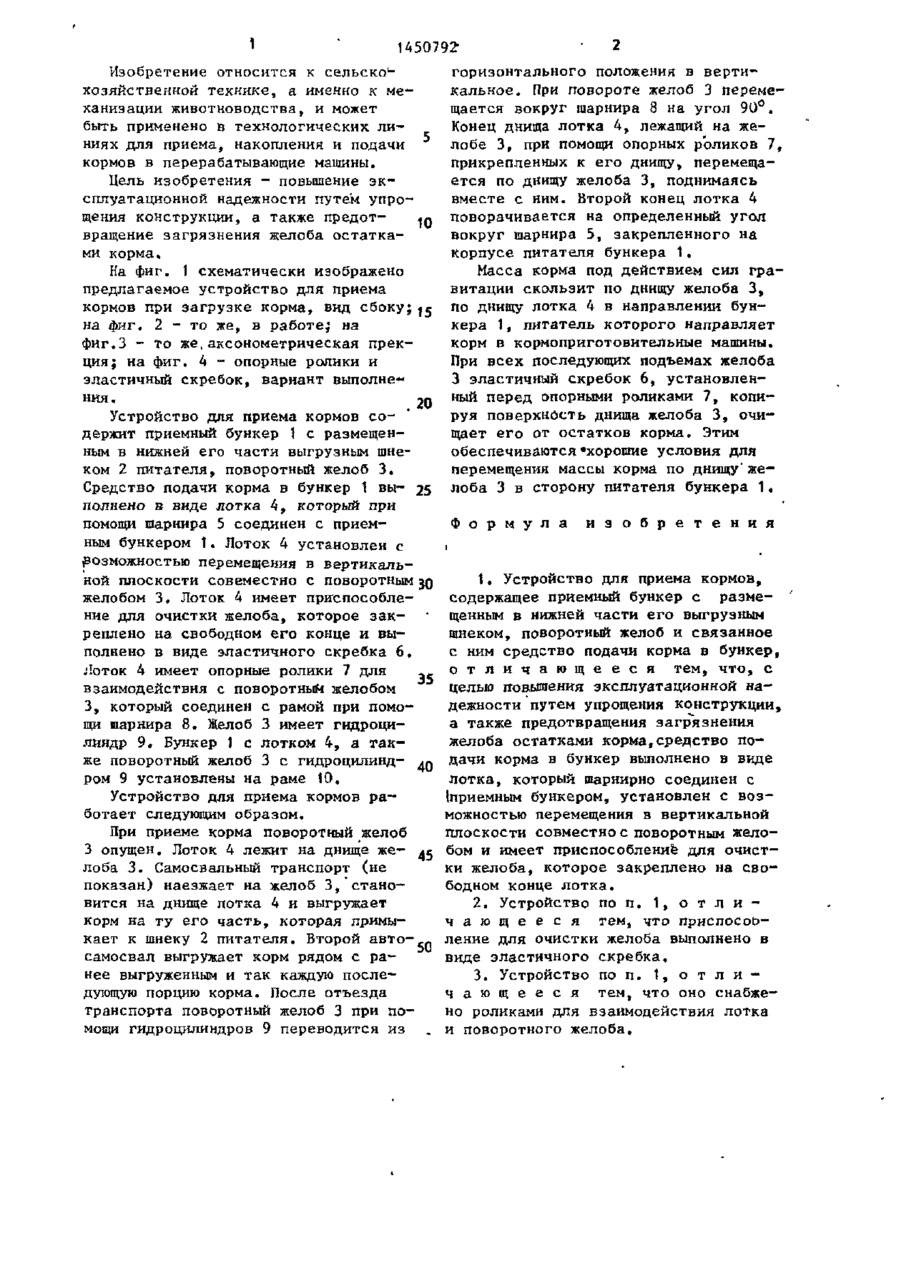

Изобретение относится к сельскому хозяйству и обеспечивает повышение эксплуатационной надежности путем упрощения конструкции, а также предотвращение загрязнения желоба остатками корма. В нижней части приемного бункера 1 размещен выгрузной шнек 2, Лоток 4 шарнирно установлен на корпусе бункера 1 с возможностью поворота в вертикальной плоскости. Поворотный желоб 3 шарнирно установлен на раме 10 и связан с лотком 4. Эластичный скребок 6 при совместном повороте желоба 3 и лотка 4 счищает с днища желоба 3 остатки корма. Ролики лотка 4 скользят по днищу желоба 3. Поворот желоба 3 осуществляет гидроцилиндр 9. 2 з.п. ф-лы, 4 ил. С СО 1 1450792 1 Изобретение относится к сельско хозяйственной технике, а именно к механизации животноводства, и может быть применено в технологических линиях для приема, накопления и подачи кормов в перерабатывающие машины. Цель изобретения - повышение эксплуатационной надежности путем упрощения конструкции, а также предот10 вращение загрязнения желоба остатками корма. На фиг. 1 схематически изображено предлагаемое устройство для приема кормов при загрузке корма, вид сбоку; на фиг. 2 - то же, в работе; на фиг.З - то же,аксонометрическая прекция; на фиг. 4 - опорные ролики и эластичный скребок, вариант выполнения. 20 Устройство для приема кормов содержит приемный бункер 1 с размещенным в нижней его части выгрузным шнеком 2 питателя, поворотный желоб 3. Средство подачи корма в бункер 1 вы- 25 полнено з виде лотка 4, который при помощи шарнира 5 соединен с приемным бункером 1. Лоток 4 установлен с возможностью перемещения в вертикальной плоскости совеместно с поворотным желобом 3. Лоток 4 имеет приспособление для очистки желоба, которое закреплено на свободном его конце и выполнено в виде эластичного скребка 6, Лоток 4 имеет опорные ролики 7 для 35 взаимодействия с поворотным желобом 3, который соединен с рамой при помощи шарнира 8. Желоб 3 имеет гидроцилиндр 9. Бункер 1 с лотком 4, а также поворотный желоб 3 с гидроцилинд40 ром 9 установлены на раме 10. Устройство для приема кормов работает следующим образом. При приеме корма поворотный желоб 3 опущен. Лоток 4 лежит на днище же45 лоба 3. Самосвальный транспорт (не показан) наезжает на желоб 3, становится на днище лотка 4 и выгружает корм на ту его часть, которая примыкает к шнеку 2 питателя. Второй авто50 самосвал выгружает корм рядом с ранее выгруженным и так каждую последующую порцию корма. После отъезда транспорта поворотный желоб 3 при помощи гидроцилиндров 9 переводится из горизонтального положения в вертикальное. При повороте желоб 3 перемещается вокруг шарнира 8 на угол 90°. Конец днища лотка 4, лежащий на желобе 3, при помощи опорных роликов 7, прикрепленных к его днищу, перемещается по днищу желоба 3, поднимаясь вместе с ним. Второй конец лотка 4 поворачивается на определенный угол вокруг шарнира 5, закрепленного на Корпусе питателя бункера 1. Масса корма под действием сил гравитации скользит по днищу желоба 3, по днищу лотка 4 в направлении бункера 1 ( питатель которого направляет корм в кормоприготовительные машины. При всех последующих подъемах желоба 3 эластичный скребок 6, установленный перед опорными роликами 7, копируя поверхность днища желоба 3, очищает его от остатков корма. Этим обеспечиваются "хорошие условия для перемещения массы корма по днищу"желоба 3 в сторону питателя бункера 1. Ф о р м у л а и з о б р е т е н и я 1. Устройство для приема кормов, содержащее приемный бункер с размещенным в нижней части его выгрузным шнеком, поворотный желоб и связанное с ним средство подачи корма в бункер, о т л и ч а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности путем упрощения конструкции, а также предотвращения загрязнения желоба остатками корма,средство подачи корма в бункер выполнено в виде лотка, который шарнирно соединен с (приемным бункером, установлен с возможностью перемещения в вертикальной плоскости совместное поворотным желобом и имеет приспособление для очистки желоба, которое закреплено на свободном конце лотка. 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что приспособление для очистки желоба выполнено в виде эластичного скребка, 3. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что оно снабжено роликами для взаимодействия лотка и поворотного желоба. 1450792 * фиг.2 1450792 Редактор С.Лисина Составитель Н.Лазарева Техред И.Верес Корректор Н.Король Заказ 7003/2 Тираж 469 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, А
