Полімерна композиція

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27232

Опубліковано: 25.10.2007

Автори: Неровний Микола Іванович, Антонець Юрій Панасович, Золотарьов Володимир Михайлович, Василець Людмила Григорівна, Харин Віктор Сергійович, Карпушенко Василь Петрович, Чулєєв Володимир Леонідович

Завантажити PDF файл.

Формула / Реферат

Полімерна композиція, що містить полівінілхлорид, складний ефірний пластифікатор, хлорпарафін, стеарат кальцію, триоксид сурми, наповнювач - антипірен, яка відрізняється тим, що містить суміш свинцевого або кальцій-цинкового стабілізатора та декабромдифенілолпропану при наступному співвідношенні компонентів, мас. ч.:

полівінілхлорид

39,3-46,6

складний ефірний пластифікатор

14,0-15,5

хлорпарафін

9,0-10,3

свинцевий або кальцій-цинковий стабілізатор

1,5-1,8

декабромдифенілолпропан

0,3-0,4

триоксид сурми

4,0-5,0

стеарат кальцію

0,8-0,9

наповнювач - антипірен

20,6-30,0.

Текст

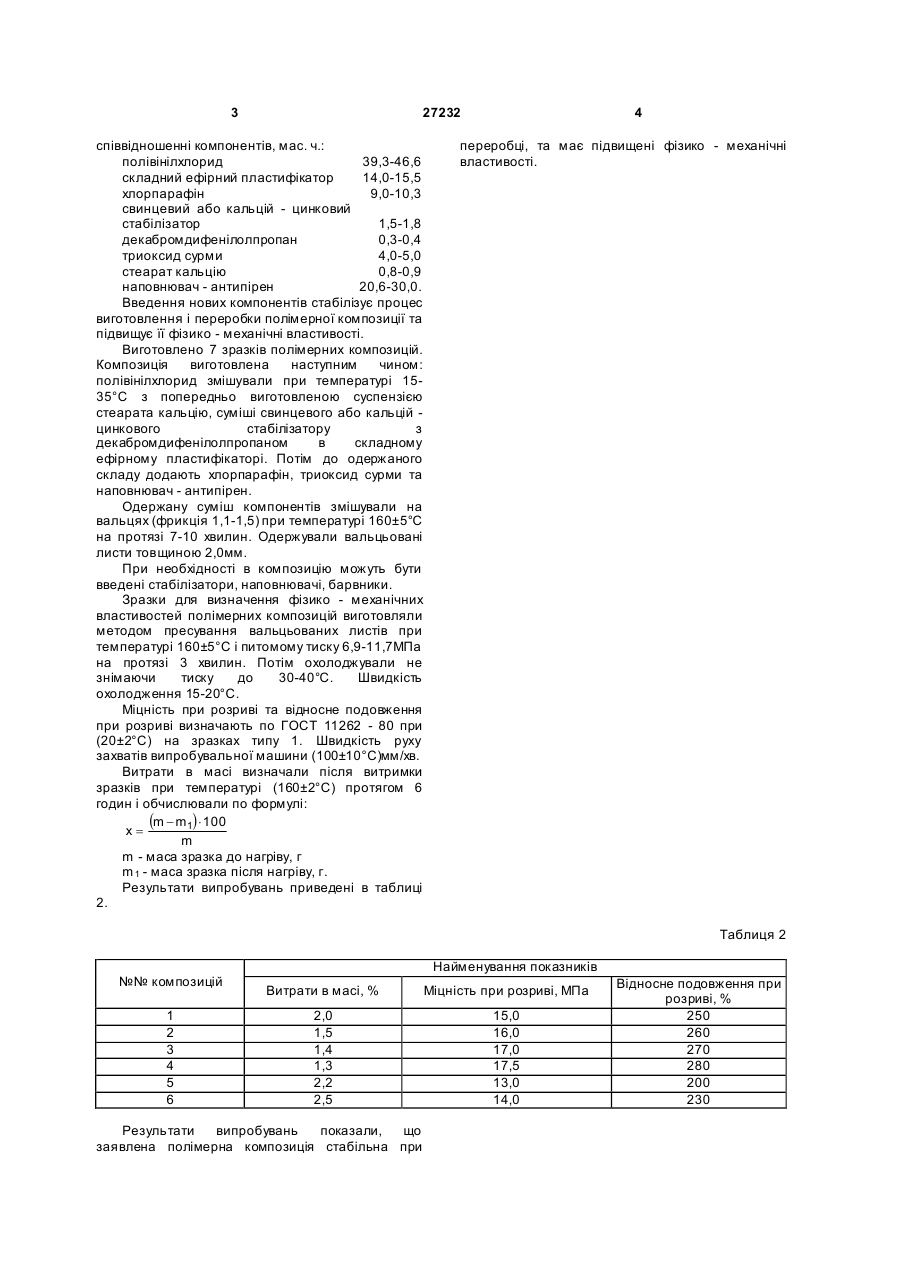

Полімерна композиція, що містить полівінілхлорид, складний ефірний пластифікатор, хлорпарафін, стеарат кальцію, триоксид сурми, 2 30,0 3а 3 27232 співвідношенні компонентів, мас. ч.: полівінілхлорид 39,3-46,6 складний ефірний пластифікатор 14,0-15,5 хлорпарафін 9,0-10,3 свинцевий або кальцій - цинковий стабілізатор 1,5-1,8 декабромдифенілолпропан 0,3-0,4 триоксид сурми 4,0-5,0 стеарат кальцію 0,8-0,9 наповнювач - антипірен 20,6-30,0. Введення нових компонентів стабілізує процес виготовлення і переробки полімерної композиції та підвищує її фізико - механічні властивості. Виготовлено 7 зразків полімерних композицій. Композиція виготовлена наступним чином: полівінілхлорид змішували при температурі 1535°С з попередньо виготовленою суспензією стеарата кальцію, суміші свинцевого або кальцій цинкового стабілізатору з декабромдифенілолпропаном в складному ефірному пластифікаторі. Потім до одержаного складу додають хлорпарафін, триоксид сурми та наповнювач - антипірен. Одержану суміш компонентів змішували на вальцях (фрикція 1,1-1,5) при температурі 160±5°С на протязі 7-10 хвилин. Одержували вальцьовані листи товщиною 2,0мм. При необхідності в композицію можуть бути введені стабілізатори, наповнювачі, барвники. Зразки для визначення фізико - механічних властивостей полімерних композицій виготовляли методом пресування вальцьованих листів при температурі 160±5°С і питомому тиску 6,9-11,7МПа на протязі 3 хвилин. Потім охолоджували не знімаючи тиску до 30-40°С. Швидкість охолодження 15-20°С. Міцність при розриві та відносне подовження при розриві визначають по ГОСТ 11262 - 80 при (20±2°С) на зразках типу 1. Швидкість руху захватів випробувальної машини (100±10°С)мм/хв. Витрати в масі визначали після витримки зразків при температурі (160±2°С) протягом 6 годин і обчислювали по формулі: (m - m1) × 100 x= m m - маса зразка до нагріву, г m 1 - маса зразка після нагріву, г. Результати випробувань приведені в таблиці 2. 4 переробці, та має підвищені фізико - механічні властивості. Таблиця 2 №№ композицій 1 2 3 4 5 6 Найменування показників Витрати в масі, % Міцність при розриві, МПа 2,0 1,5 1,4 1,3 2,2 2,5 15,0 16,0 17,0 17,5 13,0 14,0 Результати випробувань показали, що заявлена полімерна композиція стабільна при Відносне подовження при розриві, % 250 260 270 280 200 230

Дивитися

Додаткова інформація

Назва патенту англійською

Polymeric composition

Автори англійською

Zolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Antonets Yurii Panasovych, Vasylets Liudmyla Hryhorivna, Kharyn Viktor Serhiiovych, Nerovnyi Mykola Ivanovych, Chuleev Volodymyr Leonidovych

Назва патенту російською

Полимерная композиция

Автори російською

Золотарёв Владимир Михайлович, Карпушенко Василий Петрович, Антонець Тарас Юрьевич, Василец Людмила Григорьевна, Харин Виктор Сергеевич, Неровный Николай Иванович, Чулеев Владимир Леонидович

МПК / Мітки

Автори: Іванова Вікторія Євгенівна, Золотарьов Володимир Михайлович, Карпушенко Василь Петрович, Антонець Юрій Панасович, Василець Людмила Григорівна, Харин Віктор Сергійович, Ганьшина Людмила Василівна

МПК: C08L 83/04

Мітки: композиція, полімерна

Формула / Реферат:

Полімерна композиція, що містить полівінілхлорид, складний ефірний пластифікатор, карбонат та стеарат кальцію, яка відрізняється тим, що містить суміш свинцевого або кальцій-цинкового стабілізатора з N-фенілнафтиламіном при наступному співвідношенні компонентів, мас. ч.: полівінілхлорид 54,4-58,4 складний ефірний пластифікатор 30,0-32,0 свинцевий або ...

Попередній патент: Полімерна композиція

Наступний патент: Полімерна композиція

Випадковий патент: Спосіб закладання саду

В верх сторінки

Полімерна композиція

Формула / Реферат

Текст

Додаткова інформація

МПК / Мітки

Код посилання

Про сайт

Архіви

Контакти
