Полімерна композиція

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27233

Опубліковано: 25.10.2007

Автори: Харин Віктор Сергійович, Неровний Микола Іванович, Карпушенко Василь Петрович, Ганьшина Людмила Василівна, Антонець Юрій Панасович, Золотарьов Володимир Михайлович, Василець Людмила Григорівна

Завантажити PDF файл.

Формула / Реферат

Полімерна композиція, що містить полівінілхлорид, складний ефірний пластифікатор, дифенілолпропан, стеарат кальцію, триоксид сурми, наповнювач - антипірен, яка відрізняється тим, що містить суміш свинцевого або кальцій-цинкового стабілізатора та декабромдифенілоксиду при наступному співвідношенні компонентів, мас. ч.:

полівінілхлорид

39,0 - 44,2

складний ефірний пластифікатор

22,0 - 23,0

свинцевий або кальцій-цинковий стабілізатор

1,6 - 2,0

декабромдифенілоксид

10,0 - 11,0

стеарат кальцію

0,7 - 0,8

наповнювач - антипірен

16,7 - 18,3

триоксид сурми

4,0 - 5,5

дифенілолпропан

0,3 - 0,4.

Текст

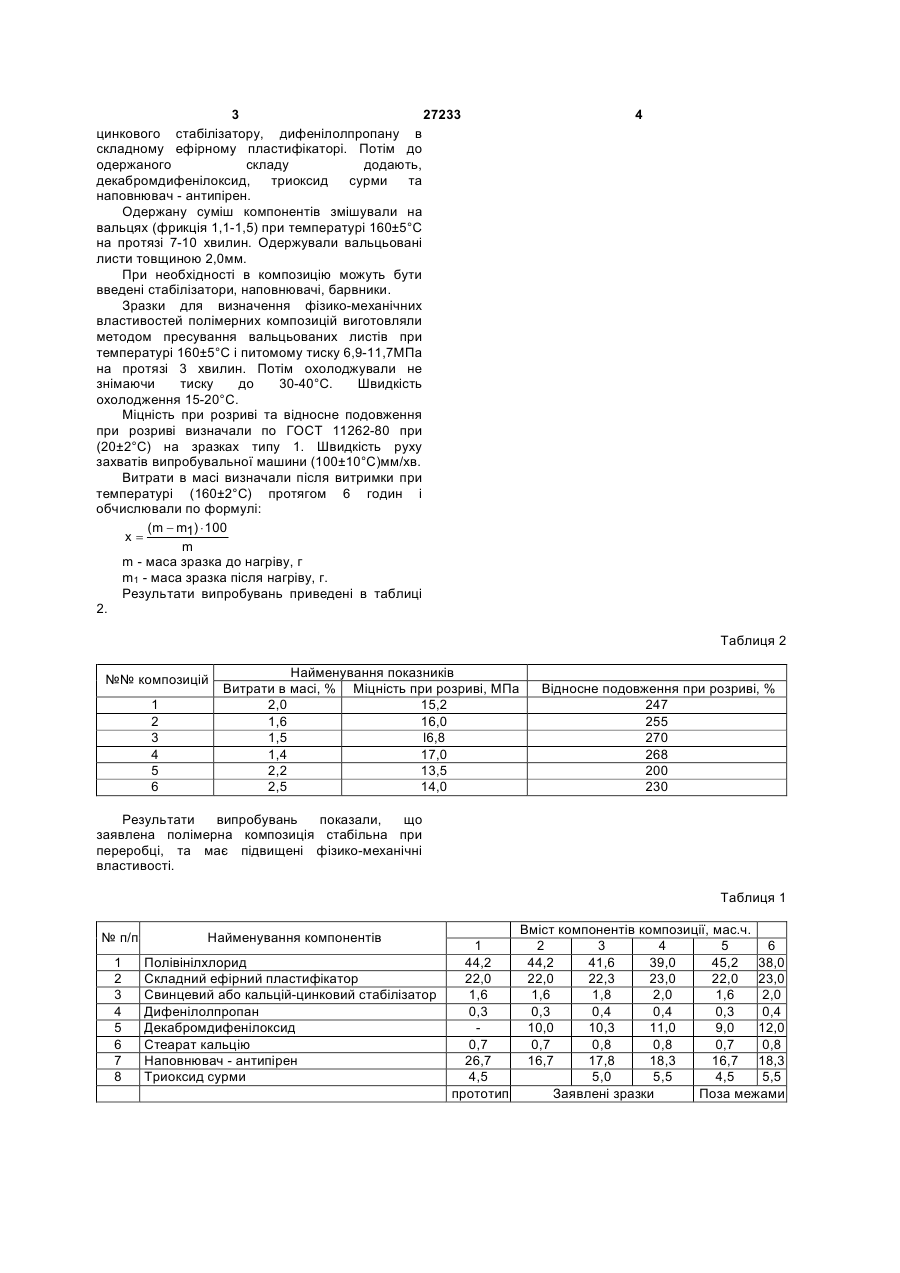

Полімерна композиція, що містить полівінілхлорид, складний ефірний пластифікатор, дифенілолпропан, стеарат кальцію, триоксид 3 27233 цинкового стабілізатору, дифенілолпропану в складному ефірному пластифікаторі. Потім до одержаного складу додають, декабромдифенілоксид, триоксид сурми та наповнювач - антипірен. Одержану суміш компонентів змішували на вальцях (фрикція 1,1-1,5) при температурі 160±5°С на протязі 7-10 хвилин. Одержували вальцьовані листи товщиною 2,0мм. При необхідності в композицію можуть бути введені стабілізатори, наповнювачі, барвники. Зразки для визначення фізико-механічних властивостей полімерних композицій виготовляли методом пресування вальцьованих листів при температурі 160±5°С і питомому тиску 6,9-11,7МПа на протязі 3 хвилин. Потім охолоджували не знімаючи тиску до 30-40°С. Швидкість охолодження 15-20°С. Міцність при розриві та відносне подовження при розриві визначали по ГОСТ 11262-80 при (20±2°С) на зразках типу 1. Швидкість руху захватів випробувальної машини (100±10°С)мм/хв. Витрати в масі визначали після витримки при температурі (160±2°С) протягом 6 годин і обчислювали по формулі: (m - m1) × 100 x= m m - маса зразка до нагріву, г m1 - маса зразка після нагріву, г. Результати випробувань приведені в таблиці 2. 4 Таблиця 2 №№ композицій 1 2 3 4 5 6 Найменування показників Витрати в масі, % Міцність при розриві, МПа 2,0 15,2 1,6 16,0 1,5 l6,8 1,4 17,0 2,2 13,5 2,5 14,0 Відносне подовження при розриві, % 247 255 270 268 200 230 Результати випробувань показали, що заявлена полімерна композиція стабільна при переробці, та має підвищені фізико-механічні властивості. Таблиця 1 № п/п Найменування компонентів 1 2 3 4 5 6 7 8 Полівінілхлорид Складний ефірний пластифікатор Свинцевий або кальцій-цинковий стабілізатор Дифенілолпропан Декабромдифенілоксид Стеарат кальцію Наповнювач - антипірен Триоксид сурми 1 44,2 22,0 1,6 0,3 0,7 26,7 4,5 прототип Вміст компонентів композиції, мас.ч. 2 3 4 5 6 44,2 41,6 39,0 45,2 38,0 22,0 22,3 23,0 22,0 23,0 1,6 1,8 2,0 1,6 2,0 0,3 0,4 0,4 0,3 0,4 10,0 10,3 11,0 9,0 12,0 0,7 0,8 0,8 0,7 0,8 16,7 17,8 18,3 16,7 18,3 5,0 5,5 4,5 5,5 Заявлені зразки Поза межами

Дивитися

Додаткова інформація

Назва патенту англійською

Polymeric composition

Автори англійською

Zolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Antonets Yurii Panasovych, Vasylets Liudmyla Hryhorivna, Kharyn Viktor Serhiiovych, Hanshyna Liudmyla Vasylivna, Nerovnyi Mykola Ivanovych

Назва патенту російською

Полимерная композиция

Автори російською

Золотарёв Владимир Михайлович, Карпушенко Василий Петрович, Антонець Тарас Юрьевич, Василец Людмила Григорьевна, Харин Виктор Сергеевич, Ганьшина Людмила Васильевна, Неровный Николай Иванович

МПК / Мітки

Автори: Золотарьов Володимир Михайлович, Карпушенко Василь Петрович, Ганьшина Людмила Василівна, Василець Людмила Григорівна, Іванова Вікторія Євгенівна, Антонець Юрій Панасович, Харин Віктор Сергійович

МПК: C08L 83/04

Мітки: полімерна, композиція

Формула / Реферат:

Полімерна композиція, що містить полівінілхлорид, складний ефірний пластифікатор, карбонат та стеарат кальцію, яка відрізняється тим, що містить суміш свинцевого або кальцій-цинкового стабілізатора з N-фенілнафтиламіном при наступному співвідношенні компонентів, мас. ч.: полівінілхлорид 54,4-58,4 складний ефірний пластифікатор 30,0-32,0 свинцевий або ...

Попередній патент: Полімерна композиція

Наступний патент: Полімерна композиція

Випадковий патент: Борошномельний комплекс

В верх сторінки

Полімерна композиція

Формула / Реферат

Текст

Додаткова інформація

МПК / Мітки

Код посилання

Про сайт

Архіви

Контакти
