Полімерна композиція

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27230

Опубліковано: 25.10.2007

Автори: Антонець Юрій Панасович, Василець Людмила Григорівна, Золотарьов Володимир Михайлович, Іванова Вікторія Євгенівна, Карпушенко Василь Петрович, Неровний Микола Іванович, Ганьшина Людмила Василівна

Завантажити PDF файл.

Формула / Реферат

Полімерна композиція, яка містить полівінілхлорид, складний ефірний пластифікатор, хлорпарафін, стеарат кальцію, наповнювач - антипірен, оксид сурми, яка відрізняється тим, що містить суміш свинцевого або кальцій-цинкового стабілізатора, дифенілолпропану та N-фенілнафтиламіну при наступному співвідношенні компонентів, мас. ч.:

полівінілхлорид

42,3-43,6

складний ефірний пластифікатор

17,6-18,0

хлорпарафін

13,0-13,2

свинцевий або кальцій-цинковий стабілізатор

0,8-1,1

наповнювач - антипірен

19,2-20,6

стеарат кальцію

0,5-0,6

триоксид сурми

3,6-4,0

дифенілолпропан

0,2-0,4

N-фенілнафтиламін

0,2-0,4.

Текст

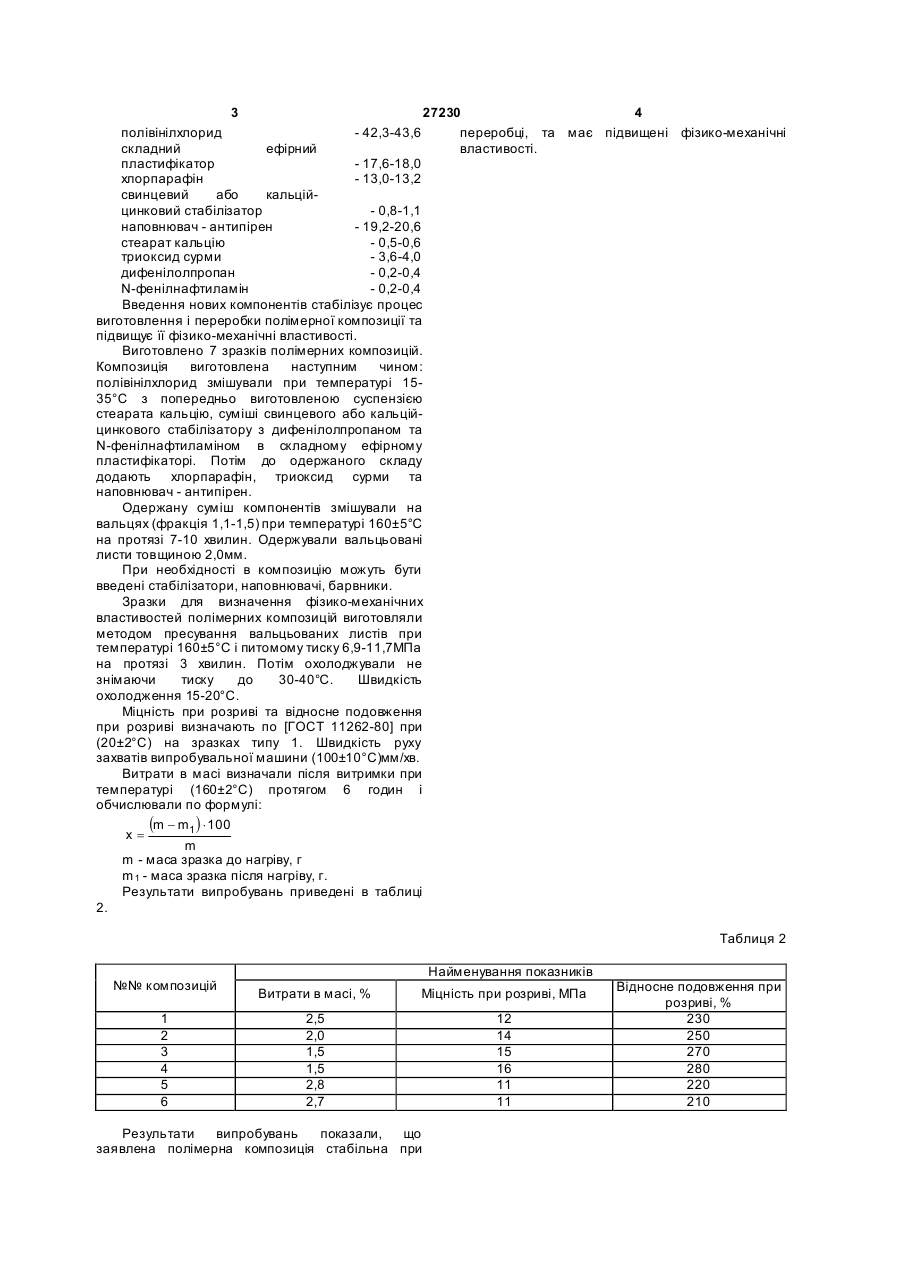

Полімерна композиція, яка містить полівінілхлорид, складний ефірний пластифікатор, хлорпарафін, стеарат кальцію, наповнювач 2 1 4 0 3 27230 4 полівінілхлорид - 42,3-43,6 переробці, та має підвищені фізико-механічні складний ефірний властивості. пластифікатор - 17,6-18,0 хлорпарафін - 13,0-13,2 свинцевий або кальційцинковий стабілізатор - 0,8-1,1 наповнювач - антипірен - 19,2-20,6 стеарат кальцію - 0,5-0,6 триоксид сурми - 3,6-4,0 дифенілолпропан - 0,2-0,4 N-фенілнафтиламін - 0,2-0,4 Введення нових компонентів стабілізує процес виготовлення і переробки полімерної композиції та підвищує її фізико-механічні властивості. Виготовлено 7 зразків полімерних композицій. Композиція виготовлена наступним чином: полівінілхлорид змішували при температурі 1535°С з попередньо виготовленою суспензією стеарата кальцію, суміші свинцевого або кальційцинкового стабілізатору з дифенілолпропаном та N-фенілнафтиламіном в складному ефірному пластифікаторі. Потім до одержаного складу додають хлорпарафін, триоксид сурми та наповнювач - антипірен. Одержану суміш компонентів змішували на вальцях (фракція 1,1-1,5) при температурі 160±5°С на протязі 7-10 хвилин. Одержували вальцьовані листи товщиною 2,0мм. При необхідності в композицію можуть бути введені стабілізатори, наповнювачі, барвники. Зразки для визначення фізико-механічних властивостей полімерних композицій виготовляли методом пресування вальцьованих листів при температурі 160±5°С і питомому тиску 6,9-11,7МПа на протязі 3 хвилин. Потім охолоджували не знімаючи тиску до 30-40°С. Швидкість охолодження 15-20°С. Міцність при розриві та відносне подовження при розриві визначають по [ГОСТ 11262-80] при (20±2°С) на зразках типу 1. Швидкість руху захватів випробувальної машини (100±10°С)мм/хв. Витрати в масі визначали після витримки при температурі (160±2°С) протягом 6 годин і обчислювали по формулі: (m - m1 ) × 100 x= m m - маса зразка до нагріву, г m 1 - маса зразка після нагріву, г. Результати випробувань приведені в таблиці 2. Таблиця 2 №№ композицій 1 2 3 4 5 6 Найменування показників Витрати в масі, % Міцність при розриві, МПа 2,5 2,0 1,5 1,5 2,8 2,7 12 14 15 16 11 11 Результати випробувань показали, що заявлена полімерна композиція стабільна при Відносне подовження при розриві, % 230 250 270 280 220 210

Дивитися

Додаткова інформація

Назва патенту англійською

Polymeric composition

Автори англійською

Zolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Antonets Yurii Panasovych, Vasylets Liudmyla Hryhorivna, Hanshyna Liudmyla Vasylivna, Nerovnyi Mykola Ivanovych, Ivanova Viktoria Yevhenivna

Назва патенту російською

Полимерная композиция

Автори російською

Золотарёв Владимир Михайлович, Карпушенко Василий Петрович, Антонець Тарас Юрьевич, Василец Людмила Григорьевна, Ганьшина Людмила Васильевна, Неровный Николай Иванович, Иванова Виктория Евгениевна

МПК / Мітки

Автори: Бойко Тетяна Анатоліївна, Пасько Ніна Іванівна, Дребезова Людмила Петрівна, Савельєва Ніна Василівна

МПК: C08K 3/20, C08K 3/04, C01G 9/00, C08K 9/00, C08L 11/00, C01F 7/02

Мітки: композиція, полімерна

Формула / Реферат:

Полімерна композиція, що містить хлоропреновий каучук, оксид цинку, оксид магнію, стеаринову кислоту, низькомолекулярний поліетилен, нафтам, віск, триоксид сурми, хлорпарафін, гідроксид алюмінію та графіт, яка відрізняється тим, що як графіт вона містить графіт хімічноокислений при такому співвідношенні компонентів, мас. ч.: хлоропреновий каучук 100 оксид цинку 4,5-5,5 ...

Попередній патент: Полімерна композиція

Наступний патент: Полімерна композиція

Випадковий патент: Інсектицидна композиція, її застосування для нанесення на неживий матеріал, спосіб просочення, просочений матеріал та спосіб покриття

В верх сторінки

Полімерна композиція

Формула / Реферат

Текст

Додаткова інформація

МПК / Мітки

Код посилання

Про сайт

Архіви

Контакти
