Кольорова полива

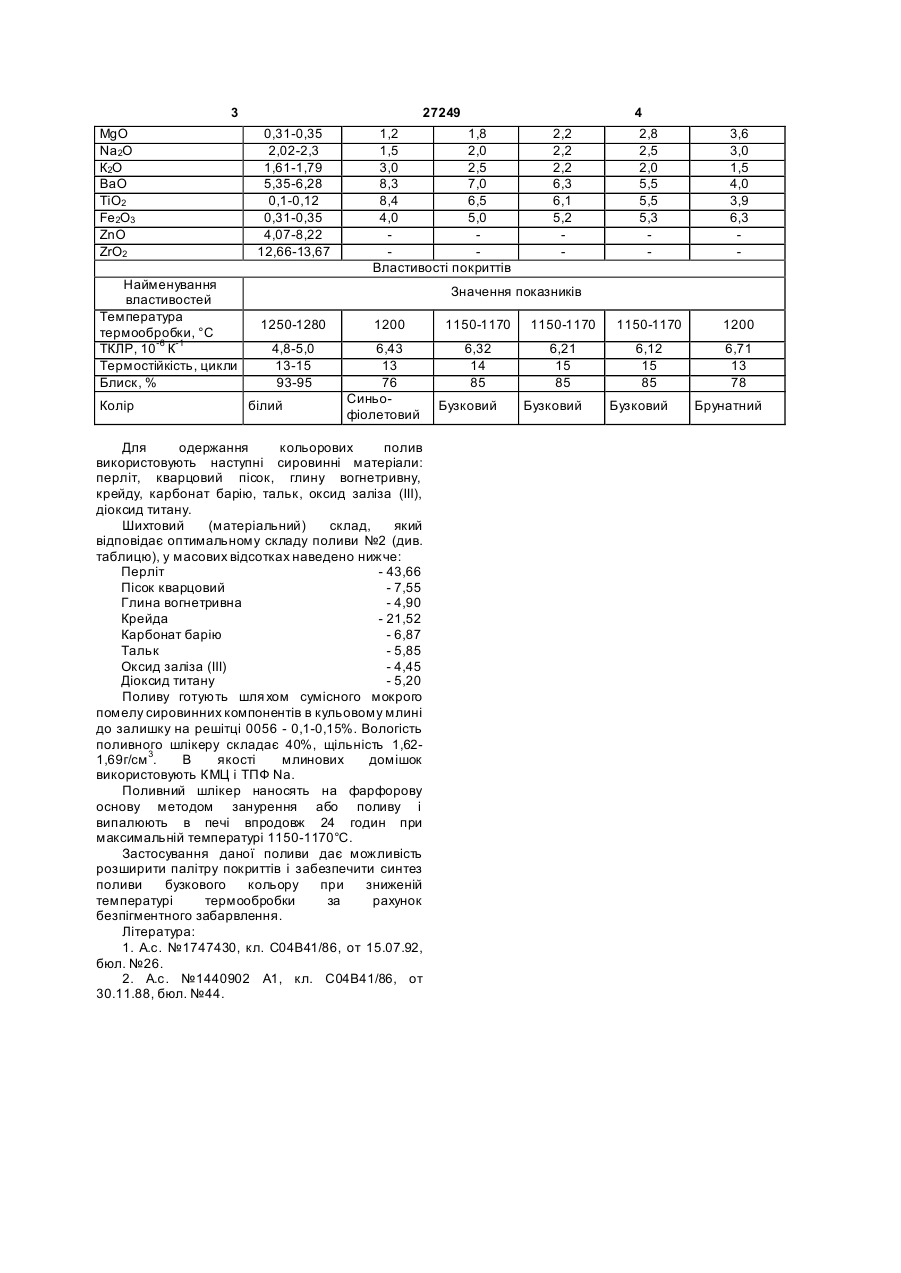

Кольорова полива, що містить SiO2, Аl2 О3, CaO, MgO, Na 2O, К2О, BaO, ТіO2 , Fе 2O3 , яка відрізняє ться тим, що для одержання поливи бузкового кольору при зниженій температурі термообробки містить вказані компоненти при наступному співвідношенні компонентів, мас. %: SiO 252,4-55,3; Аl2О3 9,6-10,5; CaO 10,6-13,2; MgO 1,8-2,8; Na2O 2,0-2,5; К2О 2,0-2,5; BaO 5,5-7,0; ТiO2 5,5-6,5; Fe2O3 5,0-5,3. (19) (21) u200705936 (22) 29.05.2007 (24) 25.10.2007 (72) ЛІСАЧУК ГЕОРГІЙ ВІКТОРОВИЧ, U A, БІЛОСТОЦЬКА ЛЮБОВ ОЛЕКС АНДРІВНА, U A, ТРУСОВА ЮЛІЯ ДМИТРІВН А, UA, ПАВЛОВА ЛЮДМИЛА ВАСИЛІВН А, UA, ПОДЧАСОВА КАТЕРИН А ВОЛОДИ МИРІВНА, UA, ЛІС АЧУК ЛІДІЯ МИКОЛАЇВН А, UA, АЛЬФЕРОВИЧ ІРИНА ОЛЕКСАНДРІВН А, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A Хімічний склад і властивості кольорови Оксиди SіО2 Al2O 3 СаО Прототип 47,63-53,35 10,46-11,38 6,72-11,88 Замежовий 49,2 8,1 15,4 Вміст, мас 1 52,4 9,6 13,2 3 MgO Na2O К2O ВаО ТiO2 Fe2O3 ZnO ZrO2 Найменування властивостей Температура термообробки, °С ТКЛР, 10-6 К-1 Термостійкість, цикли Блиск, % Колір 0,31-0,35 2,02-2,3 1,61-1,79 5,35-6,28 0,1-0,12 0,31-0,35 4,07-8,22 12,66-13,67 27249 1,2 1,8 1,5 2,0 3,0 2,5 8,3 7,0 8,4 6,5 4,0 5,0 Властивості покриттів 2,2 2,2 2,2 6,3 6,1 5,2 4 2,8 2,5 2,0 5,5 5,5 5,3 3,6 3,0 1,5 4,0 3,9 6,3 Значення показників 1250-1280 4,8-5,0 13-15 93-95 білий 1200 6,43 13 76 Синьофіолетовий Для одержання кольорових полив використовують наступні сировинні матеріали: перліт, кварцовий пісок, глину вогнетривну, крейду, карбонат барію, тальк, оксид заліза (ІІІ), діоксид титану. Шихтовий (матеріальний) склад, який відповідає оптимальному складу поливи №2 (див. таблицю), у масових відсотках наведено нижче: Перліт - 43,66 Пісок кварцовий - 7,55 Глина вогнетривна - 4,90 Крейда - 21,52 Карбонат барію - 6,87 Тальк - 5,85 Оксид заліза (ІІІ) - 4,45 Діоксид титану - 5,20 Поливу готують шля хом сумісного мокрого помелу сировинних компонентів в кульовому млині до залишку на решітці 0056 - 0,1-0,15%. Вологість поливного шлікеру складає 40%, щільність 1,621,69г/см 3. В якості млинових домішок використовують КМЦ і ТПФ Na. Поливний шлікер наносять на фарфорову основу методом занурення або поливу і випалюють в печі впродовж 24 годин при максимальній температурі 1150-1170°С. Застосування даної поливи дає можливість розширити палітру покриттів і забезпечити синтез поливи бузкового кольору при зниженій температурі термообробки за рахунок безпігментного забарвлення. Література: 1. А.с. №1747430, кл. С04B41/86, от 15.07.92, бюл. №26. 2. А.с. №1440902 А1, кл. С04B41/86, от 30.11.88, бюл. №44. 1150-1170 1150-1170 1150-1170 1200 6,32 14 85 6,21 15 85 6,12 15 85 6,71 13 78 Бузковий Бузковий Бузковий Брунатний
