Електропровідна полива

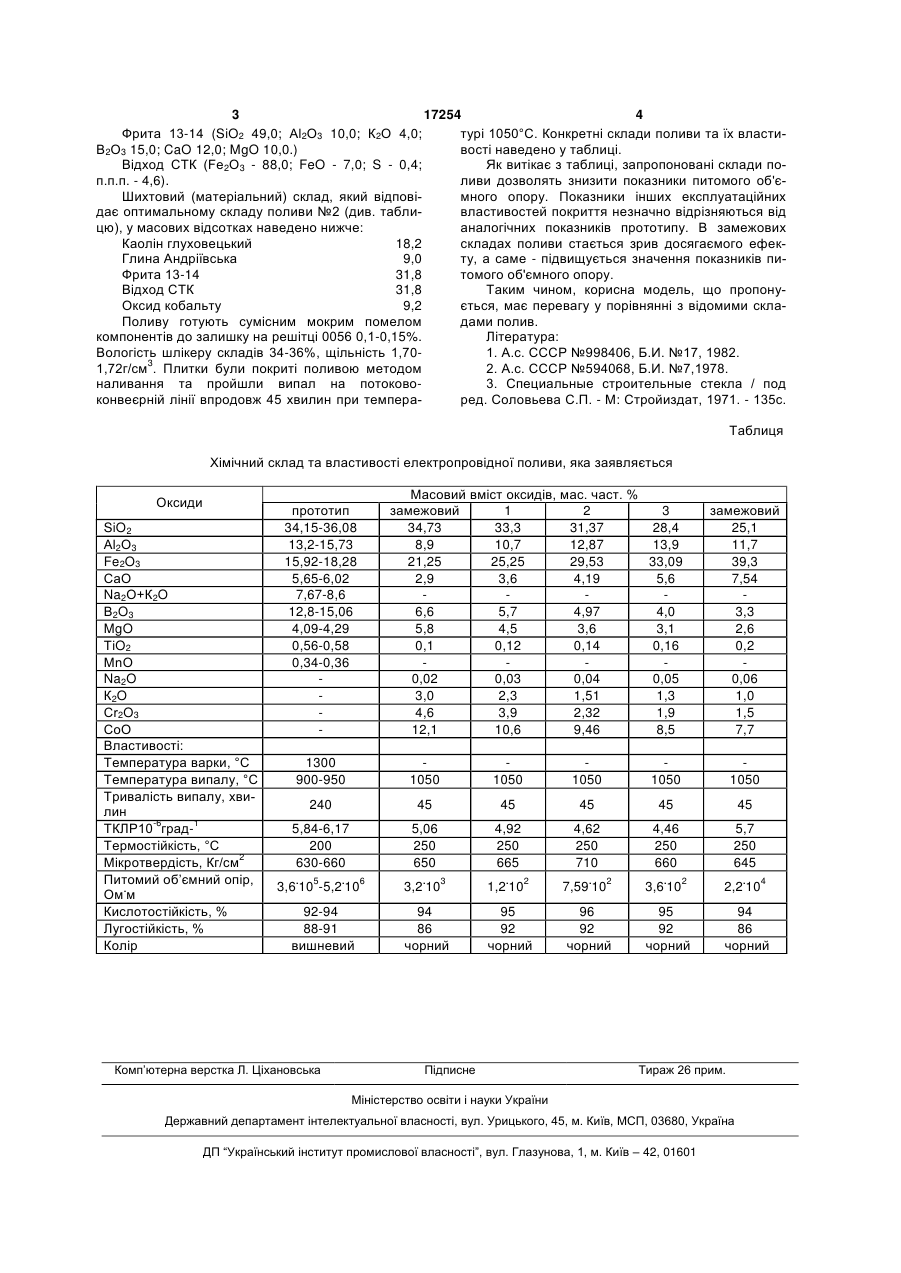

Електропровідна полива, що містить SiO2, Аl2О3, Fе2О3, СаО, Na2O, K2O, В2О3, MgO, ТіО3, яка відрізняється тим, що вона додатково містить 3 17254 4 Фрита 13-14 (SiO2 49,0; Аl2О3 10,0; К2О 4,0; турі 1050°С. Конкретні склади поливи та їх властиВ2О3 15,0; CaO 12,0; MgO 10,0.) вості наведено у таблиці. Відход СТК (Fe2О3 - 88,0; FeO - 7,0; S - 0,4; Як витікає з таблиці, запропоновані склади поп.п.п. - 4,6). ливи дозволять знизити показники питомого об'єШихтовий (матеріальний) склад, який відповімного опору. Показники інших експлуатаційних дає оптимальному складу поливи №2 (див. табливластивостей покриття незначно відрізняються від цю), у масових відсотках наведено нижче: аналогічних показників прототипу. В замежових Каолін глуховецький 18,2 складах поливи стається зрив досягаємого ефекГлина Андріївська 9,0 ту, а саме - підвищується значення показників пиФрита 13-14 31,8 томого об'ємного опору. Відход СТК 31,8 Таким чином, корисна модель, що пропонуОксид кобальту 9,2 ється, має перевагу у порівнянні з відомими склаПоливу готують сумісним мокрим помелом дами полив. компонентів до залишку на решітці 0056 0,1-0,15%. Література: Вологість шлікеру складів 34-36%, щільність 1,701. А.с. СССР №998406, Б.И. №17, 1982. 1,72г/см3. Плитки були покриті поливою методом 2. А.с. СССР №594068, Б.И. №7,1978. наливання та пройшли випал на потоково3. Специальные строительные стекла / под конвеєрній лінії впродовж 45 хвилин при темпераред. Соловьева С.П. - М: Стройиздат, 1971. - 135с. Таблиця Хімічний склад та властивості електропровідної поливи, яка заявляється Оксиди SiO2 Аl2О3 Fe2O3 СаО Na2O+К2O В2O3 MgO ТiO2 МnО Na2O К2O Сr2O3 СоО Властивості: Температура варки, °С Температура випалу, °С Тривалість випалу, хвилин ТКЛР10-6град-1 Термостійкість, °С Мікротвердість, Кг/см2 Питомий об’ємний опір, Ом.м Кислотостійкість, % Лугостійкість, % Колір прототип 34,15-36,08 13,2-15,73 15,92-18,28 5,65-6,02 7,67-8,6 12,8-15,06 4,09-4,29 0,56-0,58 0,34-0,36 Масовий вміст оксидів, мас. част. % замежовий 1 2 3 34,73 33,3 31,37 28,4 8,9 10,7 12,87 13,9 21,25 25,25 29,53 33,09 2,9 3,6 4,19 5,6 6,6 5,7 4,97 4,0 5,8 4,5 3,6 3,1 0,1 0,12 0,14 0,16 0,02 0,03 0,04 0,05 3,0 2,3 1,51 1,3 4,6 3,9 2,32 1,9 12,1 10,6 9,46 8,5 замежовий 25,1 11,7 39,3 7,54 3,3 2,6 0,2 0,06 1,0 1,5 7,7 1300 900-950 1050 1050 1050 1050 1050 240 45 45 45 45 45 5,84-6,17 200 630-660 5,06 250 650 4,92 250 665 4,62 250 710 4,46 250 660 5,7 250 645 3,6.105-5,2.106 3,2.103 1,2.102 7,59.102 3,6.102 2,2.104 92-94 88-91 вишневий 94 86 чорний 95 92 чорний 96 92 чорний 95 92 чорний 94 86 чорний Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
