Ручний плодознімальний засіб

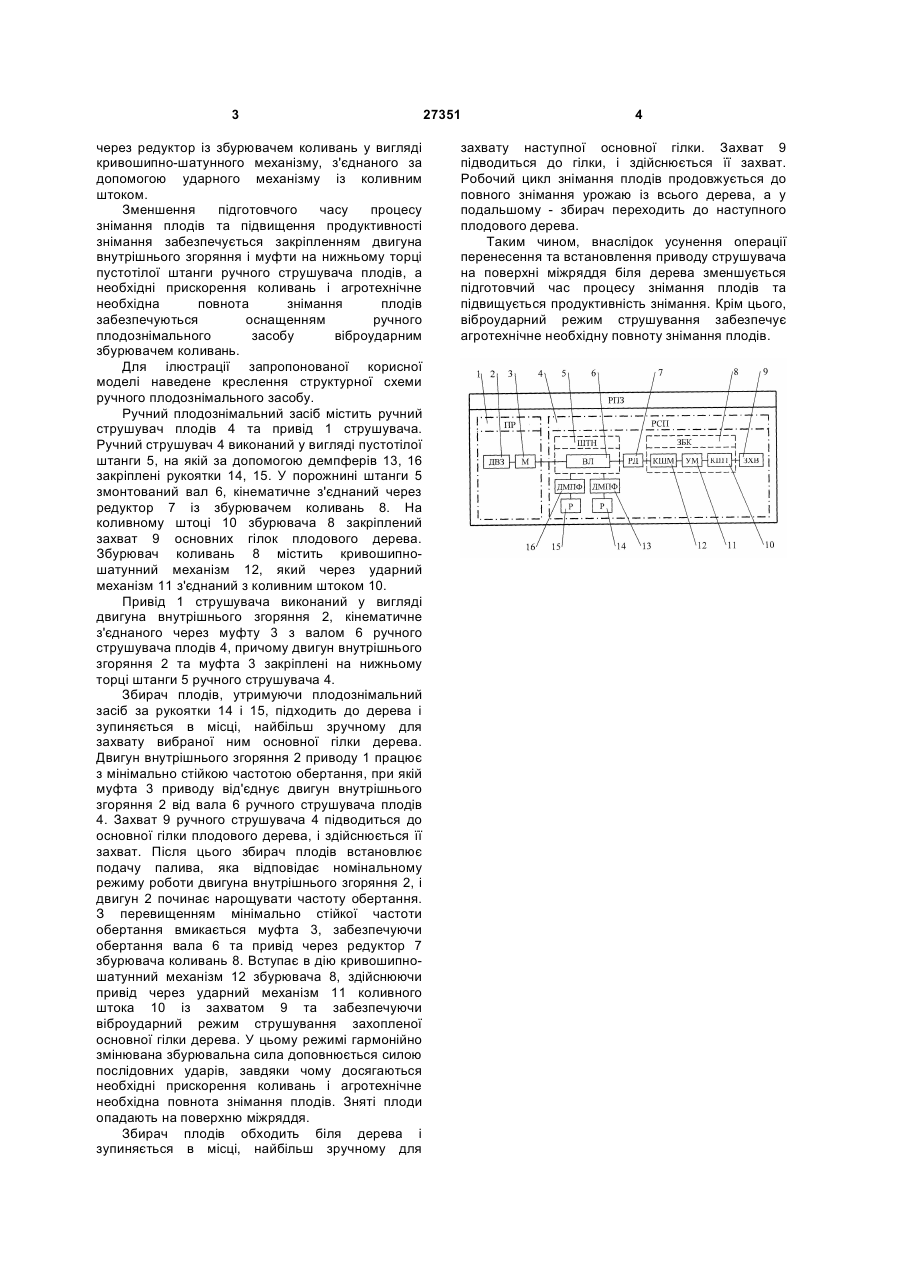

Ручний плодознімальний засіб, що містить ручний струшувач плодів у вигляді пустотілої штанги із закріпленими на ній за допомогою демпферів двома рукоятками, на верхньому торці штанги змонтований збурювач коливань, на 3 через редуктор із збурювачем коливань у вигляді кривошипно-шатунного механізму, з'єднаного за допомогою ударного механізму із коливним штоком. Зменшення підготовчого часу процесу знімання плодів та підвищення продуктивності знімання забезпечується закріпленням двигуна внутрішнього згоряння і муфти на нижньому торці пустотілої штанги ручного струшувача плодів, а необхідні прискорення коливань і агротехнічне необхідна повнота знімання плодів забезпечуються оснащенням ручного плодознімального засобу віброударним збурювачем коливань. Для ілюстрації запропонованої корисної моделі наведене креслення структурної схеми ручного плодознімального засобу. Ручний плодознімальний засіб містить ручний струшувач плодів 4 та привід 1 струшувача. Ручний струшувач 4 виконаний у вигляді пустотілої штанги 5, на якій за допомогою демпферів 13, 16 закріплені рукоятки 14, 15. У порожнині штанги 5 змонтований вал 6, кінематичне з'єднаний через редуктор 7 із збурювачем коливань 8. На коливному штоці 10 збурювача 8 закріплений захват 9 основних гілок плодового дерева. Збурювач коливань 8 містить кривошипношатунний механізм 12, який через ударний механізм 11 з'єднаний з коливним штоком 10. Привід 1 струшувача виконаний у вигляді двигуна внутрішнього згоряння 2, кінематичне з'єднаного через муфту 3 з валом 6 ручного струшувача плодів 4, причому двигун внутрішнього згоряння 2 та муфта 3 закріплені на нижньому торці штанги 5 ручного струшувача 4. Збирач плодів, утримуючи плодознімальний засіб за рукоятки 14 і 15, підходить до дерева і зупиняється в місці, найбільш зручному для захвату вибраної ним основної гілки дерева. Двигун внутрішнього згоряння 2 приводу 1 працює з мінімально стійкою частотою обертання, при якій муфта 3 приводу від'єднує двигун внутрішнього згоряння 2 від вала 6 ручного струшувача плодів 4. Захват 9 ручного струшувача 4 підводиться до основної гілки плодового дерева, і здійснюється її захват. Після цього збирач плодів встановлює подачу палива, яка відповідає номінальному режиму роботи двигуна внутрішнього згоряння 2, і двигун 2 починає нарощувати частоту обертання. З перевищенням мінімально стійкої частоти обертання вмикається муфта 3, забезпечуючи обертання вала 6 та привід через редуктор 7 збурювача коливань 8. Вступає в дію кривошипношатунний механізм 12 збурювача 8, здійснюючи привід через ударний механізм 11 коливного штока 10 із захватом 9 та забезпечуючи віброударний режим струшування захопленої основної гілки дерева. У цьому режимі гармонійно змінювана збурювальна сила доповнюється силою послідовних ударів, завдяки чому досягаються необхідні прискорення коливань і агротехнічне необхідна повнота знімання плодів. Зняті плоди опадають на поверхню міжряддя. Збирач плодів обходить біля дерева і зупиняється в місці, найбільш зручному для 27351 4 захвату наступної основної гілки. Захват 9 підводиться до гілки, і здійснюється її захват. Робочий цикл знімання плодів продовжується до повного знімання урожаю із всього дерева, а у подальшому - збирач переходить до наступного плодового дерева. Таким чином, внаслідок усунення операції перенесення та встановлення приводу струшувача на поверхні міжряддя біля дерева зменшується підготовчий час процесу знімання плодів та підвищується продуктивність знімання. Крім цього, віброударний режим струшування забезпечує агротехнічне необхідну повноту знімання плодів.
