Електричний побутовий провід

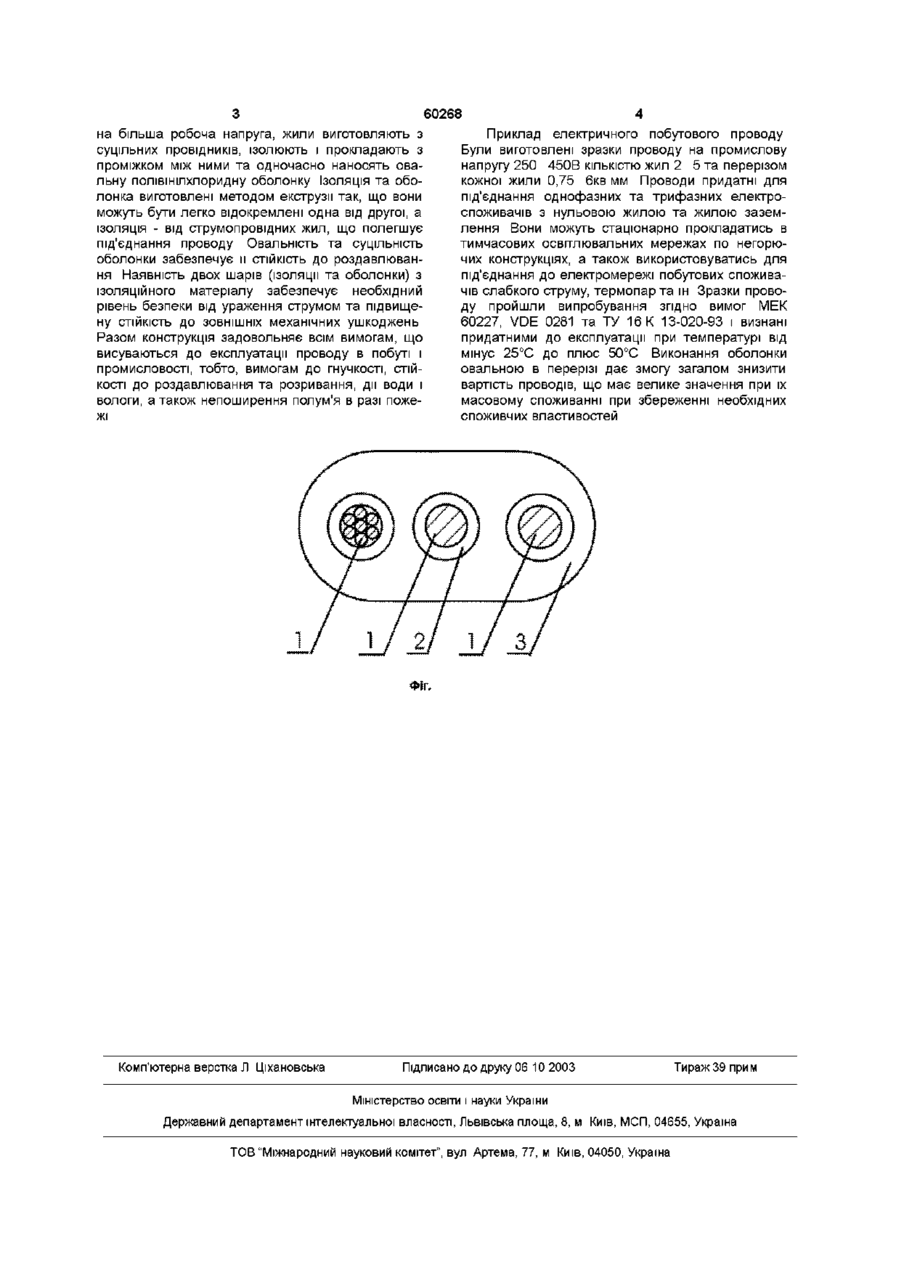

Електричний побутовий провід, який містить няється тим, що осердя виготовлене з принаймні двох суцільних окремо ізольованих, прокладених паралельно струмопровідних жил з проміжком між ними, або з принаймні двох гнучких скручених разом окремо ізольованих струмопровідних жил, поверх яких накладена овальна в перерізі, суцільна полівшілхлоридна оболонка, і/або яка не поширює горіння, причому ІЗОЛЯЦІЯ жил виготовлена з полівшілхлоридного пластикату з можливістю відокремлення від жил та оболонки, має ВІДМІННОСТІ за кольором, а самі жили виготовлені з відпаленої струмопровідне осердя та ІЗОЛЯЦІЮ, ЯКИЙ відріз МІДІ чи алюмінію Винахід відноситься до електричних кабелів і проводів Відомий електричний провід, який містить гнучку струмопровідну жилу та нанесену поверх неї полівшілхлоридну ІЗОЛЯЦІЮ [1] Його недоліком є недостатня захищеність від ЗОВНІШНІХ ушкоджень, що може призвести до ураження користувача електричним струмом Цей недолік частково усунений в провіднику, який містить суцільне струмопровідне осердя, поверх якого нанесена ІЗОЛЯЦІЯ З шару волокна та шару полімеру [2] Він є найбільш близьким до запропонованого винаходу Його недоліком є незручність підімкнення до мережі двохполюсних чи багатополюсних побутових і промислових споживачів електроенергії та недостатній рівень безпеки користування і захищеності від ураження струмом Задачею запропонованого винаходу є забезпечення можливості використання проводу в побутових та промислових умовах для нестаціонарного чи стаціонарного під'єднання електроспоживачів (ламп, холодильників, електроплиток та ін ) Поставлена задача вирішується тим, що провід придатний для під'єднання багатополюсних приладів, має підвищену СТІЙКІСТЬ ДО роздавлювання, необхідну гнучкість та забезпечує необхідний захист від ураження струмом і поширення полум'я вздовж нього ВІДПОВІДНІСТЬ критерію "новизна" запропонованому електричному побутовому проводу забезпечує те, що осердя виготовлене з принаймні двох суцільних окремо ізольованих, прокладених паралельно струмопровідних жил з проміжком між ними, або з принаймні двох гнучких скручених разом окремо ізольованих струмопровідних жил, поверх яких накладена овальна в перерізі, суцільна полівшілхлоридна оболонка, і/або яка не поширює горіння, причому ІЗОЛЯЦІЯ жил виготовлена з полівшілхлоридного пластикату з можливістю відокремлення від жил та оболонки, має кольорові відзнаки, а самі жили виготовлені з відпаленої МІДІ ЧИ алюмінію Порівняння з іншими відомими в цій галузі техніки рішеннями не виявило в них ознак, які відокремлюють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого рішення критерію "суттєві відзнаки" На фіг наведено схематичне зображення електричного побутового проводу Він МІСТИТЬ кілька струмопровідних жил 1 в ізоляції 2 з полівінілхлориду та овальну оболонку З Провід працює так Жили виготовлені з відпаленої МІДІ чи алюмінію, що забезпечує їм необхідну гнучкість Кожна жила ізольована окремо шаром полівшілхлоридного пластикату Жили також мають кольорові відзнаки, які забезпечують зручність при їх під'єднані Якщо необхідна більша гнучкість жил, то їх виготовляють гнучкими, тобто скрученими з окремих неїзольованих провідників, ізолюють та скручують разом і наносять полівшілхлоридну овальну оболонку В разі, коли необхід 00 (О о (О 60268 на більша робоча напруга, жили виготовляють з суцільних провідників, ізолюють і прокладають з проміжком між ними та одночасно наносять овальну полівінілхлоридну оболонку Ізоляція та оболонка виготовлені методом екструзії так, що вони можуть бути легко відокремлені одна від другої, а ІЗОЛЯЦІЯ - від струмопровідних жил, що полегшує під'єднання проводу Овальність та суцільність оболонки забезпечує и СТІЙКІСТЬ ДО роздавлювання Наявність двох шарів (ізоляції та оболонки) з ІЗОЛЯЦІЙНОГО матеріалу забезпечує необхідний рівень безпеки від ураження струмом та підвищену СТІЙКІСТЬ до ЗОВНІШНІХ механічних ушкоджень Разом конструкція задовольняє всім вимогам, що висуваються до експлуатації проводу в побуті і промисловості, тобто, вимогам до гнучкості, СТІЙКОСТІ до роздавлювання та розривання, дії води і вологи, а також непоширення полум'я в разі пожежі Комп'ютерна верстка Л Ціхановська Приклад електричного побутового проводу Були виготовлені зразки проводу на промислову напругу 250 450В КІЛЬКІСТЮ ЖИЛ 2 5 та перерізом кожної жили 0,75 бкв мм Проводи придатні для під'єднання однофазних та трифазних електроспоживачів з нульовою жилою та жилою заземлення Вони можуть стаціонарно прокладатись в тимчасових освітлювальних мережах по негорючих конструкціях, а також використовуватись для під'єднання до електромережі побутових споживачів слабкого струму, термопар та ш Зразки проводу пройшли випробування згідно вимог МЕК 60227, VDE 0281 та ТУ 16 К 13-020-93 і визнані придатними до експлуатації при температурі від мінус 25°С до плюс 50°С Виконання оболонки овальною в перерізі дає змогу загалом знизити вартість проводів, що має велике значення при їх масовому споживанні при збереженні необхідних споживчих властивостей Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
