Спосіб одержання пігментного діоксиду титану рутильної модифікації

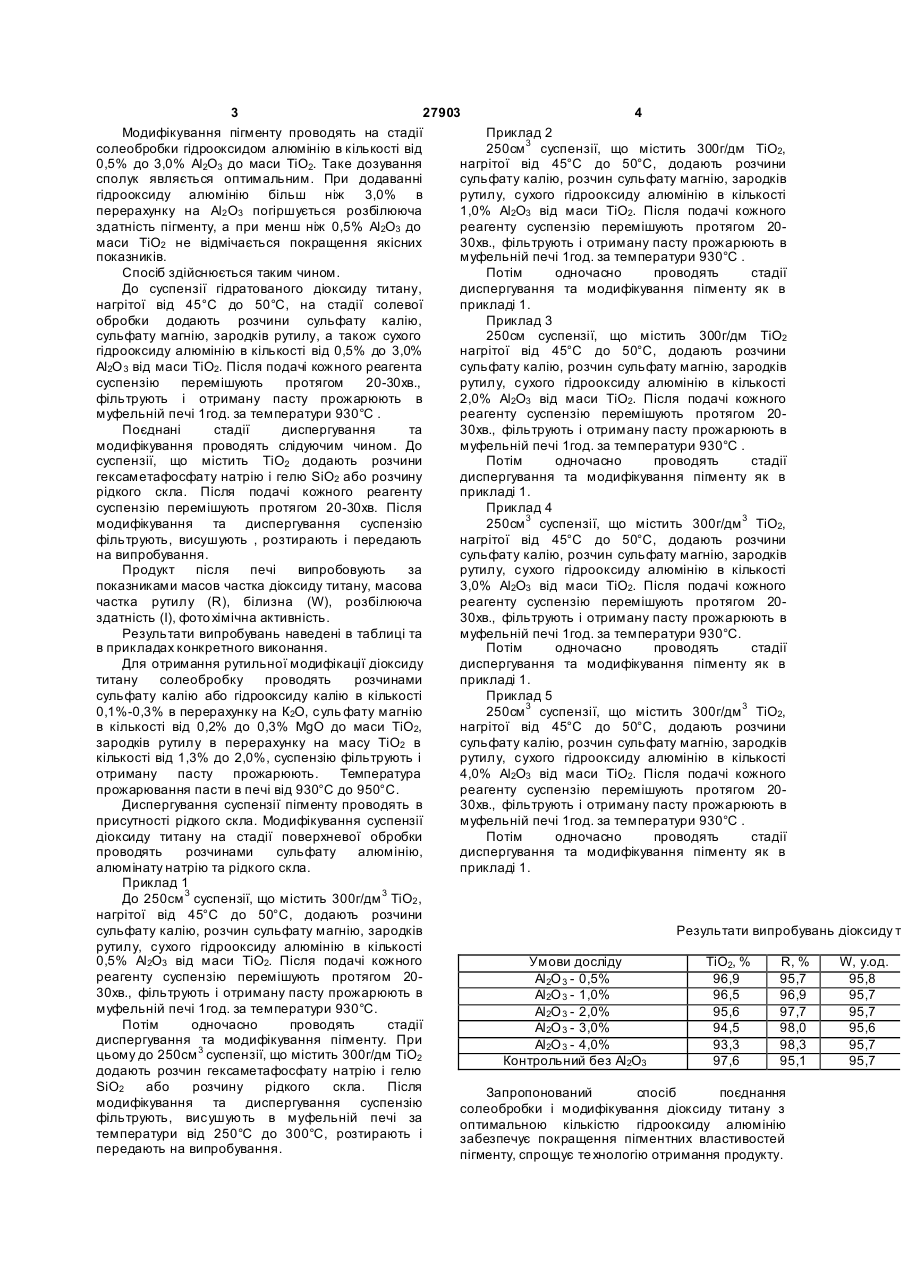

1. Спосіб одержання пігментного діоксиду титану р утильної модифікації, що включає стадії солеобробки, прожарювання, модифікування, диспергування суспензії діоксиду титану кремнієвмісними сполуками, фільтрації та сушіння готового продукту, який відрізняється тим, що модифікування солями алюмінію здійснюють на стадії солеобробки. 2. Спосіб за п. 1, який відрізняється тим, що модифікування здійснюють гідроксидом алюмінію в кількості від 0,5 % до 3,0 % А12О3 до маси ТіО2. (19) (21) u200703906 (22) 10.04.2007 (24) 26.11.2007 (72) ВАКАЛ СЕРГІЙ ВАСИЛЬОВИЧ, UA, ЗОЛОТАРЬОВ ОЛЕКСІЙ ЄГОРОВИЧ, UA, САЛЬНИК НАТАЛІЯ МИ ХАЙЛІВН А, U A, ТРОФИМЕНКО МИКОЛА ОЛЕКСІЙОВИЧ, U A, КІЙ ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A, ДОЛЯ ЛЕОНІД ПЕТРОВИЧ, UA, НИКОНЕЦЬ ІРИНА АН АТОЛІЇВН А, U A (73) СУМСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ МІНЕРАЛЬНИХ ДОБРИВ І ПІГМЕНТІВ, U A, ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "СУ МИХІМПРОМ", U A 3 27903 4 Модифікування пігменту проводять на стадії Приклад 2 солеобробки гідрооксидом алюмінію в кількості від 250см 3 суспензії, що містить 300г/дм TiO2, 0,5% до 3,0% Аl2О3 до маси ТіО2. Таке дозування нагрітої від 45°С до 50°С, додають розчини сполук являється оптимальним. При додаванні сульфату калію, розчин сульфату магнію, зародків гідрооксиду алюмінію більш ніж 3,0% в рутилу, сухого гідрооксиду алюмінію в кількості перерахунку на Аl2 О3 погіршується розбілююча 1,0% Аl2О3 від маси ТіО2. Після подачі кожного здатність пігменту, а при менш ніж 0,5% Аl2О3 до реагенту суспензію перемішують протягом 20маси ТіО2 не відмічається покращення якісних 30хв., фільтрують і отриману пасту прожарюють в показників. муфельній печі 1год. за температури 930°С . Спосіб здійснюється таким чином. Потім одночасно проводять стадії До суспензії гідратованого діоксиду титану, диспергування та модифікування пігменту як в нагрітої від 45°С до 50°C, на стадії солевої прикладі 1. обробки додають розчини сульфату калію, Приклад 3 сульфату магнію, зародків рутилу, а також сухого 250см суспензії, що містить 300г/дм ТіО2 гідрооксиду алюмінію в кількості від 0,5% до 3,0% нагрітої від 45°С до 50°С, додають розчини Аl2О 3 від маси ТіО2. Після подачі кожного реагента сульфату калію, розчин сульфату магнію, зародків суспензію перемішують протягом 20-30хв., рутилу, сухого гідрооксиду алюмінію в кількості фільтрують і отриману пасту прожарюють в 2,0% Аl2О3 від маси ТіО2. Після подачі кожного муфельній печі 1год. за температури 930°С . реагенту суспензію перемішують протягом 20Поєднані стадії диспергування та 30хв., фільтрують і отриману пасту прожарюють в модифікування проводять слідуючим чином. До муфельній печі 1год. за температури 930°C . суспензії, що містить ТіО2 додають розчини Потім одночасно проводять стадії гексаметафосфату натрію і гелю SiO2 або розчину диспергування та модифікування пігменту як в рідкого скла. Після подачі кожного реагенту прикладі 1. суспензію перемішують протягом 20-30хв. Після Приклад 4 модифікування та диспергування суспензію 250см 3 суспензії, що містить 300г/дм 3 TiO2, фільтрують, висушують , розтирають і передають нагрітої від 45°С до 50°С, додають розчини на випробування. сульфату калію, розчин сульфату магнію, зародків Продукт після печі випробовують за рутилу, сухого гідрооксиду алюмінію в кількості показниками масов частка діоксиду титану, масова 3,0% Аl2О3 від маси ТіО2. Після подачі кожного частка рутилу (R), білизна (W), розбілююча реагенту суспензію перемішують протягом 20здатність (І), фото хімічна активність. 30хв., фільтрують і отриману пасту прожарюють в Результати випробувань наведені в таблиці та муфельній печі 1год. за температури 930°С. в прикладах конкретного виконання. Потім одночасно проводять стадії Для отримання рутильної модифікації діоксиду диспергування та модифікування пігменту як в титану солеобробку проводять розчинами прикладі 1. сульфату калію або гідрооксиду калію в кількості Приклад 5 0,1%-0,3% в перерахунку на К2О, суль фату магнію 250см 3 суспензії, що містить 300г/дм 3 ТіО2, в кількості від 0,2% до 0,3% MgO до маси ТіО2, нагрітої від 45°С до 50°С, додають розчини зародків рутилу в перерахунку на масу ТіО2 в сульфату калію, розчин сульфату магнію, зародків кількості від 1,3% до 2,0%, суспензію фільтрують і рутилу, сухого гідрооксиду алюмінію в кількості отриману пасту прожарюють. Температура 4,0% Аl2О3 від маси ТіО2. Після подачі кожного прожарювання пасти в печі від 930°С до 950°C. реагенту суспензію перемішують протягом 20Диспергування суспензії пігменту проводять в 30хв., фільтрують і отриману пасту прожарюють в присутності рідкого скла. Модифікування суспензії муфельній печі 1год. за температури 930°С . діоксиду титану на стадії поверхневої обробки Потім одночасно проводять стадії проводять розчинами сульфату алюмінію, диспергування та модифікування пігменту як в алюмінату натрію та рідкого скла. прикладі 1. Приклад 1 До 250см 3 суспензії, що містить 300г/дм 3 ТіО2 , нагрітої від 45°С до 50°С, додають розчини сульфату калію, розчин сульфату магнію, зародків Результати випробувань діоксиду т рутилу, сухого гідрооксиду алюмінію в кількості 0,5% Аl2О3 від маси ТіО2. Після подачі кожного Умови досліду TiO2, % R, % W, у.од. реагенту суспензію перемішують протягом 20Аl2О 3 - 0,5% 96,9 95,7 95,8 30хв., фільтрують і отриману пасту прожарюють в Аl2О 3 - 1,0% 96,5 96,9 95,7 муфельній печі 1год. за температури 930°C. Аl2О 3 - 2,0% 95,6 97,7 95,7 Потім одночасно проводять стадії Аl2О 3 - 3,0% 94,5 98,0 95,6 диспергування та модифікування пігменту. При Аl2О 3 - 4,0% 93,3 98,3 95,7 цьому до 250см 3 суспензії, що містить 300г/дм ТіО2 Контрольний без Аl2О3 97,6 95,1 95,7 додають розчин гексаметафосфату натрію і гелю SiO2 або розчину рідкого скла. Після Запропонований спосіб поєднання модифікування та диспергування суспензію солеобробки і модифікування діоксиду титану з фільтрують, висушують в муфельній печі за оптимальною кількістю гідрооксиду алюмінію температури від 250°C до 300°C, розтирають і забезпечує покращення пігментних властивостей передають на випробування. пігменту, спрощує те хнологію отримання продукту.
