Спосіб одержання пігментного діоксиду титану рутильної модифікації

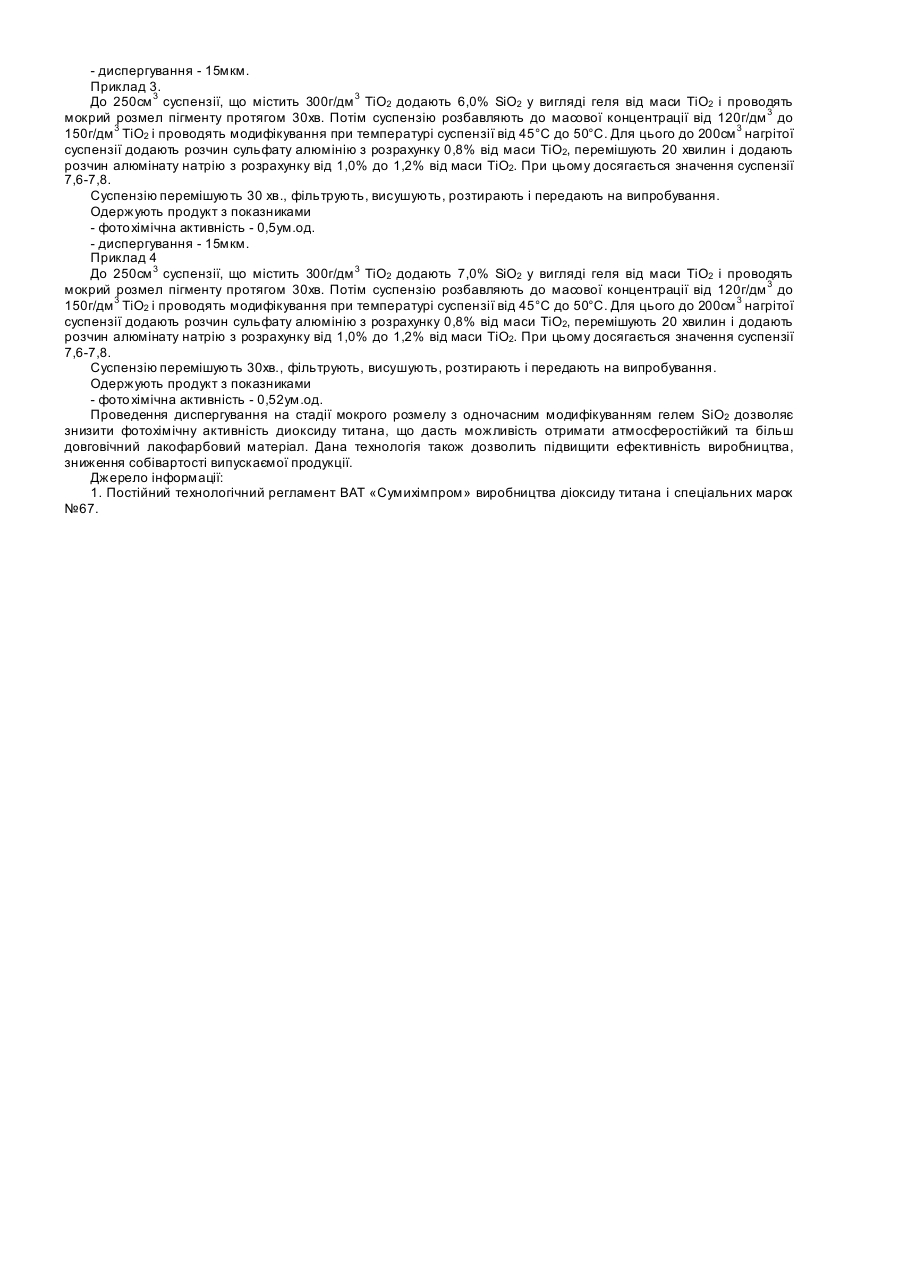

Корисна модель відноситься до технології виробництва диоксиду титана пігментного, а саме до способу диспергування та модифікування пігменту. Відомий спосіб одержання пігментного диоксиду титана рутильної модифікації (1), що включає - стадії диспергування та модифікування суспензії диоксиду титана кремнієвмісними сполуками, наприклад рідким склом, а також розчинами солей з наступною фільтрацією та сушкою диоксиду титана. Цей спосіб модифікування диоксиду титану не сприяє рівномірному та повному осадженню SiO2 на частинках диоксиду титана, що в свою чергу не дозволяє забезпечити лакофарбову продукцію стійкою до атмосферного впливу. В основу корисної моделі поставлена задача покращення якості пігментного диоксиду титана за показником фото хімічна активність, що в кінцевому результаті дозволить отримати лакофарбову продукцію атмосферостійку та більш довговічну. Поставлена задача досягається тим, що в способі одержання пігментного диоксиду титана, що включає стадії диспергування та модифікування суспензії диоксиду титану кремнієвмісними сполуками, наприклад рідким склом, а також розчинами солей з наступною фільтрацією та сушкою диоксиду титана стадії диспергування та модифікування суспензії диоксиду титана кремнієвмісними сполуками здійснюють одночасно на стадії мокрого розмелу, а в якості кремнійвмісної сполуки використовують гель SiO2 в кількості від 0,5% до 6,0% по відношенню до диоксиду титан у. Гель, що використовується, одержують, наприклад нейтралізацією розчинів рідкого скла сірчаною кислотою, має значно розвинену поверхню, який при обробці рівномірно та щільно покриває частинки диоксиду титана. Одночасне проведення стадії мокрого розмелу та модифікування дозволяє інтенсифікувати процес поверхневої обробки, що скорочує процес отримання диоксиду титана. Проведення обробки суспензії диоксиду титана гелем SiO2 в кількості від 0,5% до 6,0% по відношенню до диоксиду титана, являється оптимальним, так як при використанні концентрації гелю нижче 0,5% не досягається щільного покриття частинок суспензії диоксиду титана, що погіршує фото хімічну активність пігменту. Цей показник одержують на рівні 0,7 умовних одиниць (див.табл.). А при перевищенні кількості гелю понад 6,0% значного покращення якісних показників не спостерігається. Таблиця Показники, що контролюються Фотохімічна активність (у.о.) Диспергування, мкм Масова частка SiО2 Прототип 0,8 15 0,4 Приклад 1 0,7 14 0,5 Приклад 2 0,65 15 2,0 Приклад 3 0,5 15 6,0 Приклад 4 0,52 7,0 Спосіб здійснюється таким чином До суспензії диоксиду титана додають від 0,5% до 6,0% SiО2 у ви гляді геля від маси ТіО2 і проводять мокрий розмел пігменту протягом 30хв. Потім суспензію розбавляють до масової концентрації від 120г/дм 3 до 150г/дм 3 ТіО2 і проводять модифікування при температурі суспензії від 45°С до 50°С. Для цього до 200см 3 нагрітої суспензії додають розчин сульфату алюмінію з розрахунку 0,8% від маси ТіО2, перемішують 20 хвилин і додають розчин алюмінату натрію з розрахунку від 1,0% до 1,2% від маси ТіО2. При цьому досягається значення суспензії 7,6-7,8. Суспензію перемішують 30хв., фільтрують, висушують, розтирають і передають на випробування. По прототипу. На стадії мокрого розмелу до суспензії додають розчин рідкого скла із щільністю 1,065г/см 3 в якості диспергатору з розрахунку 0,4% SіO2 від маси ТіО2. Потім на стадії поверхневої обробки проводять модифікування суспензії розчином рідкого скла з розрахунку від 0,8% до 1,2% SіO2 до маси ТіО2, додають розчин сульфату алюмінію з розрахунку 0,8% від маси ТіО2, перемішують 20 хвилин і додають розчин алюмінату натрію з розрахунку від 1,0% до 1,2% від маси ТіО2. Після введення кожного реагента суспензію перемішується 20-25 хвилин. Одержують продукт з показниками - фотохімічна активність - 0,8ум.од. - диспергування - 15мкм. Приклад 1. До 250см 3 суспензії, що містить 300г/дм 3 ТіО2 додають 0,5% SiO2 у вигляді геля від маси ТіО2 і проводять мокрий розмел пігменту протягом 30хв. Потім суспензію розбавляють до масової концентрації від 120г/дм 3 до 150г/дм 3 ТіО2 і проводять модифікування при температурі суспензії від 45°С до 50°С. Для цього до 200см 3 нагрітої суспензії додають розчин сульфату алюмінію з розрахунку 0,8% від маси ТіО2, перемішують 20 хвилин і додають розчин алюмінату натрію з розрахунку від 1,0% до 1,2% від маси ТіО2. При цьому досягається значення суспензії 7,6-7,8. Суспензію перемішують 30хв., фільтрують, висушують, розтирають і передають на випробування. Одержують продукт з показниками - фотохімічна активність - 0,7ум.од. - диспергування - 14мкм. Приклад 2. До 250см 3 суспензії, що містить 300г/дм 3 ТiO2 додають 2,0% SiO2 у вигляді геля від маси ТiO2 і проводять мокрий розмел пігменту протягом 30хв. Потім суспензію розбавляють до масової концентрації від 120г/дм 3 до 150г/дм 3 ТiO2 і проводять модифікування при температурі суспензії від 45°С до 50°С. Для цього до 200см нагрітої суспензії додають розчин сульфату алюмінія з розрахунку 0,8% від маси ТiO2, перемішують 20 хвилин і додають розчин алюмінату натрію з розрахунку від 1,0% до 1,2% від маси ТiO2. При цьому досягається значення суспензії 7,6-7,8. Суспензію перемішують 30хв., фільтрують, висушують, розтирають і передають на випробування. Одержують продукт з показниками - фото хімічна активність - 0,65ум.од. - диспергування - 15мкм. Приклад 3. До 250см 3 суспензії, що містить 300г/дм 3 ТiO2 додають 6,0% SiO2 у вигляді геля від маси ТiO2 і проводять мокрий розмел пігменту протягом 30хв. Потім суспензію розбавляють до масової концентрації від 120г/дм 3 до 150г/дм 3 ТiO2 і проводять модифікування при температурі суспензії від 45°С до 50°С. Для цього до 200см 3 нагрітої суспензії додають розчин сульфату алюмінію з розрахунку 0,8% від маси ТiO2, перемішують 20 хвилин і додають розчин алюмінату натрію з розрахунку від 1,0% до 1,2% від маси ТiO2. При цьому досягається значення суспензії 7,6-7,8. Суспензію перемішують 30 хв., фільтрують, висушують, розтирають і передають на випробування. Одержують продукт з показниками - фотохімічна активність - 0,5ум.од. - диспергування - 15мкм. Приклад 4 До 250см 3 суспензії, що містить 300г/дм 3 ТiO2 додають 7,0% SiO2 у вигляді геля від маси ТiO2 і проводять мокрий розмел пігменту протягом 30хв. Потім суспензію розбавляють до масової концентрації від 120г/дм 3 до 150г/дм 3 ТiO2 і проводять модифікування при температурі суспензії від 45°С до 50°С. Для цього до 200см 3 нагрітої суспензії додають розчин сульфату алюмінію з розрахунку 0,8% від маси ТiO2, перемішують 20 хвилин і додають розчин алюмінату натрію з розрахунку від 1,0% до 1,2% від маси ТiO2. При цьому досягається значення суспензії 7,6-7,8. Суспензію перемішують 30хв., фільтрують, висушують, розтирають і передають на випробування. Одержують продукт з показниками - фото хімічна активність - 0,52ум.од. Проведення диспергування на стадії мокрого розмелу з одночасним модифікуванням гелем SіО2 дозволяє знизити фотохімічну активність диоксиду титана, що дасть можливість отримати атмосферостійкий та більш довговічний лакофарбовий матеріал. Дана технологія також дозволить підвищити ефективність виробництва, зниження собівартості випускаємої продукції. Джерело інформації: 1. Постійний технологічний регламент ВАТ «Сумихімпром» виробництва діоксиду титана і спеціальних марок №67.
