Льоткова маса

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27960

Опубліковано: 26.11.2007

Автори: Давіденко Олександр Миколайович, Змієвський Артур Станіславович

Завантажити PDF файл.

Формула / Реферат

Льоткова маса, що включає шамотний порошок, рідке скло, яка відрізняється тим, що як наповнювач включає вогнетривку мелену глину, а як легуючі добавки - суміш грубодисперсних порошків SiC, ТiО2, MgO, Fe і тонкодисперсного порошку графіту в співвідношенні (1:1:1:1:7) при наступному співвідношенні компонентів, %:

вогнетривка мелена глина

20-40

шамотний порошок

10-15

рідке скло

20-30

суміш грубодисперсних порошків SiC, ТiО2, MgO, Fe зі ступенем дисперсності <2000 мкм і тонкодисперсного порошку графіту зі ступенем дисперсності <50 мкм

5-15.

Текст

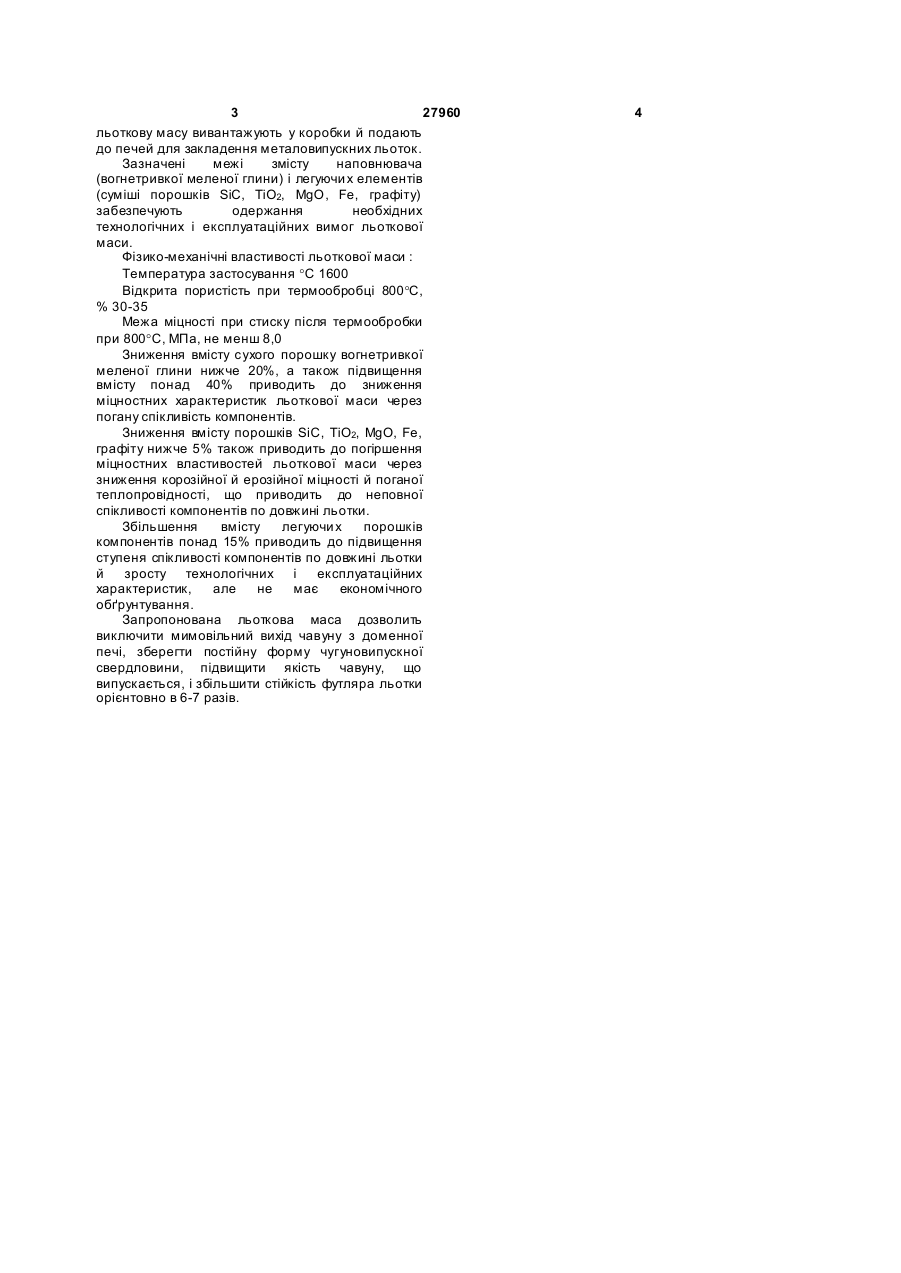

Льоткова маса, що включає шамотний порошок, рідке скло, яка відрізняється тим, що як наповнювач включає вогнетривку мелену глину, а 3 27960 льоткову масу вивантажують у коробки й подають до печей для закладення металовипускних льоток. Зазначені межі змісту наповнювача (вогнетривкої меленої глини) і легуючи х елементів (суміші порошків SiC, ТiО2, MgO, Fe, графіту) забезпечують одержання необхідних технологічних і експлуатаційних вимог льоткової маси. Фізико-механічні властивості льоткової маси : Температура застосування °С 1600 Відкрита пористість при термообробці 800°С, % 30-35 Межа міцності при стиску після термообробки при 800°С, МПа, не менш 8,0 Зниження вмісту сухого порошку вогнетривкої меленої глини нижче 20%, а також підвищення вмісту понад 40% приводить до зниження міцностних характеристик льоткової маси через погану спікливість компонентів. Зниження вмісту порошків SiC, ТiО2, MgO, Fe, графіту нижче 5% також приводить до погіршення міцностних властивостей льоткової маси через зниження корозійної й ерозійної міцності й поганої теплопровідності, що приводить до неповної спікливості компонентів по довжині льотки. Збільшення вмісту легуючи х порошків компонентів понад 15% приводить до підвищення ступеня спікливості компонентів по довжині льотки й зросту технологічних і експлуатаційних характеристик, але не має економічного обґрунтування. Запропонована льоткова маса дозволить виключити мимовільний вихід чавуну з доменної печі, зберегти постійну форму чугуновипускної свердловини, підвищити якість чавуну, що випускається, і збільшити стійкість футляра льотки орієнтовно в 6-7 разів. 4

Дивитися
