Установка для захисту від внутрішньої корозії сталевих трубопроводів

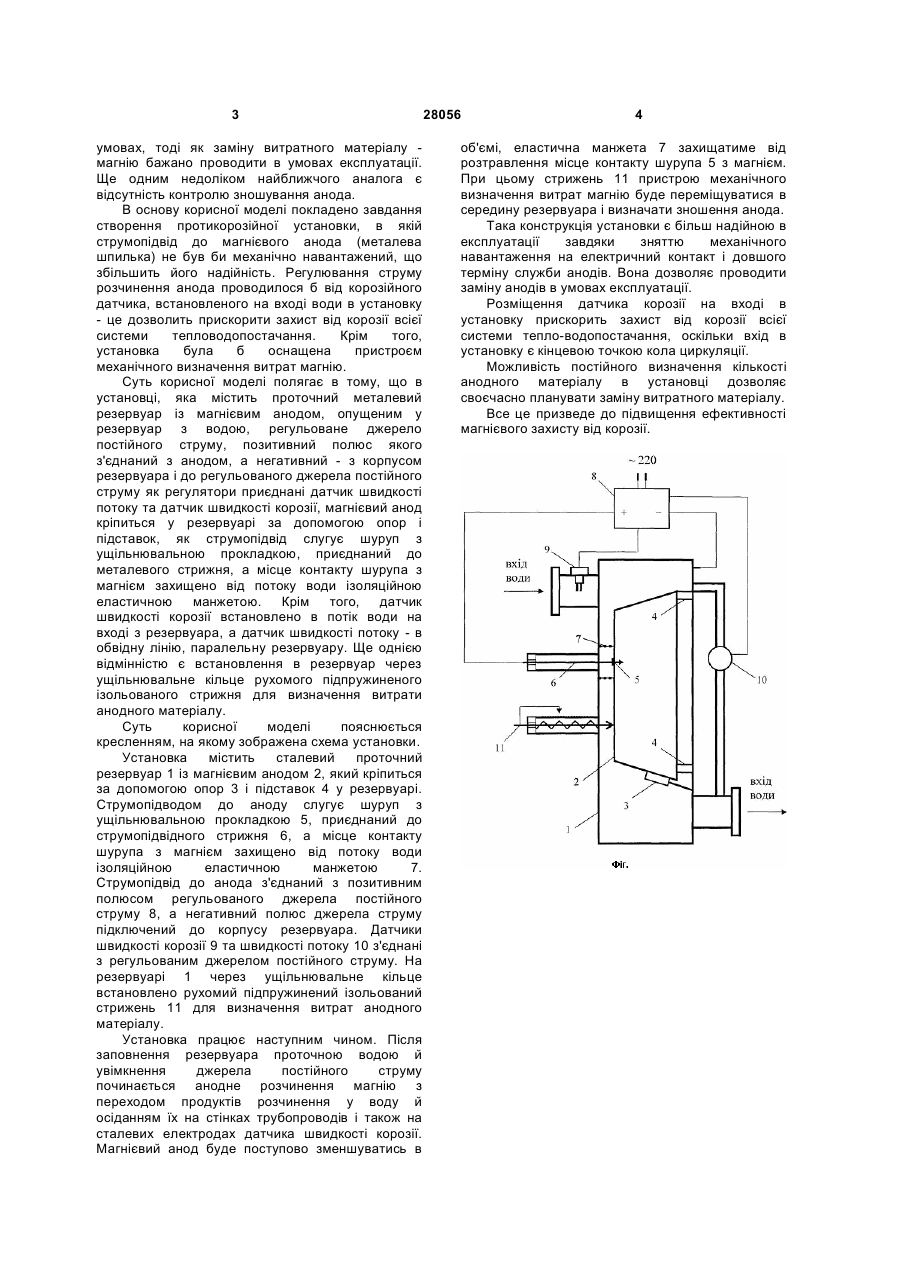

1. Установка для захисту від внутрішньої корозії сталевих трубопроводів, що містить проточний металевий резервуар із принаймні одним магнієвим анодом, опущеним у резервуар з водою, регульоване джерело постійного струму, позитивний полюс якого з'єднаний з анодом, а негативний - з корпусом резервуара, а до регульованого джерела постійного струму як регулятори приєднані датчики швидкості потоку та швидкості корозії, яка відрізняється тим, що 3 умовах, тоді як заміну витратного матеріалу магнію бажано проводити в умовах експлуатації. Ще одним недоліком найближчого аналога є відсутність контролю зношування анода. В основу корисної моделі покладено завдання створення протикорозійної установки, в якій струмопідвід до магнієвого анода (металева шпилька) не був би механічно навантажений, що збільшить його надійність. Регулювання струму розчинення анода проводилося б від корозійного датчика, встановленого на вході води в установку - це дозволить прискорити захист від корозії всієї системи тепловодопостачання. Крім того, установка була б оснащена пристроєм механічного визначення витрат магнію. Суть корисної моделі полягає в тому, що в установці, яка містить проточний металевий резервуар із магнієвим анодом, опущеним у резервуар з водою, регульоване джерело постійного струму, позитивний полюс якого з'єднаний з анодом, а негативний - з корпусом резервуара і до регульованого джерела постійного струму як регулятори приєднані датчик швидкості потоку та датчик швидкості корозії, магнієвий анод кріпиться у резервуарі за допомогою опор і підставок, як струмопідвід слугує шуруп з ущільнювальною прокладкою, приєднаний до металевого стрижня, а місце контакту шурупа з магнієм захищено від потоку води ізоляційною еластичною манжетою. Крім того, датчик швидкості корозії встановлено в потік води на вході з резервуара, а датчик швидкості потоку - в обвідну лінію, паралельну резервуару. Ще однією відмінністю є встановлення в резервуар через ущільнювальне кільце рухомого підпружиненого ізольованого стрижня для визначення витрати анодного матеріалу. Суть корисної моделі пояснюється кресленням, на якому зображена схема установки. Установка містить сталевий проточний резервуар 1 із магнієвим анодом 2, який кріпиться за допомогою опор 3 і підставок 4 у резервуарі. Струмопідводом до аноду слугує шуруп з ущільнювальною прокладкою 5, приєднаний до струмопідвідного стрижня 6, а місце контакту шурупа з магнієм захищено від потоку води ізоляційною еластичною манжетою 7. Струмопідвід до анода з'єднаний з позитивним полюсом регульованого джерела постійного струму 8, а негативний полюс джерела струму підключений до корпусу резервуара. Датчики швидкості корозії 9 та швидкості потоку 10 з'єднані з регульованим джерелом постійного струму. На резервуарі 1 через ущільнювальне кільце встановлено рухомий підпружинений ізольований стрижень 11 для визначення витрат анодного матеріалу. Установка працює наступним чином. Після заповнення резервуара проточною водою й увімкнення джерела постійного струму починається анодне розчинення магнію з переходом продуктів розчинення у воду й осіданням їх на стінках трубопроводів і також на сталевих електродах датчика швидкості корозії. Магнієвий анод буде поступово зменшуватись в 28056 4 об'ємі, еластична манжета 7 захищатиме від розтравлення місце контакту шурупа 5 з магнієм. При цьому стрижень 11 пристрою механічного визначення витрат магнію буде переміщуватися в середину резервуара і визначати зношення анода. Така конструкція установки є більш надійною в експлуатації завдяки зняттю механічного навантаження на електричний контакт і довшого терміну служби анодів. Вона дозволяє проводити заміну анодів в умовах експлуатації. Розміщення датчика корозії на вході в установку прискорить захист від корозії всієї системи тепло-водопостачання, оскільки вхід в установку є кінцевою точкою кола циркуляції. Можливість постійного визначення кількості анодного матеріалу в установці дозволяє своєчасно планувати заміну витратного матеріалу. Все це призведе до підвищення ефективності магнієвого захисту від корозії.
