Спосіб виготовлення фосфогіпсового в’яжучого

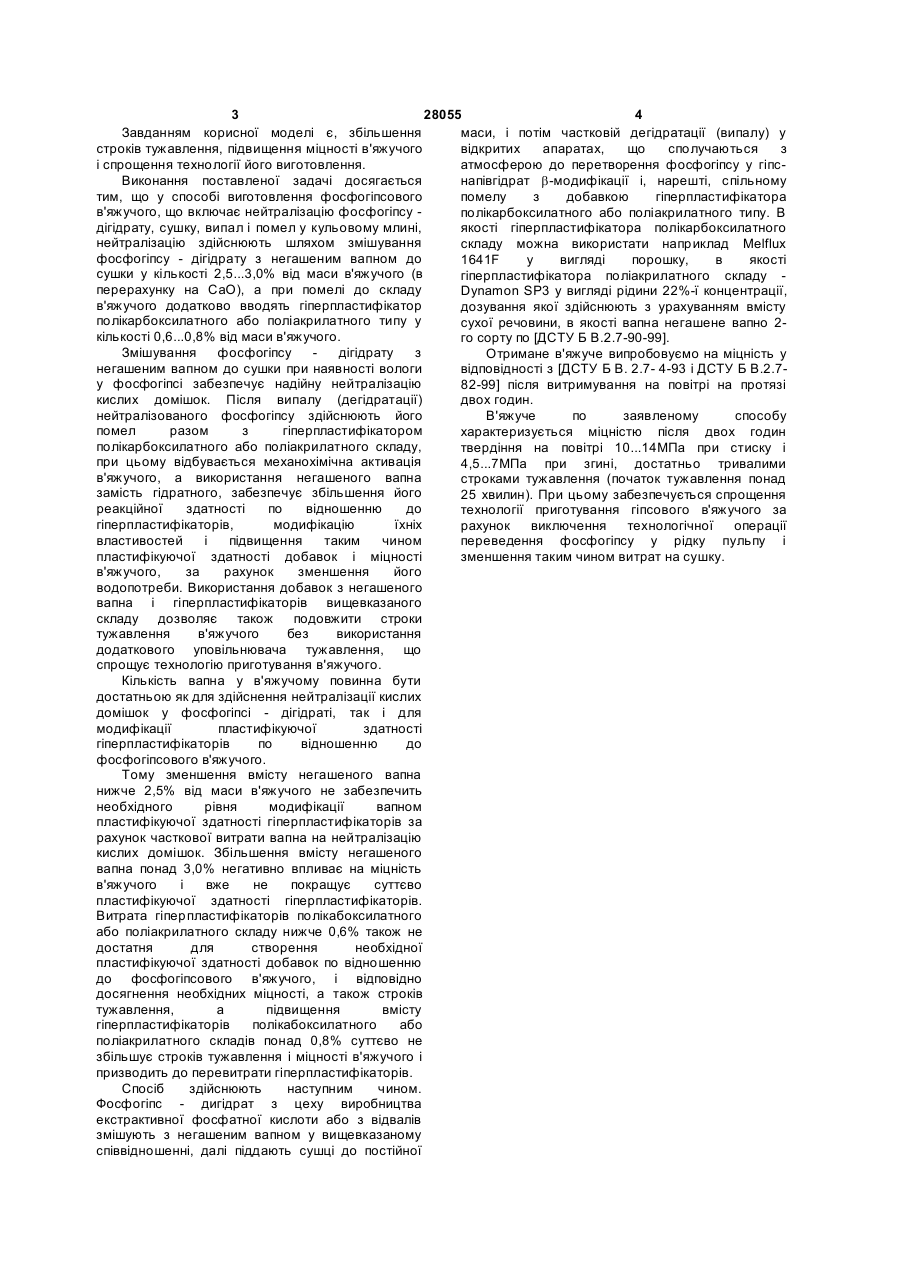

Спосіб виготовлення фосфогіпсового в'яжучого, що включає нейтралізацію фосфогіпсудигідрату, сушіння, випал і помел у кульовому млині, який відрізняється тим, що нейтралізацію здійснюють шляхом змішування фосфогіпсудигідрату до сушіння з негашеним вапном у кількості 2,5...3,0 % від маси в'яжучого (в перерахунку на СаО), а при помелі до складу в'яжучого додатково вводять гіперпластифікатор полікарбоксилатного або поліакрилатного типу у кількості 0,6...0,8 % від маси в'яжучого. (19) (21) u200707556 (22) 05.07.2007 (24) 26.11.2007 (72) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, UA, МИРОНЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, UA, ШЕСТАКОВ ВОЛОДИМИР ЛЕОНТІЙОВИЧ, UA, ГРИБ ЮРІЙ СТЕПАНОВИЧ, UA, ВОВК ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, UA, КАРПЕНКО ГРИГОРІЙ ВАЛЕРІЙОВИЧ, UA, КАРПОВЕЦЬ ВАЛЕНТИН ПИЛИПОВИЧ, UA (73) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, UA, МИРОНЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, UA, ШЕСТАКОВ ВОЛОДИМИР ЛЕОНТІЙОВИЧ, UA, ГРИБ ЮРІЙ СТЕПАНОВИЧ, UA, ВОВК ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, UA, КАРПЕНКО 3 28055 4 маси, і потім частковій дегідратації (випалу) у Завданням корисної моделі є, збільшення відкритих апаратах, що сполучаються з строків тужавлення, підвищення міцності в'яжучого атмосферою до перетворення фосфогіпсу у гіпсі спрощення технології його виготовлення. Виконання поставленої задачі досягається напівгідрат b-модифікації і, нарешті, спільному тим, що у способі виготовлення фосфогіпсового помелу з добавкою гіперпластифікатора в'яжучого, що включає нейтралізацію фосфогіпсу полікарбоксилатного або поліакрилатного типу. В дігідрату, сушку, випал і помел у кульовому млині, якості гіперпластифікатора полікарбоксилатного нейтралізацію здійснюють шляхом змішування складу можна використати наприклад Melflux фосфогіпсу - дігідрату з негашеним вапном до 1641F y вигляді порошку, в якості сушки у кількості 2,5...3,0% від маси в'яжучого (в гіперпластифікатора поліакрилатного складу перерахунку на СаО), а при помелі до складу Dynamon SP3 у вигляді рідини 22%-ї концентрації, в'яжучого додатково вводять гіперпластифікатор дозування якої здійснюють з урахуванням вмісту полікарбоксилатного або поліакрилатного типу у сухої речовини, в якості вапна негашене вапно 2кількості 0,6...0,8% від маси в'яжучого. го сорту по [ДСТУ Б В.2.7-90-99]. Змішування фосфогіпсу дігідрату з Отримане в'яжуче випробовуємо на міцність у негашеним вапном до сушки при наявності вологи відповідності з [ДСТУ Б В. 2.7- 4-93 і ДСТУ Б В.2.7у фосфогіпсі забезпечує надійну нейтралізацію 82-99] після витримування на повітрі на протязі кислих домішок. Після випалу (дегідратації) двох годин. нейтралізованого фосфогіпсу здійснюють його В'яжуче по заявленому способу помел разом з гіперпластифікатором характеризується міцністю після двох годин полікарбоксилатного або поліакрилатного складу, твердіння на повітрі 10...14МПа при стиску і при цьому відбувається механохімічна активація 4,5...7МПа при згині, достатньо тривалими в'яжучого, а використання негашеного вапна строками тужавлення (початок тужавлення понад замість гідратного, забезпечує збільшення його 25 хвилин). При цьому забезпечується спрощення реакційної здатності по відношенню до технології приготування гіпсового в'яжучого за гіперпластифікаторів, модифікацію їхніх рахунок виключення технологічної операції властивостей і підвищення таким чином переведення фосфогіпсу у рідку пульпу і пластифікуючої здатності добавок і міцності зменшення таким чином витрат на сушку. в'яжучого, за рахунок зменшення його водопотреби. Використання добавок з негашеного вапна і гіперпластифікаторів вищевказаного складу дозволяє також подовжити строки тужавлення в'яжучого без використання додаткового уповільнювача тужавлення, що спрощує технологію приготування в'яжучого. Кількість вапна у в'яжучому повинна бути достатньою як для здійснення нейтралізації кислих домішок у фосфогіпсі - дігідраті, так і для модифікації пластифікуючої здатності гіперпластифікаторів по відношенню до фосфогіпсового в'яжучого. Тому зменшення вмісту негашеного вапна нижче 2,5% від маси в'яжучого не забезпечить необхідного рівня модифікації вапном пластифікуючої здатності гіперпластифікаторів за рахунок часткової витрати вапна на нейтралізацію кислих домішок. Збільшення вмісту негашеного вапна понад 3,0% негативно впливає на міцність в'яжучого і вже не покращує суттєво пластифікуючої здатності гіперпластифікаторів. Витрата гіперпластифікаторів полікабоксилатного або поліакрилатного складу нижче 0,6% також не достатня для створення необхідної пластифікуючої здатності добавок по відношенню до фосфогіпсового в'яжучого, і відповідно досягнення необхідних міцності, а також строків тужавлення, а підвищення вмісту гіперпластифікаторів полікабоксилатного або поліакрилатного складів понад 0,8% суттєво не збільшує строків тужавлення і міцності в'яжучого і призводить до перевитрати гіперпластифікаторів. Спосіб здійснюють наступним чином. Фосфогіпс - дигідрат з цеху виробництва екстрактивної фосфатної кислоти або з відвалів змішують з негашеним вапном у вищевказаному співвідношенні, далі піддають сушці до постійної
