Спосіб захисту від корозії внутрішньої поверхні трубопроводу

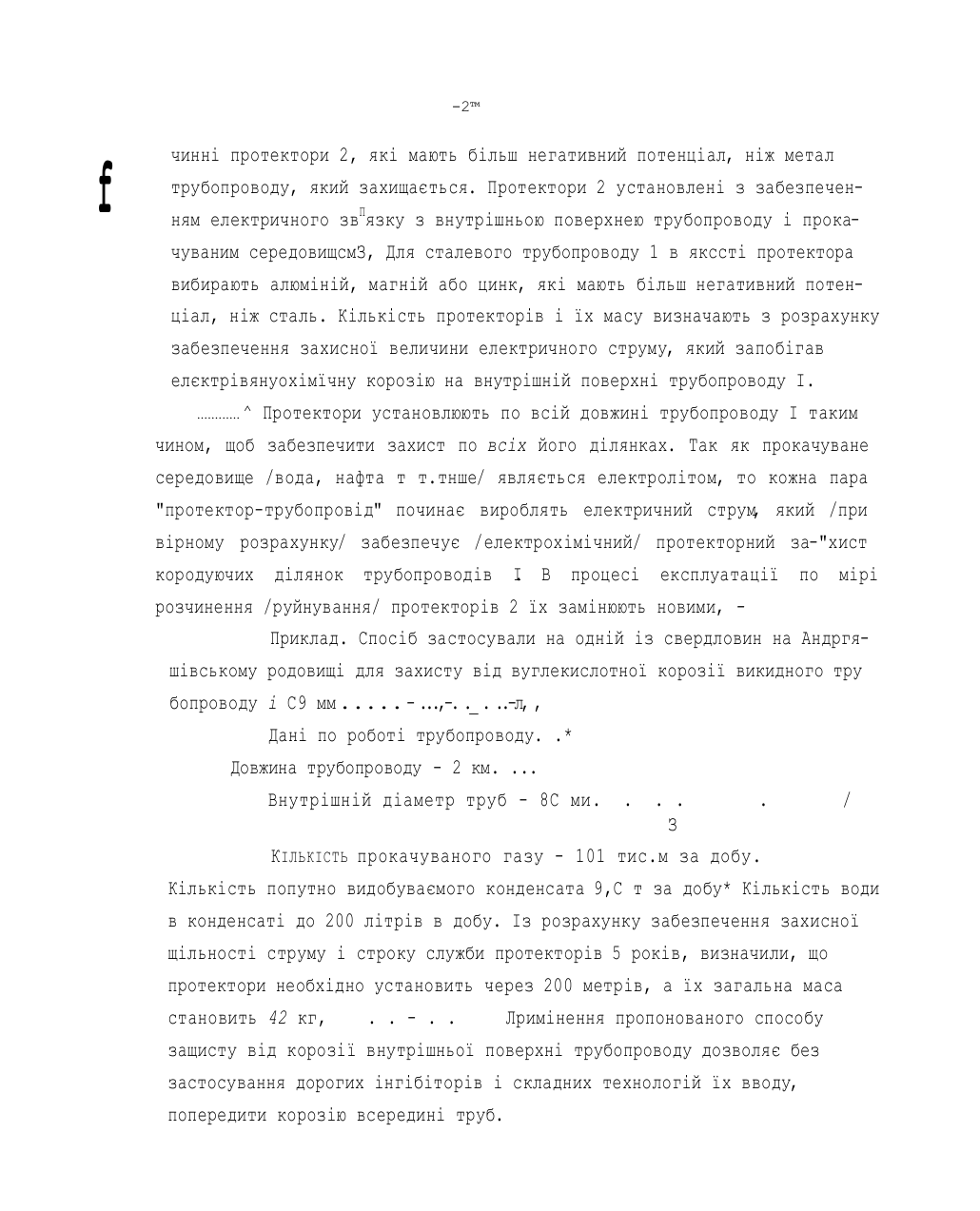

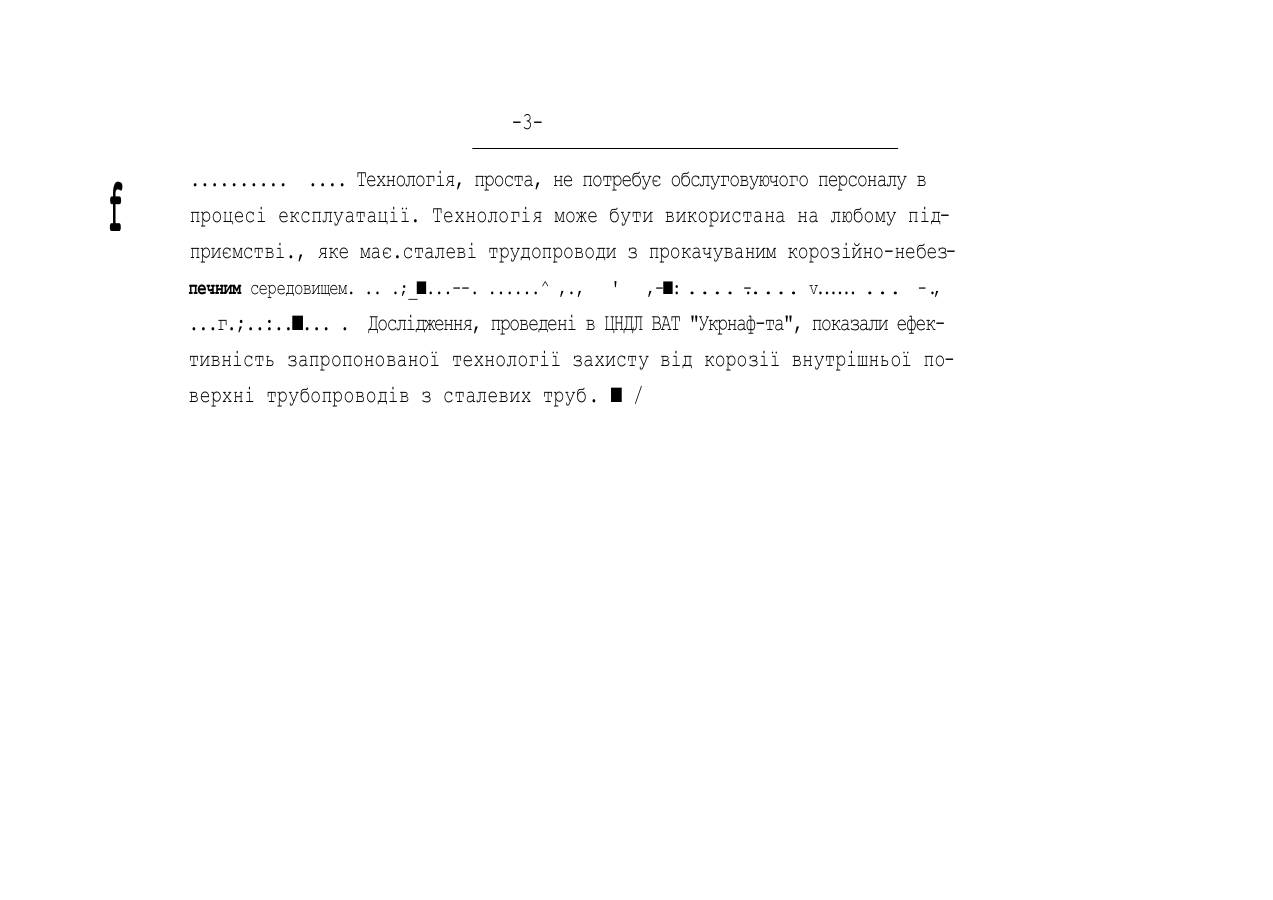

МІЖ С ?3F 13/СО СЛОСІГ ЗАХИСТУ Б +Д T{0P03fI ВНУТРІШНЬОЇ ТОЗЕРХНІ . _ ТРУБОПРОВОДУ. ІЗинахід відноситься до електрохімічних засобів захисту від корозії, а більш конкретно до способів протекторного захисту труб і тру бопроводів. . . . Відомий спосіб захисту від корозії внутрішньої поверхні трус шляхом катодної поляризації анодних зон. /Збірник керівних матеріалів по захисту міських підземних трубопроводів від корозії. Ленінград, Нед ра, 1987, с.184-210/. : - Проте даний спосіб не можна використовувати для захисту від корозії внутрішньої поверхні труб і трубопроводів, так як джерела поляризації розташовані зовні труб на деякій відстані від них. . >. Суть цього винаходу - розширення області застосування за рахунок розміщення протекторів всередині труб. Поставлене завдання досягається за рахунок того, що всередині трубопроводу установлюють розчинні протектори, які мають більш негативний потенціал, ніж метал трубопроводу, який захищається, з забезпеченням електричного зв"язку протектора з внутрішньою поверхнею труб і прокачуваним середовищем, при цьому необхідна кількість і масу протекторів визначають з розрахунку забезпечення захисної величини електричного струму. .. , _ . , . _ . . ,,. , Спосіб пояснюється схемою установки протекторів всередині трубопроводу. На ^р/г. показаний трубопровід І, в якому установлені роз -2™ f чинні протектори 2, які мають більш негативний потенціал, ніж метал трубопроводу, який захищається. Протектори 2 установлені з забезпеченням електричного звПязку з внутрішньою поверхнею трубопроводу і прокачуваним середовищсмЗ, Для сталевого трубопроводу 1 в якссті протектора вибирають алюміній, магній або цинк, які мають більш негативний потенціал, ніж сталь. Кількість протекторів і їх масу визначають з розрахунку забезпечення захисної величини електричного струму, який запобігав елєктрівянуохімїчну корозію на внутрішній поверхні трубопроводу І. ............ ^ Протектори установлюють по всій довжині трубопроводу І таким чином, щоб забезпечити захист по всіх його ділянках. Так як прокачуване середовище /вода, нафта т т.тнше/ являється електролітом, то кожна пара "протектор-трубопровід" починає вироблять електричний струм, який /при вірному розрахунку/ забезпечує /електрохімічний/ протекторний за-"хист кородуючих ділянок трубопроводів І В процесі експлуатації по мірі . розчинення /руйнування/ протекторів 2 їх замінюють новими, Приклад. Спосіб застосували на одній із свердловин на Андргяшівському родовищі для захисту від вуглекислотної корозії викидного тру бопроводу і С9 мм ..... - ...,-. ._ . ..-л, , Дані по роботі трубопроводу. .* Довжина трубопроводу - 2 км. ... Внутрішній діаметр труб - 8С ми. . . . . / З КІЛЬКІСТЬ прокачуваного газу - 101 тис.м за добу. Кількість попутно видобуваємого конденсата 9,С т за добу* Кількість води в конденсаті до 200 літрів в добу. Із розрахунку забезпечення захисної щільності струму і строку служби протекторів 5 років, визначили, що протектори необхідно установить через 200 метрів, а їх загальна маса становить 42 кг, . . - . . Лримінення пропонованого способу защисту від корозії внутрішньої поверхні трубопроводу дозволяє без застосування дорогих інгібіторів і складних технологій їх вводу, попередити корозію всередині труб. -3 f .......... .... Технологія, проста, не потребує обслуговуючого персоналу в процесі експлуатації. Технологія може бути використана на любому підприємстві., яке має.сталеві трудопроводи з прокачуваним корозійно-небезпечним середовищем. .. .;_ ...--. ......^ ,., ' ,- : .... -.... v...... ... - . . , ...г.;..:.. ... . Дослідження, проведені в ЦНДЛ ВАТ "Укрнаф-та", показали ефективність запропонованої технології захисту від корозії внутрішньої поверхні трубопроводів з сталевих труб. / захисти корозії ІАЦТр,Шііьбг YZZ : В.ОКуртоб С д. Мант к М,М.
