Захисна маска електрозварювача

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 28123

Опубліковано: 26.11.2007

Завантажити PDF файл.

Формула / Реферат

Захисна маска електрозварювача, що містить жорсткий корпус з оглядовим вікном, елемент кріплення маски до голови і шарнірно з'єднану з корпусом рамку, у якій розміщені захисне скло і світлофільтр, яка відрізняється тим, що привід повороту рамки виконаний у вигляді жорсткого тросика, зв'язаного одним своїм кінцем з рамкою, і рукоятки керування тросиком, з'єднаної з іншим його кінцем і закріпленої з можливістю повороту в двох напрямках на електротримачі.

Текст

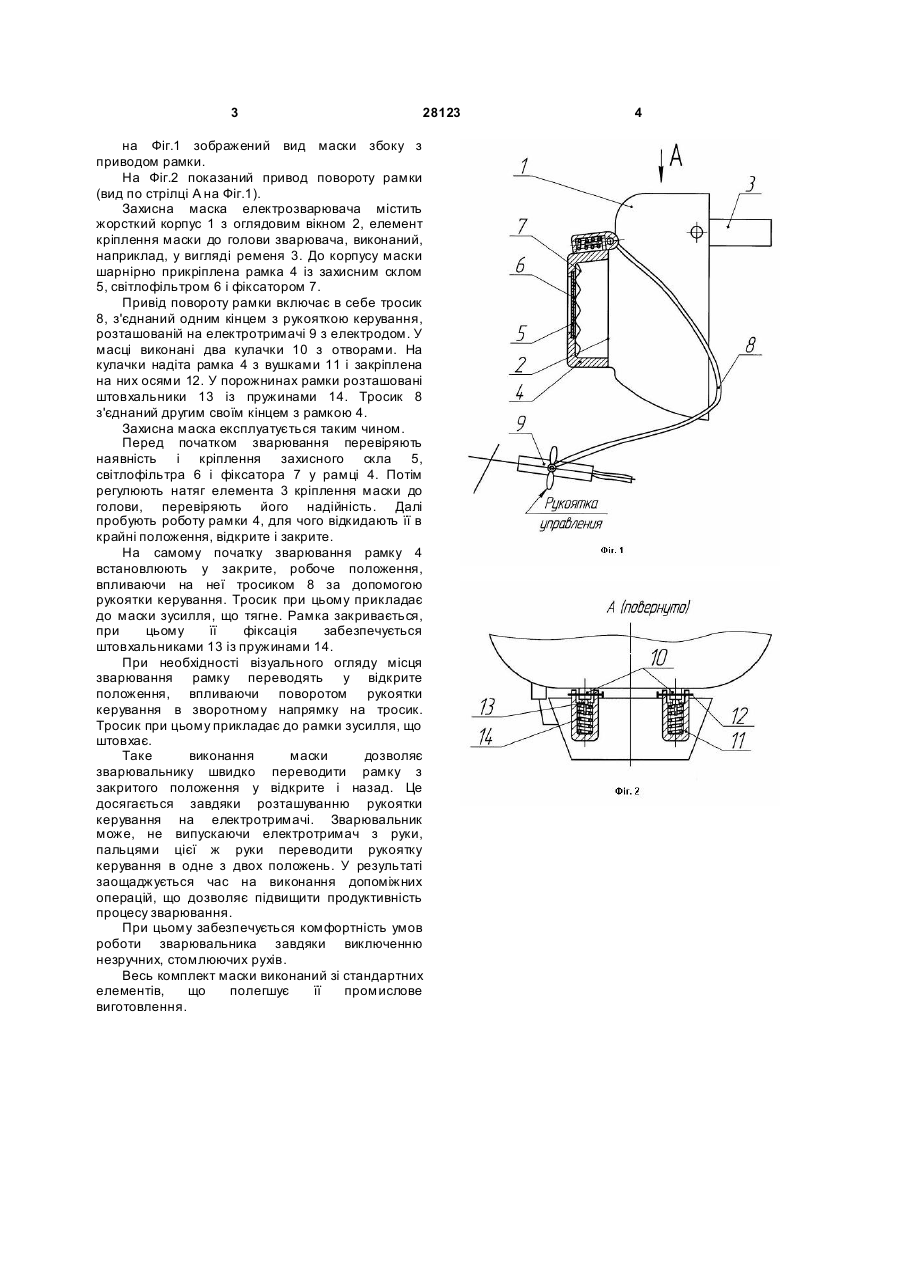

Захисна маска електрозварювача, що містить жорсткий корпус з оглядовим вікном, елемент 3 28123 на Фіг.1 зображений вид маски збоку з приводом рамки. На Фіг.2 показаний привод повороту рамки (вид по стрілці А на Фіг.1). Захисна маска електрозварювача містить жорсткий корпус 1 з оглядовим вікном 2, елемент кріплення маски до голови зварювача, виконаний, наприклад, у вигляді ременя 3. До корпусу маски шарнірно прикріплена рамка 4 із захисним склом 5, світлофільтром 6 і фіксатором 7. Привід повороту рамки включає в себе тросик 8, з'єднаний одним кінцем з рукояткою керування, розташованій на електротримачі 9 з електродом. У масці виконані два кулачки 10 з отворами. На кулачки надіта рамка 4 з вушками 11 і закріплена на них осями 12. У порожнинах рамки розташовані штовхальники 13 із пружинами 14. Тросик 8 з'єднаний другим своїм кінцем з рамкою 4. Захисна маска експлуатується таким чином. Перед початком зварювання перевіряють наявність і кріплення захисного скла 5, світлофільтра 6 і фіксатора 7 у рамці 4. Потім регулюють натяг елемента 3 кріплення маски до голови, перевіряють його надійність. Далі пробують роботу рамки 4, для чого відкидають її в крайні положення, відкрите і закрите. На самому початку зварювання рамку 4 встановлюють у закрите, робоче положення, впливаючи на неї тросиком 8 за допомогою рукоятки керування. Тросик при цьому прикладає до маски зусилля, що тягне. Рамка закривається, при цьому її фіксація забезпечується штовхальниками 13 із пружинами 14. При необхідності візуального огляду місця зварювання рамку переводять у відкрите положення, впливаючи поворотом рукоятки керування в зворотному напрямку на тросик. Тросик при цьому прикладає до рамки зусилля, що штовхає. Таке виконання маски дозволяє зварювальнику швидко переводити рамку з закритого положення у відкрите і назад. Це досягається завдяки розташуванню рукоятки керування на електротримачі. Зварювальник може, не випускаючи електротримач з руки, пальцями цієї ж руки переводити рукоятку керування в одне з двох положень. У результаті заощаджується час на виконання допоміжних операцій, що дозволяє підвищити продуктивність процесу зварювання. При цьому забезпечується комфортність умов роботи зварювальника завдяки виключенню незручних, стомлюючих рухів. Весь комплект маски виконаний зі стандартних елементів, що полегшує її промислове виготовлення. 4

Дивитися

Додаткова інформація

Назва патенту англійською

Protective mask for welding

Автори англійською

Kurhuzov Valerii Viktorovych

Назва патенту російською

Защитная маска электросварщика

Автори російською

Кургузов Валерий Викторович

МПК / Мітки

МПК: A61F 9/06

Мітки: маска, захисна, електрозварювача
