Імпульсно-цифровий перетворювач

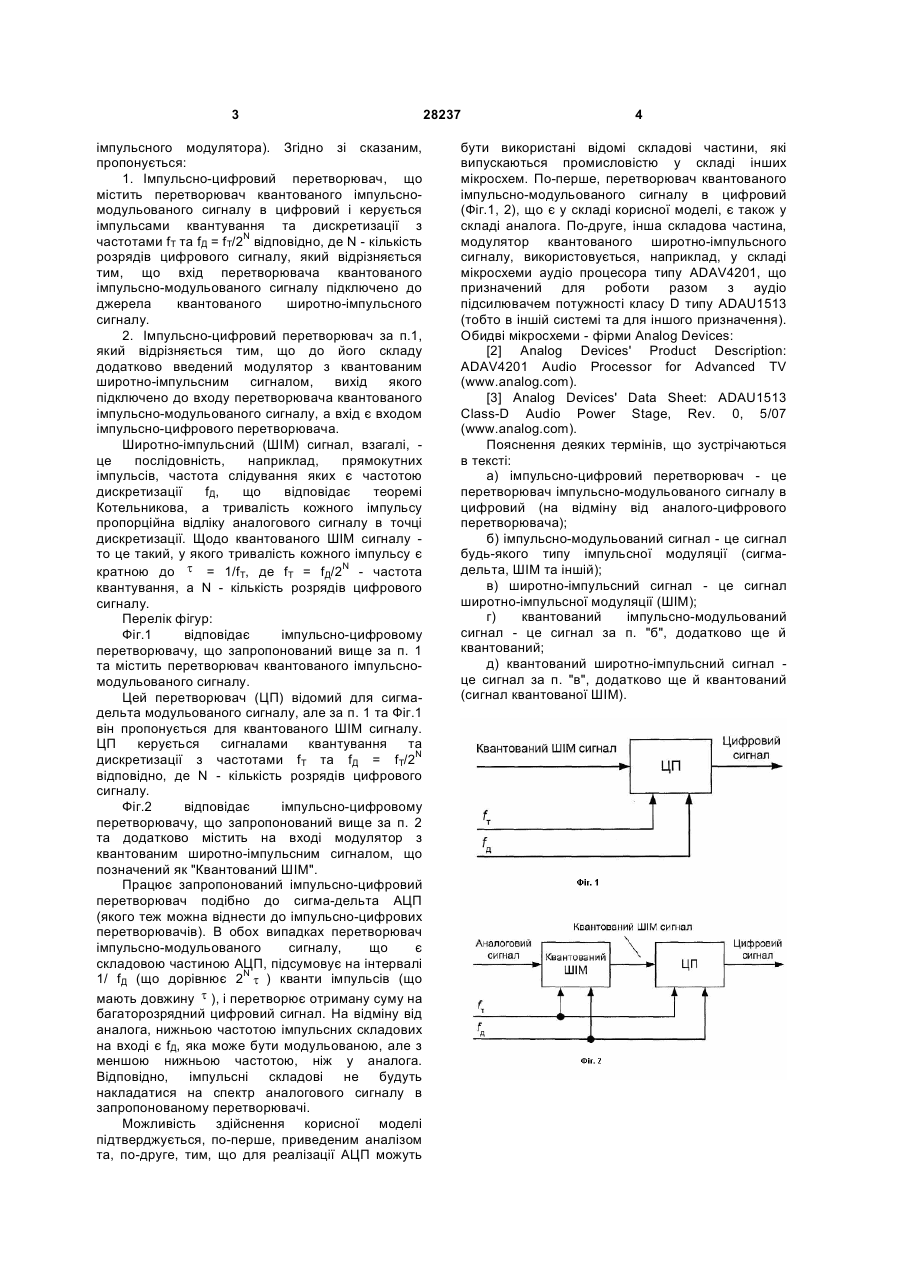

1. Імпульсно-цифровий перетворювач, що містить перетворювач квантованого імпульсномодульованого сигналу в цифровий і керується імпульсами квантування та дискретизації з частотами fТ та fД = f Т/2N відповідно, де N - кількість розрядів цифрового сигналу, який відрізняється 3 імпульсного модулятора). Згідно зі сказаним, пропонується: 1. Імпульсно-цифровий перетворювач, що містить перетворювач квантованого імпульсномодульованого сигналу в цифровий і керується імпульсами квантування та дискретизації з частотами fT та fД = fT/2N відповідно, де N - кількість розрядів цифрового сигналу, який відрізняється тим, що вхід перетворювача квантованого імпульсно-модульованого сигналу підключено до джерела квантованого широтно-імпульсного сигналу. 2. Імпульсно-цифровий перетворювач за п.1, який відрізняється тим, що до його складу додатково введений модулятор з квантованим широтно-імпульсним сигналом, вихід якого підключено до входу перетворювача квантованого імпульсно-модульованого сигналу, а вхід є входом імпульсно-цифрового перетворювача. Широтно-імпульсний (ШІМ) сигнал, взагалі, це послідовність, наприклад, прямокутних імпульсів, частота слідування яких є частотою дискретизації f Д, що відповідає теоремі Котельникова, а тривалість кожного імпульсу пропорційна відліку аналогового сигналу в точці дискретизації. Щодо квантованого ШІМ сигналу то це такий, у якого тривалість кожного імпульсу є кратною до t = 1/fT, де fT = fД/2N - частота квантування, а N - кількість розрядів цифрового сигналу. Перелік фігур: Фіг.1 відповідає імпульсно-цифровому перетворювачу, що запропонований вище за п. 1 та містить перетворювач квантованого імпульсномодульованого сигналу. Цей перетворювач (ЦП) відомий для сигмадельта модульованого сигналу, але за п. 1 та Фіг.1 він пропонується для квантованого ШІМ сигналу. ЦП керується сигналами квантування та дискретизації з частотами fT та fД = fT/2N відповідно, де N - кількість розрядів цифрового сигналу. Фіг.2 відповідає імпульсно-цифровому перетворювачу, що запропонований вище за п. 2 та додатково містить на вході модулятор з квантованим широтно-імпульсним сигналом, що позначений як "Квантований ШІМ". Працює запропонований імпульсно-цифровий перетворювач подібно до сигма-дельта АЦП (якого теж можна віднести до імпульсно-цифрових перетворювачів). В обох випадках перетворювач імпульсно-модульованого сигналу, що є складовою частиною АЦП, підсумовує на інтервалі 1/ fД (що дорівнює 2N t ) кванти імпульсів (що мають довжину t ), і перетворює отриману суму на багаторозрядний цифровий сигнал. На відміну від аналога, нижньою частотою імпульсних складових на вході є fД, яка може бути модульованою, але з меншою нижньою частотою, ніж у аналога. Відповідно, імпульсні складові не будуть накладатися на спектр аналогового сигналу в запропонованому перетворювачі. Можливість здійснення корисної моделі підтверджується, по-перше, приведеним аналізом та, по-друге, тим, що для реалізації АЦП можуть 28237 4 бути використані відомі складові частини, які випускаються промисловістю у складі інших мікросхем. По-перше, перетворювач квантованого імпульсно-модульованого сигналу в цифровий (Фіг.1, 2), що є у складі корисної моделі, є також у складі аналога. По-друге, інша складова частина, модулятор квантованого широтно-імпульсного сигналу, використовується, наприклад, у складі мікросхеми аудіо процесора типу ADAV4201, що призначений для роботи разом з аудіо підсилювачем потужності класу D типу ADAU1513 (тобто в іншій системі та для іншого призначення). Обидві мікросхеми - фірми Analog Devices: [2] Analog Devices' Product Description: ADAV4201 Audio Processor for Advanced TV (www.analog.com). [3] Analog Devices' Data Sheet: ADAU1513 Class-D Audio Power Stage, Rev. 0, 5/07 (www.analog.com). Пояснення деяких термінів, що зустрічаються в тексті: а) імпульсно-цифровий перетворювач - це перетворювач імпульсно-модульованого сигналу в цифровий (на відміну від аналого-цифрового перетворювача); б) імпульсно-модульований сигнал - це сигнал будь-якого типу імпульсної модуляції (сигмадельта, ШІМ та іншій); в) широтно-імпульсний сигнал - це сигнал широтно-імпульсної модуляції (ШІМ); г) квантований імпульсно-модульований сигнал - це сигнал за п. "б", додатково ще й квантований; д) квантований широтно-імпульсний сигнал це сигнал за п. "в", додатково ще й квантований (сигнал квантованої ШІМ).
