Русловий водозабір з трубчастим фільтруючим оголовком

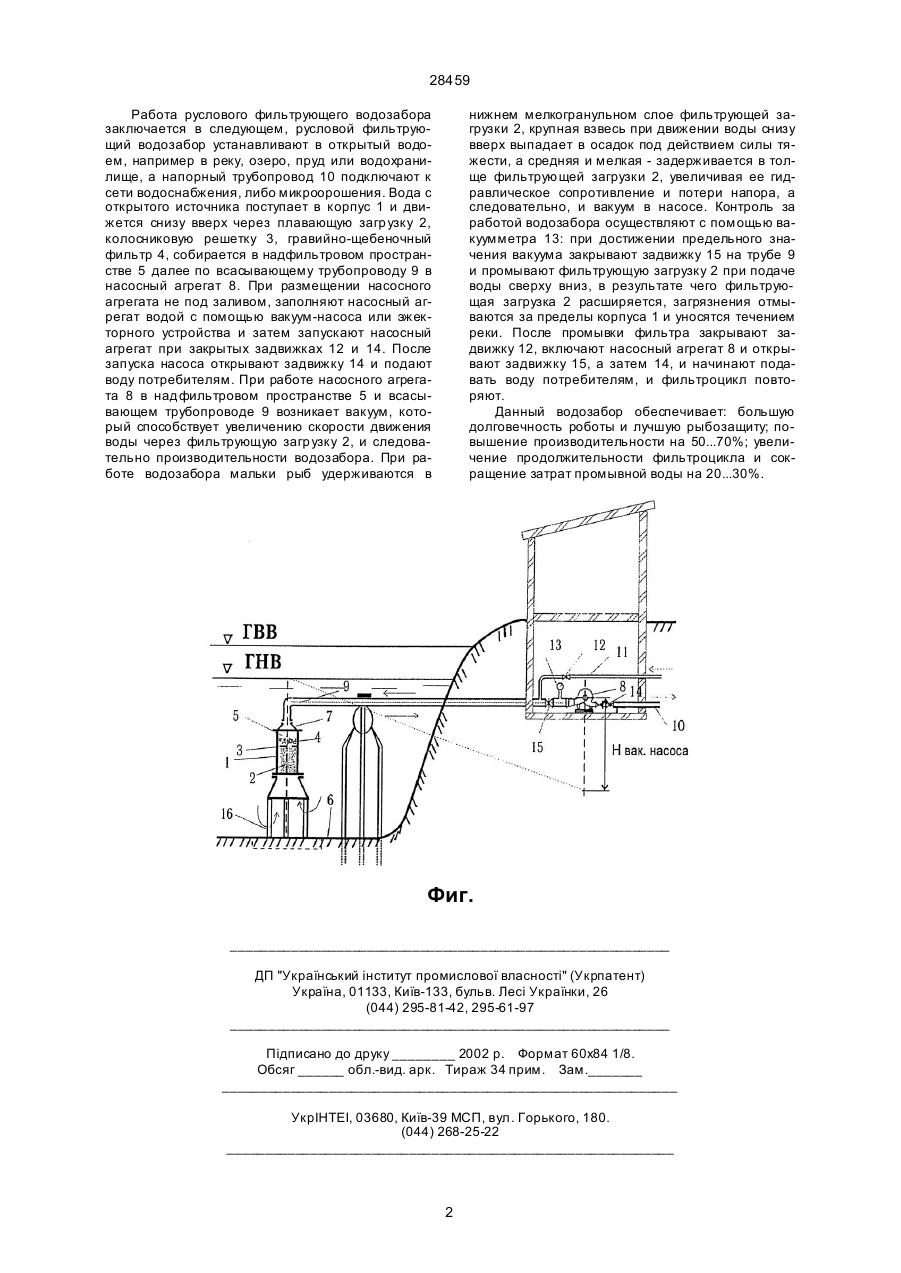

Русловой водозабор с трубчатым фильтрующим оголовком, содержащий корпус, фильтр для 28459 Работа руслового фильтрующего водозабора заключается в следующем, русловой фильтрующий водозабор устанавливают в открытый водоем, например в реку, озеро, пруд или водохранилище, а напорный трубопровод 10 подключают к сети водоснабжения, либо микроорошения. Вода с открытого источника поступает в корпус 1 и движется снизу вверх через плавающую загр узку 2, колосниковую решетку 3, гравийно-щебеночный фильтр 4, собирается в надфильтровом пространстве 5 далее по всасывающему трубопроводу 9 в насосный агрегат 8. При размещении насосного агрегата не под заливом, заполняют насосный агрегат водой с помощью вакуум-насоса или эжекторного устройства и затем запускают насосный агрегат при закрытых задвижках 12 и 14. После запуска насоса открывают задвижку 14 и подают воду потребителям. При работе насосного агрегата 8 в надфильтровом пространстве 5 и всасывающем трубопроводе 9 возникает вакуум, который способствует увеличению скорости движения воды через фильтрующую загр узку 2, и следовательно производительности водозабора. При работе водозабора мальки рыб удерживаются в нижнем мелкогранульном слое фильтрующей загрузки 2, крупная взвесь при движении воды снизу вверх выпадает в осадок под действием силы тяжести, а средняя и мелкая - задерживается в толще фильтрующей загрузки 2, увеличивая ее гидравлическое сопротивление и потери напора, а следовательно, и вакуум в насосе. Контроль за работой водозабора осуществляют с помощью вакуумметра 13: при достижении предельного значения вакуума закрывают задвижку 15 на трубе 9 и промывают фильтрующую загрузку 2 при подаче воды сверху вниз, в результате чего фильтрующая загрузка 2 расширяется, загрязнения отмываются за пределы корпуса 1 и уносятся течением реки. После промывки фильтра закрывают задвижку 12, включают насосный агрегат 8 и открывают задвижку 15, а затем 14, и начинают подавать воду потребителям, и фильтроцикл повторяют. Данный водозабор обеспечивает: большую долговечность роботы и лучшую рыбозащиту; повышение производительности на 50...70%; увеличение продолжительности фильтроцикла и сокращение затрат промывной воды на 20...30%. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
