Бурове долото

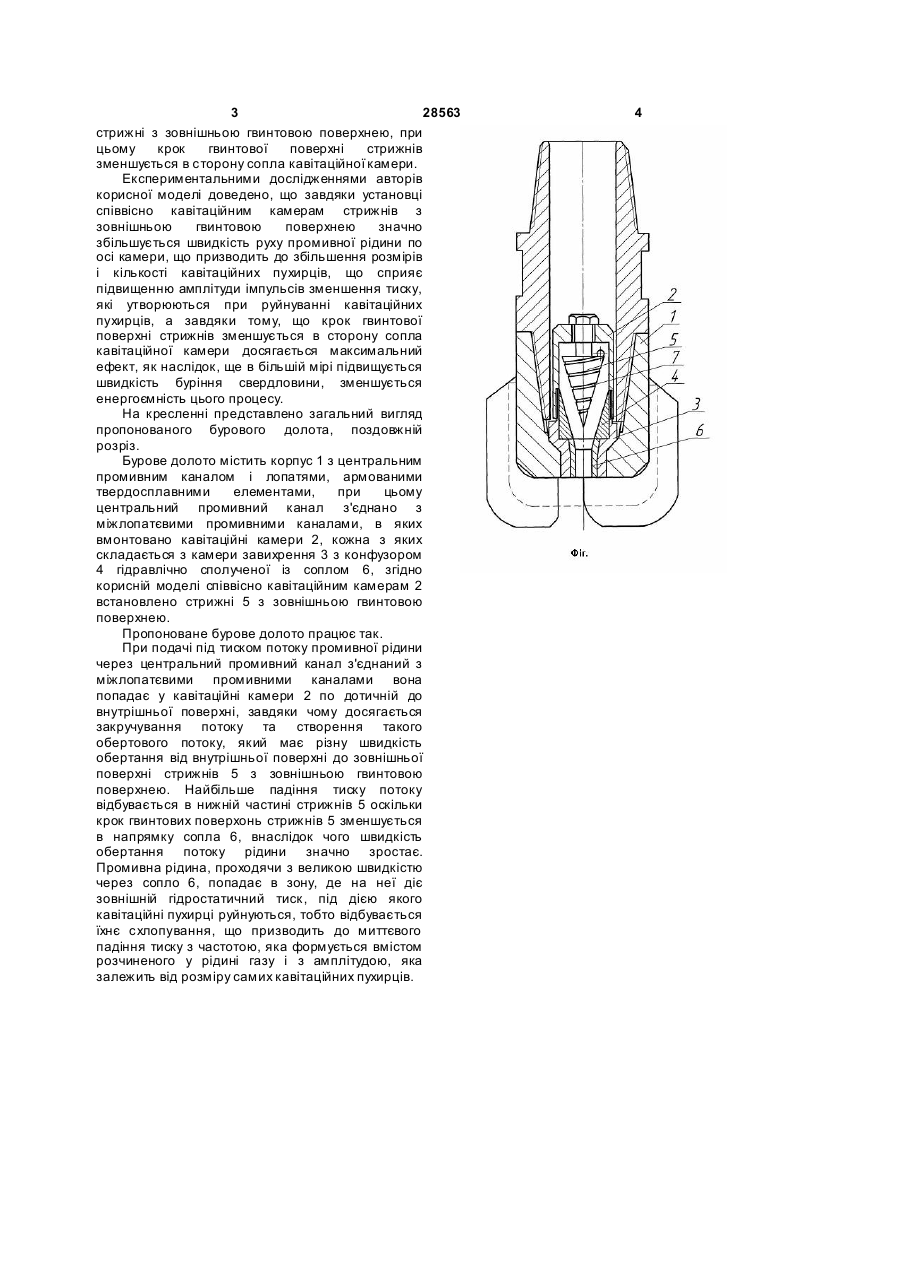

1. Бурове долото, що містить корпус з центральним промивним каналом і лопатями, при цьому центральний промивний канал з'єднано з міжлопатевими промивними каналами, в яких вмонтовано кавітаційні камери, кожна з яких складається з камери завихрення, гідравлічно сполученої із соплом, яке відрізняється тим, що співвісно кавітаційним камерам встановлено стрижні з зовнішньою гвинтовою поверхнею. 2. Бурове долото за п. 1, яке відрізняється тим, що крок гвинтової поверхні стрижнів зменшується у бік сопла кавітаційної камери. (19) (21) u200709754 (22) 30.08.2007 (24) 10.12.2007 (72) ЯРЕМІЙЧУК РОМАН СЕМЕНОВИЧ, U A, ФЕМ'ЯК ЯРОСЛАВ МИ ХАЙЛОВИЧ, UA, ВОЗНИЙ ВАСИЛЬ РОМАНОВИЧ, UA, ТОДОРЧУК АН АТОЛІЙ ФЕДОРОВИЧ, U A, БОНДАРЕНКО МИКОЛА ОЛЕКС АНДРОВИЧ, U A, ЯРЕМІЙЧУК ЯРОСЛАВ СТЕФАНОВИЧ, U A (73) ІНСТИТУТ НАДТВЕРДИ Х МАТЕРІАЛІВ ІМ. В.М. БАКУЛЯ НАН УКРАЇНИ, UA, ЯРЕМІЙЧУК РОМАН СЕМЕНОВИЧ, U A, ФЕМ'ЯК ЯРОСЛАВ МИ ХАЙЛОВИЧ, U A, ВОЗНИЙ ВАСИЛЬ РОМАНОВИЧ, U A, ТОДОРЧУК АН АТОЛІЙ ФЕДОРОВИЧ, UA, БОНДАРЕНКО МИКОЛА 3 28563 стрижні з зовнішньою гвинтовою поверхнею, при цьому крок гвинтової поверхні стрижнів зменшується в сторону сопла кавітаційної камери. Експериментальними дослідженнями авторів корисної моделі доведено, що завдяки установці співвісно кавітаційним камерам стрижнів з зовнішньою гвинтовою поверхнею значно збільшується швидкість руху промивної рідини по осі камери, що призводить до збільшення розмірів і кількості кавітаційних пухирців, що сприяє підвищенню амплітуди імпульсів зменшення тиску, які утворюються при руйнуванні кавітаційних пухирців, а завдяки тому, що крок гвинтової поверхні стрижнів зменшується в сторону сопла кавітаційної камери досягається максимальний ефект, як наслідок, ще в більшій мірі підвищується швидкість буріння свердловини, зменшується енергоємність цього процесу. На кресленні представлено загальний вигляд пропонованого бурового долота, поздовжній розріз. Бурове долото містить корпус 1 з центральним промивним каналом і лопатями, армованими твердосплавними елементами, при цьому центральний промивний канал з'єднано з міжлопатєвими промивними каналами, в яких вмонтовано кавітаційні камери 2, кожна з яких складається з камери завихрення 3 з конфузором 4 гідравлічно сполученої із соплом 6, згідно корисній моделі співвісно кавітаційним камерам 2 встановлено стрижні 5 з зовнішньою гвинтовою поверхнею. Пропоноване бурове долото працює так. При подачі під тиском потоку промивної рідини через центральний промивний канал з'єднаний з міжлопатєвими промивними каналами вона попадає у кавітаційні камери 2 по дотичній до внутрішньої поверхні, завдяки чому досягається закручування потоку та створення такого обертового потоку, який має різну швидкість обертання від внутрішньої поверхні до зовнішньої поверхні стрижнів 5 з зовнішньою гвинтовою поверхнею. Найбільше падіння тиску потоку відбувається в нижній частині стрижнів 5 оскільки крок гвинтових поверхонь стрижнів 5 зменшується в напрямку сопла 6, внаслідок чого швидкість обертання потоку рідини значно зростає. Промивна рідина, проходячи з великою швидкістю через сопло 6, попадає в зону, де на неї діє зовнішній гідростатичний тиск, під дією якого кавітаційні пухирці руйнуються, тобто відбувається їхнє схлопування, що призводить до миттєвого падіння тиску з частотою, яка формується вмістом розчиненого у рідині газу і з амплітудою, яка залежить від розміру самих кавітаційних пухирців. 4
