Композиційний матеріал для створення кукси коронки зуба

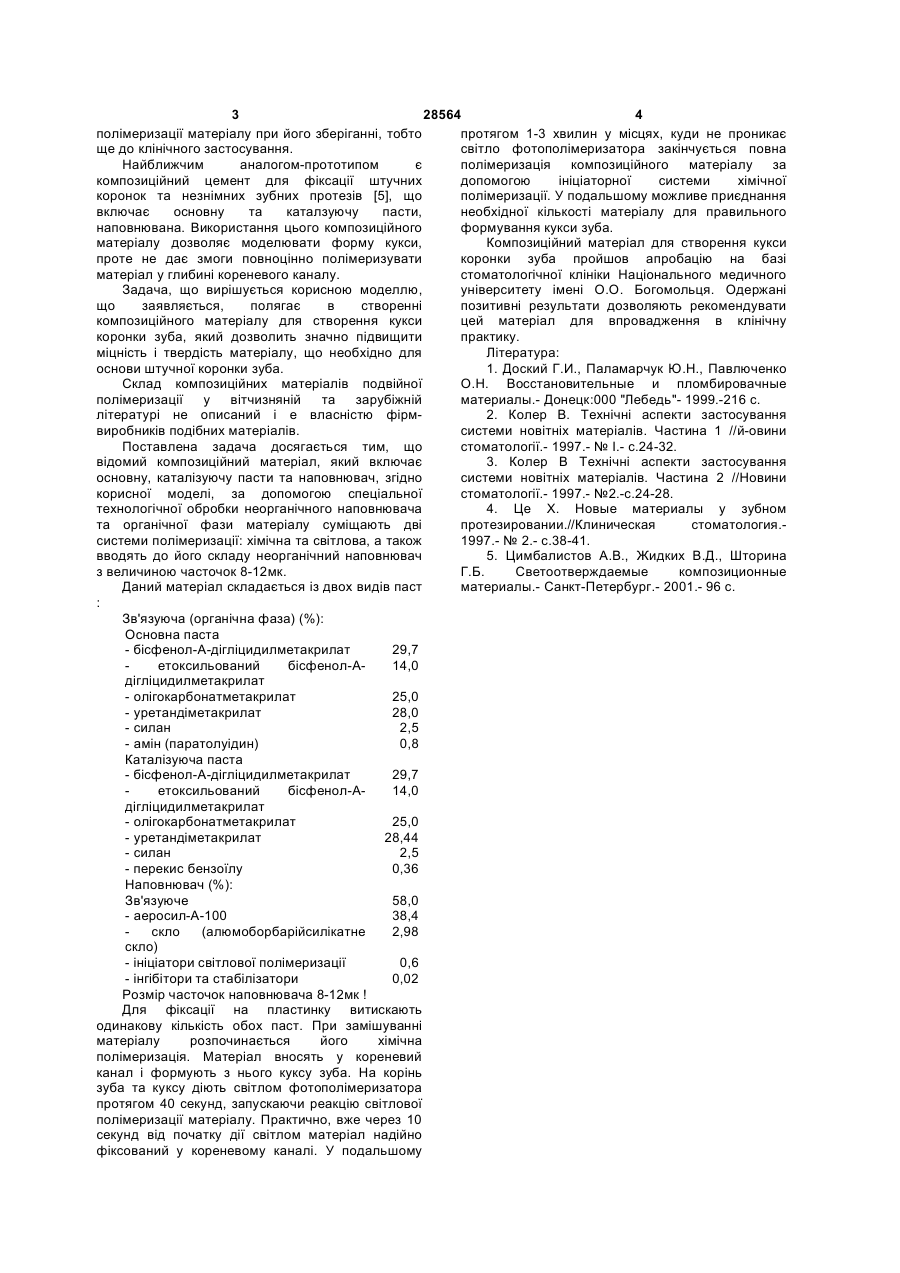

Композиційний матеріал для створення кукси коронки зуба, який включає основну, каталізуючу пасти та наповнювач, який відрізняється тим, що за допомогою спеціальної технологічної обробки неорганічного наповнювача та органічної фази матеріалу суміщають дві системи полімеризації хімічну та світлову, а також вводять до його складу неорганічний наповнювач з величиною часточок 812 мк. (19) (21) u200709779 (22) 31.08.2007 (24) 10.12.2007 (72) НЕСПРЯДЬКО ВАЛЕРІЙ ПЕТРОВИЧ, UA, СОЛОВЙОВА ТЕТЯНА МИХАЙЛІВНА, UA, ГАЛУШКО ЛЮБОВ ВОЛОДИМИРІВНА, UA, ПЕТРИШИН ОЛЬГА АНДРІЇВНА, UA, БОРИСЕНКО ДЕНИС АНАТОЛІЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ ІМ. О.О. БОГОМОЛЬЦЯ, UA 3 28564 4 полімеризації матеріалу при його зберіганні, тобто протягом 1-3 хвилин у місцях, куди не проникає ще до клінічного застосування. світло фотополімеризатора закінчується повна Найближчим аналогом-прототипом є полімеризація композиційного матеріалу за композиційний цемент для фіксації штучних допомогою ініціаторної системи хімічної коронок та незнімних зубних протезів [5], що полімеризації. У подальшому можливе приєднання включає основну та каталзуючу пасти, необхідної кількості матеріалу для правильного наповнювана. Використання цього композиційного формування кукси зуба. матеріалу дозволяє моделювати форму кукси, Композиційний матеріал для створення кукси проте не дає змоги повноцінно полімеризувати коронки зуба пройшов апробацію на базі матеріал у глибині кореневого каналу. стоматологічної клініки Національного медичного Задача, що вирішується корисною моделлю, університету імені О.О. Богомольця. Одержані що заявляється, полягає в створенні позитивні результати дозволяють рекомендувати композиційного матеріалу для створення кукси цей матеріал для впровадження в клінічну коронки зуба, який дозволить значно підвищити практику. міцність і твердість матеріалу, що необхідно для Література: основи штучної коронки зуба. 1. Доский Г.И., Паламарчук Ю.Н., Павлюченко Склад композиційних матеріалів подвійної О.Н. Восстановительные и пломбировачные полімеризації у вітчизняній та зарубіжній материалы.- Донецк:000 "Лебедь"- 1999.-216 с. літературі не описаний і е власністю фірм2. Колер В. Технічні аспекти застосування виробників подібних матеріалів. системи новітніх матеріалів. Частина 1 //й-овини Поставлена задача досягається тим, що стоматології.- 1997.- № І.- с.24-32. відомий композиційний матеріал, який включає 3. Колер В Технічні аспекти застосування основну, каталізуючу пасти та наповнювач, згідно системи новітніх матеріалів. Частина 2 //Новини корисної моделі, за допомогою спеціальної стоматології.- 1997.- №2.-с.24-28. технологічної обробки неорганічного наповнювача 4. Це X. Новые материалы у зубном та органічної фази матеріалу суміщають дві протезировании.//Клиническая стоматология.системи полімеризації: хімічна та світлова, а також 1997.- № 2.- с.38-41. вводять до його складу неорганічний наповнювач 5. Цимбалистов А.В., Жидких В.Д., Шторина з величиною часточок 8-12мк. Г.Б. Светоотверждаемые композиционные Даний матеріал складається із двох видів паст материалы.- Санкт-Петербург.- 2001.- 96 с. : Зв'язуюча (органічна фаза) (%): Основна паста - бісфенол-А-дігліцидилметакрилат 29,7 етоксильований бісфенол-А14,0 дігліцидилметакрилат - олігокарбонатметакрилат 25,0 - уретандіметакрилат 28,0 - силан 2,5 - амін (паратолуідин) 0,8 Каталізуюча паста - бісфенол-А-дігліцидилметакрилат 29,7 етоксильований бісфенол-А14,0 дігліцидилметакрилат - олігокарбонатметакрилат 25,0 - уретандіметакрилат 28,44 - силан 2,5 - перекис бензоїлу 0,36 Наповнювач (%): Зв'язуюче 58,0 - аеросил-А-100 38,4 2,98 скло (алюмоборбарійсилікатне скло) - ініціатори світлової полімеризації 0,6 - інгібітори та стабілізатори 0,02 Розмір часточок наповнювача 8-12мк ! Для фіксації на пластинку витискають одинакову кількість обох паст. При замішуванні матеріалу розпочинається його хімічна полімеризація. Матеріал вносять у кореневий канал і формують з нього куксу зуба. На корінь зуба та куксу діють світлом фотополімеризатора протягом 40 секунд, запускаючи реакцію світлової полімеризації матеріалу. Практично, вже через 10 секунд від початку дії світлом матеріал надійно фіксований у кореневому каналі. У подальшому
