Склад для модифікування алюмінієвих сплавів

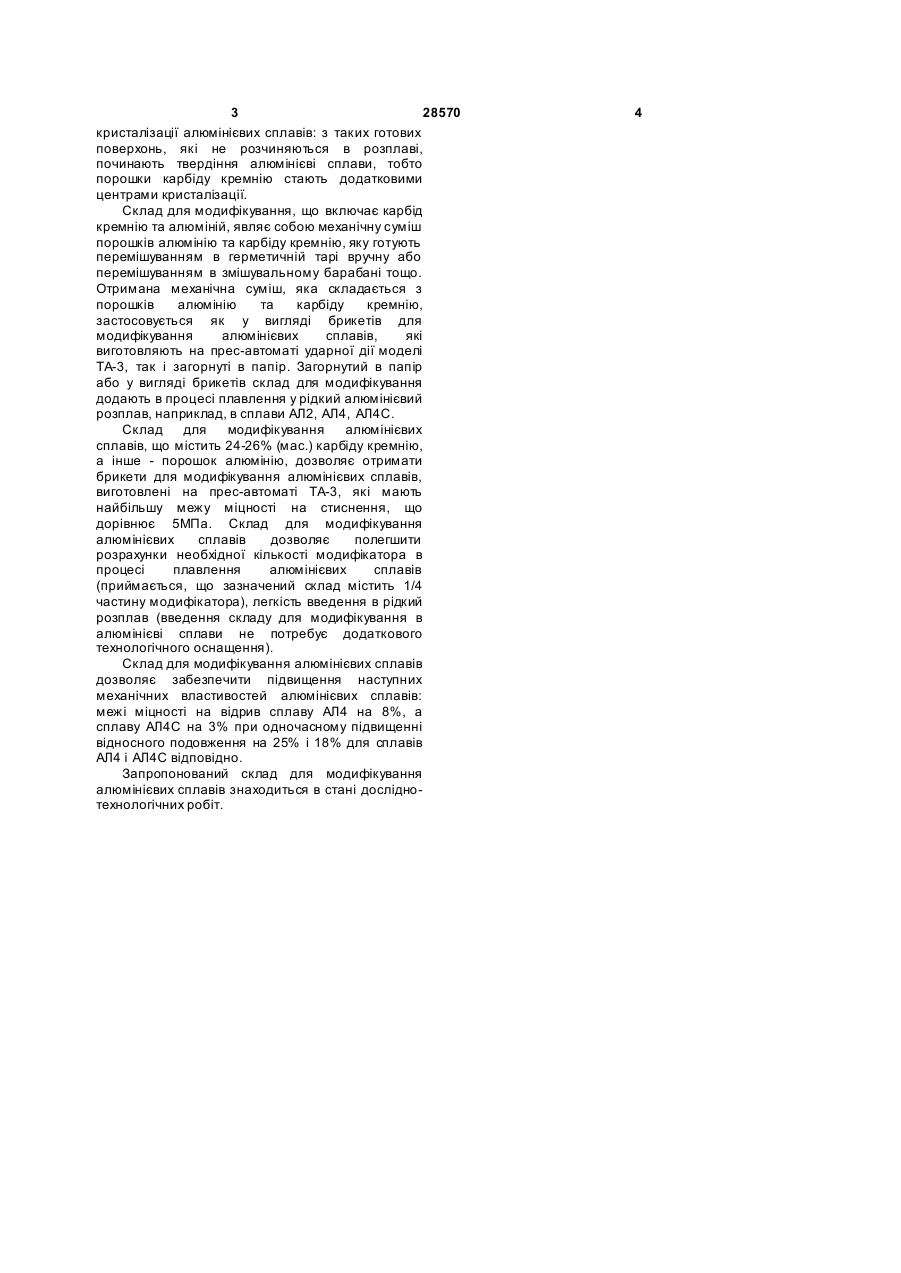

Склад для модифікування алюмінієвих сплавів, що містить карбід кремнію з розміром частинок 0,01-1,00 мкм, який відрізняється тим, що додатково містить порошок алюмінію при наступному співвідношенні компонентів, мас. %: карбід кремнію 24-26 алюміній решта. (19) (21) u200709846 (22) 03.09.2007 (24) 10.12.2007 (72) КАВАЦ ОЛЕГ АНАТОЛІЙОВИЧ, U A, КАЛІНІНА НАТАЛІЯ ЄВГРАФІВН А, U A, КАВАЦ ДЕНИС АН АТОЛІЙОВИЧ, UA, ФЕДЮЧУК ОЛЕКС АНДР КОСТЯНТИНОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ВИРОБНИЧЕ ОБ'ЄДНАННЯ ПІВДЕННИЙ МАШИНОБУДІВНИЙ ЗАВОД ІМ. О. М. МАКАРОВА", U A 3 28570 кристалізації алюмінієвих сплавів: з таких готових поверхонь, які не розчиняються в розплаві, починають твердіння алюмінієві сплави, тобто порошки карбіду кремнію стають додатковими центрами кристалізації. Склад для модифікування, що включає карбід кремнію та алюміній, являє собою механічну суміш порошків алюмінію та карбіду кремнію, яку готують перемішуванням в герметичній тарі вручну або перемішуванням в змішувальному барабані тощо. Отримана механічна суміш, яка складається з порошків алюмінію та карбіду кремнію, застосовується як у вигляді брикетів для модифікування алюмінієвих сплавів, які виготовляють на прес-автоматі ударної дії моделі ТА-3, так і загорнуті в папір. Загорнутий в папір або у вигляді брикетів склад для модифікування додають в процесі плавлення у рідкий алюмінієвий розплав, наприклад, в сплави АЛ2, АЛ4, АЛ4С. Склад для модифікування алюмінієвих сплавів, що містить 24-26% (мас.) карбіду кремнію, а інше - порошок алюмінію, дозволяє отримати брикети для модифікування алюмінієвих сплавів, виготовлені на прес-автоматі ТА-3, які мають найбільшу межу міцності на стиснення, що дорівнює 5МПа. Склад для модифікування алюмінієвих сплавів дозволяє полегшити розрахунки необхідної кількості модифікатора в процесі плавлення алюмінієвих сплавів (приймається, що зазначений склад містить 1/4 частину модифікатора), легкість введення в рідкий розплав (введення складу для модифікування в алюмінієві сплави не потребує додаткового технологічного оснащення). Склад для модифікування алюмінієвих сплавів дозволяє забезпечити підвищення наступних механічних властивостей алюмінієвих сплавів: межі міцності на відрив сплаву АЛ4 на 8%, а сплаву АЛ4С на 3% при одночасному підвищенні відносного подовження на 25% і 18% для сплавів АЛ4 і АЛ4С відповідно. Запропонований склад для модифікування алюмінієвих сплавів знаходиться в стані досліднотехнологічних робіт. 4
