Пристрій для монтажу термоелектричних батарей

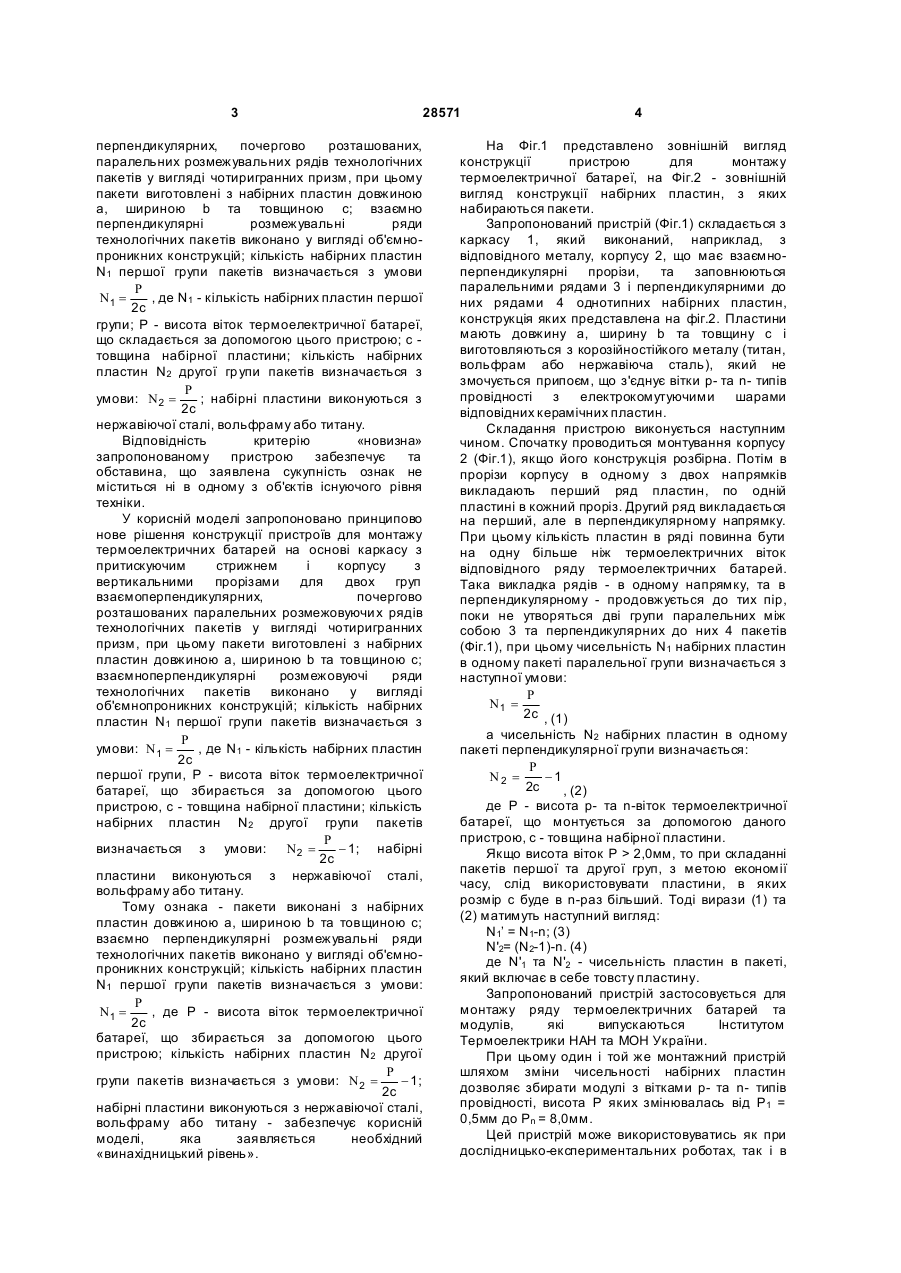

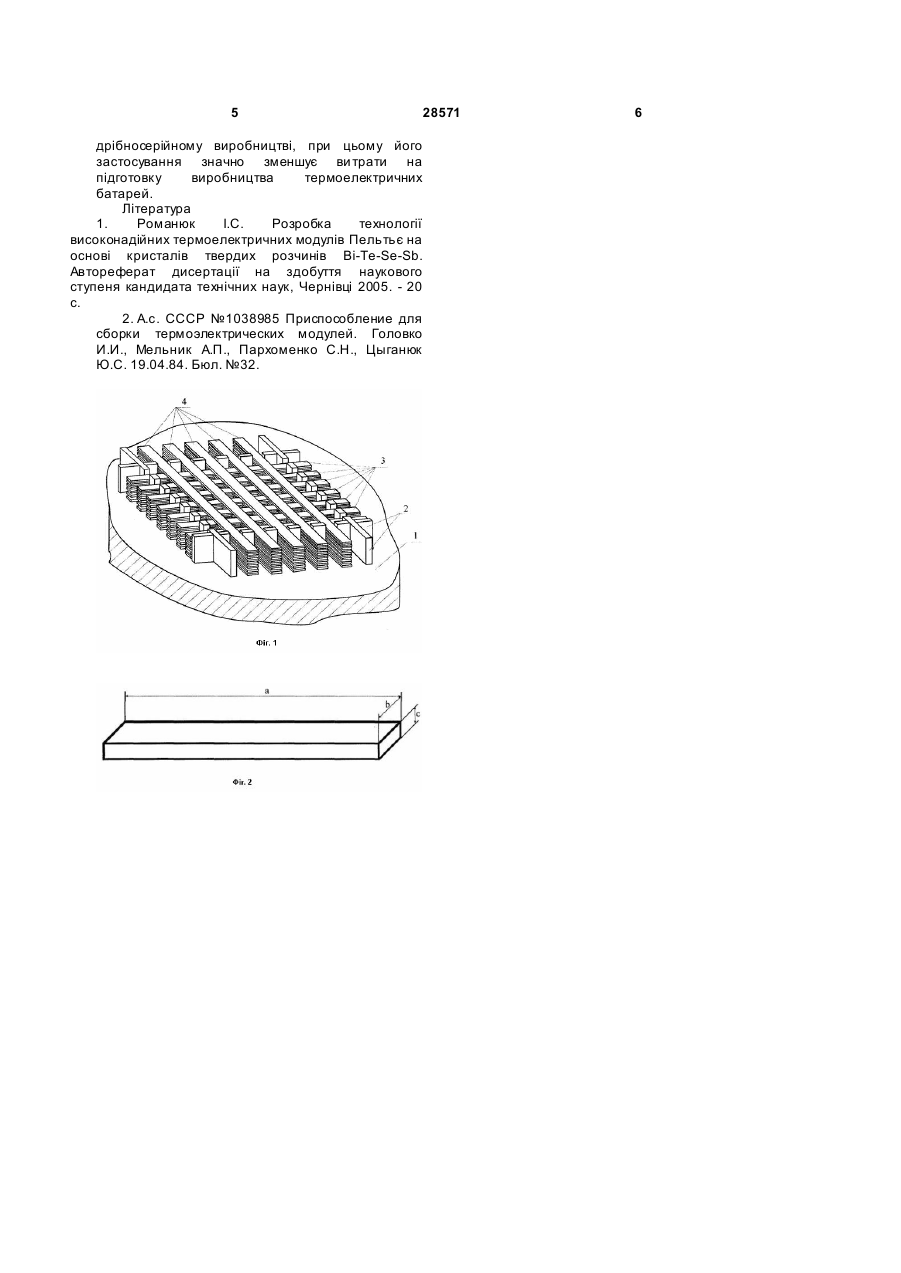

1. Пристрій для монтажу термоелектричних батарей, що виконаний на основі каркаса з притискувальним стрижнем і корпусу з вертикальними прорізами для двох груп взаємно перпендикулярних, почергово розташованих, паралельних розмежувальних рядів технологічних пакетів у вигляді чотиригранних призм, який відрізняє ться тим, що пакети виконані з набірних пластин довжиною а, шириною b та товщиною с. 2. Пристрій для монтажу термоелектричних батарей за п. 1, який відрізняється тим, що взаємно перпендикулярні розмежувальні ряди технологічних пакетів виконано у вигляді об'ємнопроникних конструкцій. 3. Пристрій для монтажу термоелектричних батарей за п. 1, який відрізняється тим, що 8. U 2 (19) 1 3 28571 перпендикулярних, почергово розташованих, паралельних розмежувальних рядів технологічних пакетів у вигляді чотиригранних призм, при цьому пакети виготовлені з набірних пластин довжиною а, шириною b та товщиною с; взаємно перпендикулярні розмежувальні ряди технологічних пакетів виконано у вигляді об'ємнопроникних конструкцій; кількість набірних пластин N1 першої групи пакетів визначається з умови R N1 = , де N1 - кількість набірних пластин першої 2c групи; Р - висота віток термоелектричної батареї, що складається за допомогою цього пристрою; с товщина набірної пластини; кількість набірних пластин N2 другої гр упи пакетів визначається з R умови: N 2 = ; набірні пластини виконуються з 2c нержавіючої сталі, вольфраму або титану. Відповідність критерію «новизна» запропонованому пристрою забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. У корисній моделі запропоновано принципово нове рішення конструкції пристроїв для монтажу термоелектричних батарей на основі каркасу з притискуючим стрижнем і корпусу з вертикальними прорізами для двох груп взаємоперпендикулярних, почергово розташованих паралельних розмежовуючи х рядів технологічних пакетів у вигляді чотиригранних призм, при цьому пакети виготовлені з набірних пластин довжиною а, шириною b та товщиною с; взаємноперпендикулярні розмежовуючі ряди технологічних пакетів виконано у вигляді об'ємнопроникних конструкцій; кількість набірних пластин N1 першої групи пакетів визначається з R умови: N 1 = , де N1 - кількість набірних пластин 2c першої групи, Р - висота віток термоелектричної батареї, що збирається за допомогою цього пристрою, с - товщина набірної пластини; кількість набірних пластин N2 другої групи пакетів R визначається з умови: N 2= - 1 ; набірні 2c пластини виконуються з нержавіючої сталі, вольфраму або титану. Тому ознака - пакети виконані з набірних пластин довжиною а, шириною b та товщиною с; взаємно перпендикулярні розмежувальні ряди технологічних пакетів виконано у вигляді об'ємнопроникних конструкцій; кількість набірних пластин N1 першої групи пакетів визначається з умови: R N1 = , де Р - висота віток термоелектричної 2c батареї, що збирається за допомогою цього пристрою; кількість набірних пластин N2 другої R групи пакетів визначається з умови: N 2 = - 1; 2c набірні пластини виконуються з нержавіючої сталі, вольфраму або титану - забезпечує корисній моделі, яка заявляється необхідний «винахідницький рівень». 4 На Фіг.1 представлено зовнішній вигляд конструкції пристрою для монтажу термоелектричної батареї, на Фіг.2 - зовнішній вигляд конструкції набірних пластин, з яких набираються пакети. Запропонований пристрій (Фіг.1) складається з каркасу 1, який виконаний, наприклад, з відповідного металу, корпусу 2, що має взаємноперпендикулярні прорізи, та заповнюються паралельними рядами 3 і перпендикулярними до них рядами 4 однотипних набірних пластин, конструкція яких представлена на фіг.2. Пластини мають довжину а, ширину b та товщину с і виготовляються з корозійностійкого металу (титан, вольфрам або нержавіюча сталь), який не змочується припоєм, що з'єднує вітки р- та n- типів провідності з електрокомутуючими шарами відповідних керамічних пластин. Складання пристрою виконується наступним чином. Спочатку проводиться монтування корпусу 2 (Фіг.1), якщо його конструкція розбірна. Потім в прорізи корпусу в одному з двох напрямків викладають перший ряд пластин, по одній пластині в кожний проріз. Другий ряд викладається на перший, але в перпендикулярному напрямку. При цьому кількість пластин в ряді повинна бути на одну більше ніж термоелектричних віток відповідного ряду термоелектричних батарей. Така викладка рядів - в одному напрямку, та в перпендикулярному - продовжується до тих пір, поки не утворяться дві групи паралельних між собою 3 та перпендикулярних до них 4 пакетів (Фіг.1), при цьому чисельність N1 набірних пластин в одному пакеті паралельної групи визначається з наступної умови: R N1 = 2 c , (1) а чисельність N2 набірних пластин в одному пакеті перпендикулярної групи визначається: R N2 = -1 2c , (2) де Р - висота p- та n-віток термоелектричної батареї, що монтується за допомогою даного пристрою, с - товщина набірної пластини. Якщо висота віток Р > 2,0мм, то при складанні пакетів першої та другої груп, з метою економії часу, слід використовувати пластини, в яких розмір с буде в n-раз більший. Тоді вирази (1) та (2) матимуть наступний вигляд: N1’ = N 1-n; (3) N'2= (N2-1)-n. (4) де N'1 та N'2 - чисельність пластин в пакеті, який включає в себе товсту пластину. Запропонований пристрій застосовується для монтажу ряду термоелектричних батарей та модулів, які випускаються Інститутом Термоелектрики НАН та МОН України. При цьому один і той же монтажний пристрій шляхом зміни чисельності набірних пластин дозволяє збирати модулі з вітками р- та n- типів провідності, висота Р яких змінювалась від Р1 = 0,5мм до Рn = 8,0мм. Цей пристрій може використовуватись як при дослідницько-експериментальних роботах, так і в 5 28571 дрібносерійному виробництві, при цьому його застосування значно зменшує ви трати на підготовку виробництва термоелектричних батарей. Література 1. Романюк І.С. Розробка технології високонадійних термоелектричних модулів Пельтьє на основі кристалів твердих розчинів Bi-Te-Se-Sb. Автореферат дисертації на здобуття наукового ступеня кандидата технічних наук, Чернівці 2005. - 20 с. 2. А.с. СССР №1038985 Приспособление для сборки термоэлектрических модулей. Головко И.И., Мельник А.П., Пархоменко С.Н., Цыганюк Ю.С. 19.04.84. Бюл. №32. 6
